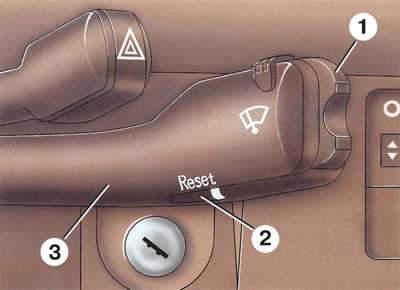

Клавиши управления бортовым компьютером на моделях выпуска с января 1988 г
- 1 - клавиша выбора функции;
- 2 - клавиша обнуления данных;
- 3 - рычаг переключателя стеклоочистителя.

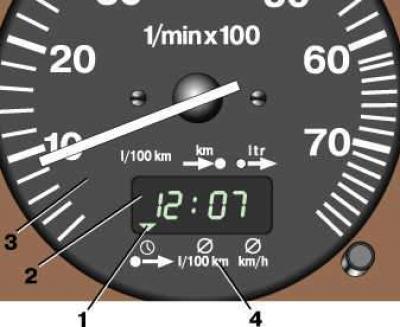

Дисплей бортового компьютера на моделях выпуска с января 1988 г
- 1 - индикатор функции;
- 2 - дисплей;
- 3 - тахометр;
- 4 - указатель функции.
Бортовой компьютер встроен в комбинацию приборов. Он имеет две клавиши управления, вынесенные на моделях выпуска до января 1988 г. в центральную часть панели приборов (см. поз. 33 на рис. Панель приборов моделей выпуска до января 1988 г), а на моделях выпуска с января 1988 г. – на рычаг выключателя стеклоочистителя (см. поз. 28 на рис. Панель приборов моделей выпуска c января 1988 г.).
Для переключения функций нажать на верхнюю или нижнюю часть клавиши 1 (см. рис. Клавиши управления бортовым компьютером на моделях выпуска с января 1988 г). При этом индикатор 1 (см. рис. Дисплей бортового компьютера на моделях выпуска с января 1988 г) показывает выбранную функцию. При каждом нажатии клавиши включается следующая по порядку функция. При нажатии на клавишу 2 Reset (см. рис. Клавиши управления бортовым компьютером на моделях выпуска с января 1988 г) более 2 с происходит обнуление данных выбранной функции в «памяти» компьютера.
Функции бортового компьютера
Расход топлива (компьютер с данной функцией устанавливают на автомобилях без турбонаддува). Показывает расход топлива в данный момент в л/100 км. Компьютер рассчитывает расход топлива через каждые 30 м пути. После остановки автомобиля высвечивается последнее сохраненное в «памяти» значение. Достоверную информацию по расходу топлива компьютер начинает показывать после прохождения автомобилем 40 м пути. При нажатии на педаль акселератора на неподвижном автомобиле с работающим двигателем компьютер также показывает недостоверную информацию (повышенный расход топлива) из-за отсутствия данных о пройденном пути.
Давление наддува воздуха (компьютер с данной функцией устанавливают на автомобилях с двигателем модели МС вместо функции расхода топлива)
Показывает давление наддува, развиваемое турбокомпрессором, в диапазоне от 0 до 2 бар.
Запас хода на оставшемся в баке топливе
Показывает расстояние в километрах, которое автомобиль может пройти на оставшемся топливе при постоянном стиле вождения. Эта величина рассчитывается исходя из расхода топлива за последние 30 км пути. При расчетном пробеге менее 50 км (резерв топлива в баке) компьютер автоматически переключается на эту функцию с любой другой. При этом цифра на дисплее начинает мигать. После того как в баке остается менее 5–8 л топлива, вместо величины запаса хода загорается индикатор «L» (пустой бак). Чтобы отключить предупреждающий сигнал, нужно нажать на клавишу Reset. Если в баке остался резервный запас топлива, то при каждом включении зажигания автоматически будет высвечиваться предупреждающий сигнал.
Количество израсходованного топлива
Показывает израсходованное с момента запуска двигателя количество топлива в литрах. После выключения зажигания последнее значение сохраняется в памяти компьютера. При повторном включении зажигания, после того как автомобиль проехал 30 м, старое значение стирается из «памяти» и производится расчет расхода топлива заново. Значение может быть обнулено нажатием клавиши Reset в течение 2 с.
Время движения
Показывает время нахождения автомобиля в движении с момента последнего обнуления данных. При выключенном зажигании значение сохраняется в «памяти» компьютера и при дальнейшем движении это значение суммируется с временем движения после остановки. Значение может быть обнулено нажатием на клавишу Reset в течение 2 с. После движения в течение 2 ч (с остановками менее 10 мин) компьютер автоматически переключается на эту функцию с любой другой. При этом цифра на дисплее начинает мигать (рекомендуется сделать остановку для отдыха). При остановке менее 10 мин с невыключенным зажиганием предупреждающий сигнал включается снова через 2 ч (время остановки учитывается как время движения). При остановке более 10 мин с выключенным зажиганием сигнал включается через 2 ч после начала движения. Чтобы отключить предупреждающий сигнал, нужно нажать на клавишу Reset.
Средний расход топлива
Показывает средний расход топлива с момента последнего обнуления данных. При выключенном зажигании значение сохраняется в «памяти» компьютера. Значение может быть обнулено нажатием на клавишу Reset в течение 2 с. До того как автомобиль проехал первые 30 м, компьютер показывает нуль. После 24 ч компьютер начинает новый отсчет.
Средняя скорость движения
Показывает среднюю скорость движения с момента последнего обнуления данных. При выключенном зажигании значение сохраняется в «памяти» компьютера и при дальнейшем движении это значение учитывается как средняя скорость движения после остановки. Значение может быть обнулено нажатием на клавишу Reset в течение 2 с.
