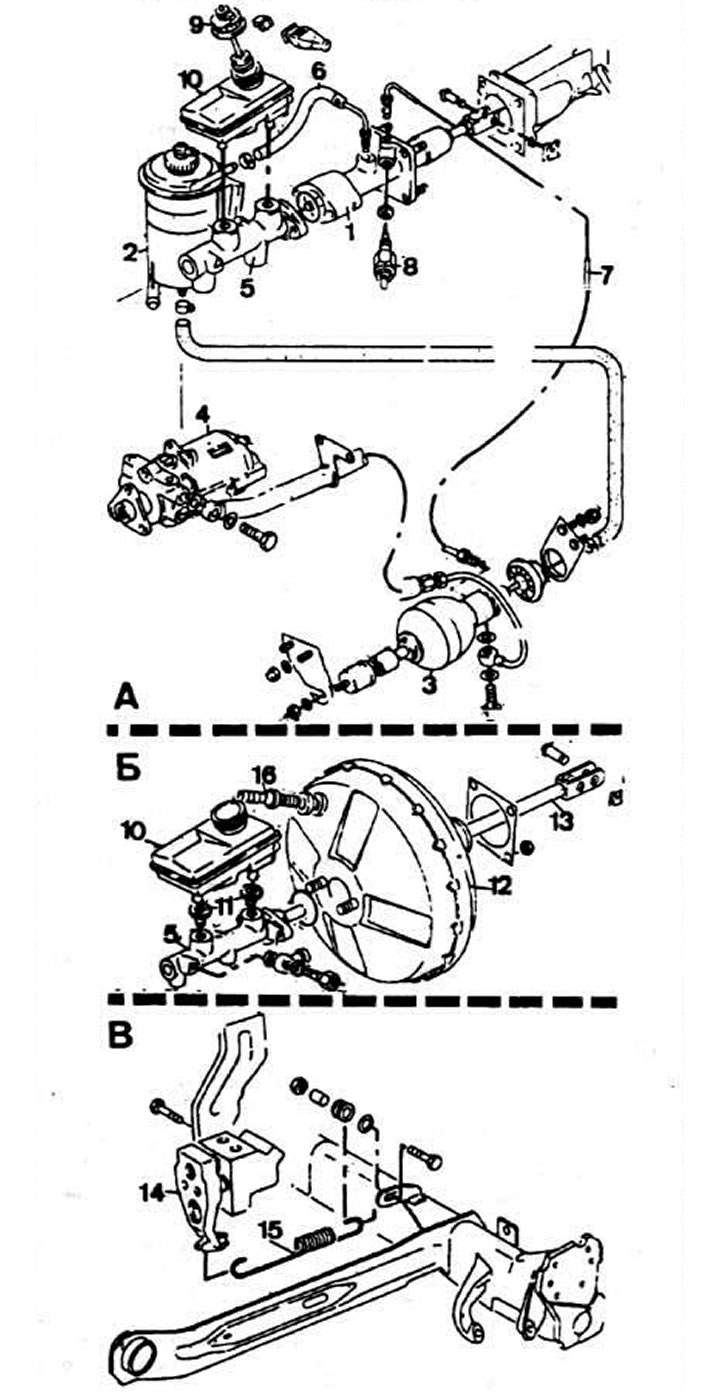

Детали усилителя тормозов, главного цилиндра и регулятора давления: А - гидравлический усилитель тормозов; Б - вакуумный усилитель тормозов; В - регулятор давления; 1 - гидроусилитель тормозов; 2 - расширительный бачок; 3 - аккумулятор давления; 4 - насос гидроусилителя; 5 - главный цилиндр; 6 - отводящий шланг; 7 - подводящий трубопровод; 8 - датчик давления гидравлической жидкости; 9 - пробка бачка; 10 - бачок гидропривода тормозов; 11 - соединительные втулки; 12 - вакуумный усилитель тормозов; 13 - толкатель вакуумного усилителя; 14 - регулятор давления; 15 - пружина регулятора; 16 - штуцер вакуумного шланга
