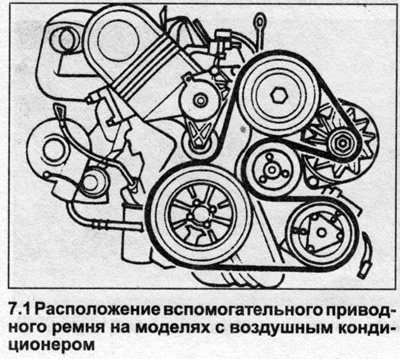

1. Вспомогательный ремень приводит генератор и насос усилителя рулевого управления. На моделях с воздушным кондиционером он также ведет компрессор. Ремень оснащен подпружиненным механизмом натяжения, постоянно поддерживающим требуемое его натяжение (см. иллюстрацию).
Снятие
2. Затяните ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевые подпорки. Снимите нижний щиток моторного отсека и расцепите передний запирающий выступ.
3. Снимите передний бампер как описано в Разделе 11.
4. Снимите обе передние фары (см. Раздел 12).
5. Отсоедините тросик от замка капота, затем открутите болты поперечины от боковых панелей моторного отсека и передних кронштейнов и снимите ее.
6. Если зубчатый приводной ремень не подлежит замене, нанесите на него метку, указывающую направление вращения. При установке ремень необходимо ориентировать так, чтобы он вращался в прежнюю сторону.
7. Открутите и снимите вентилятор с термовязкой муфтой. Для этого заведите за вентилятор тонкий гаечный ключ и открутите крепежную гайку. Снимите также кожух вентилятора.
8. Держите под рукой штифт для блокировки механизма натяжения (его необходимо вставить в отверстие в механизме после снятия приводного ремня).
9. Установив гаечный ключ на имеющиеся шайбы, поверните механизм натяжения по часовой стрелке, затем вставьте штифт в отверстие.
10. Запомните правильное расположение приводного ремня, затем стяните его со шкивов и ролика и снимите с двигателя.
Установка
11. Установите приводной ремень по шкивам и ролику, убедившись, что он попал в направляющие канавки.
12. С помощью гаечного ключа поверните механизм натяжения по часовой стрелке и снимите блокирующий штифт, затем медленно выпустите механизм натяжения, следя за тем, чтобы ребра ремня стояли в канавках шкивов.
13. Установите вентилятор и зажмите крепежную гайку.
14. Установите поперечину и подсоедините тросик.
15. Установите передние фары как описано в Разделе 12.
16. Установите передний бампер (см. Раздел 11).
17. Установите нижний щиток, затем опустите автомобиль на землю.
