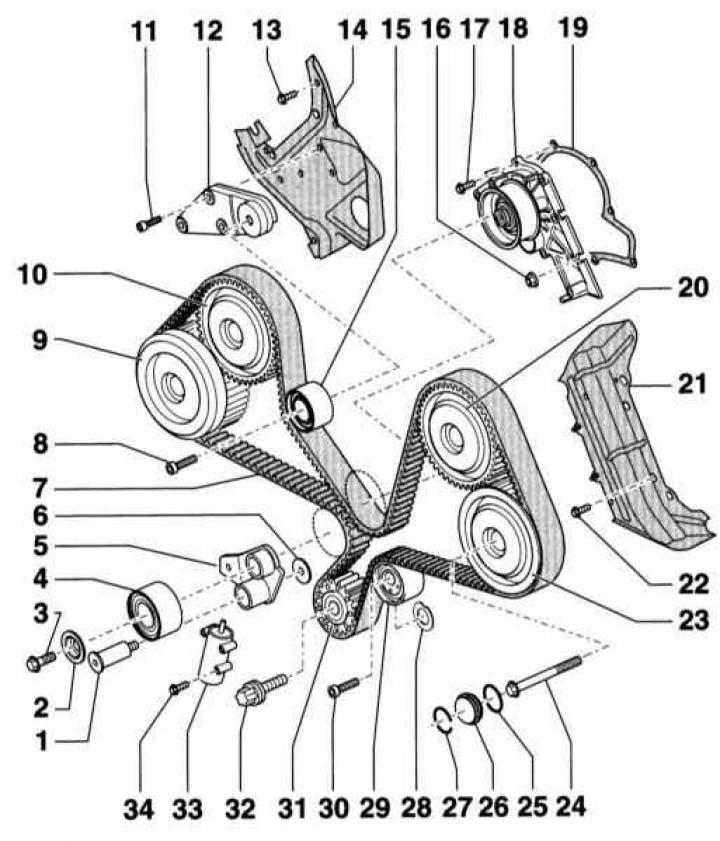

Зубчатаромённы прывад ГРМ. Бензінавы рухавік 3.0 л ASN
- 1 — Вінт*, 45 Нм
- 2 — Шайба
- 3 — Болт, 45 Нм
- 4 - Нацяжны ролік
- 5 - Нацяжны рычаг. Усталюйце шайбу (6)
- 6 - Шайба нацяжнога рычага
- 7 — Зубчасты рамень
- 8 — Вінт, 45 Нм
- 9 — Кола зубчастага рамяня, прывад выпускных клапанаў
- 10 — Кола зубчастага рамяня, прывад впускных клапанаў
- 11 — Вінт*, 10 Нм
- 12 — Трымальнік накіроўваючага роліка
- 13 — Вінт*, 10 Нм
- 14 — Вечка зубчастага рамяня, задняя правая
- 15 - Накіроўвалы ролік
- 16 - Гайка, 10 Нм
- 17 - Вінт, 10 Нм
- 18 — Помпа астуджальнай вадкасці
- 19 — Пракладка ўшчыльнення*
- 20 — Кола зубчастага рамяня, прывад впускных клапанаў
- 21 — Вечка зубчастага рамяня, задняя левая
- 22 - Вінт, 10 Нм
- 23 — Кола зубчастага рамяня, прывад выпускных клапанаў
- 24 — Болт, 100 Нм
- 25 — Ушчыльняльнае кольца*
- 26 — Вечка
- 27 — Стопарнае кольца
- 28 — Алмазная шайба*
- 29 — Ролік эксцэнтрыкавы
- 30 - Вінт, 45 Нм
- 31 — Кола зубчастага рамяня, каленчаты вал
- 32 - Цэнтральны болт *, 200 Нм + 180 °. Дадаткова не змазвайце
- 33 — Прылада нацяжэння зубчастага рамяня
- 34 - Вінт, 10 Нм
*) Абавязкова заменіце

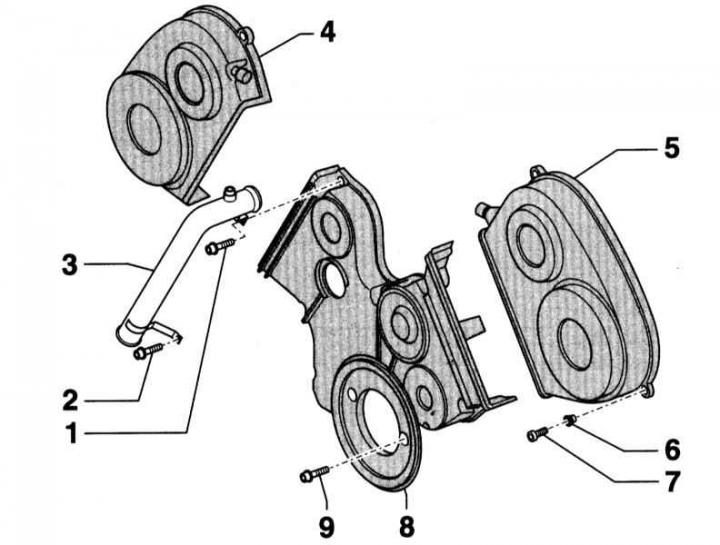

Крышкі рамяня прывада ГРМ
- 1 — Вінт, 10 Нм
- 2 — Вінт, 10 Нм
- 3 - Труба астуджальнай вадкасці, пярэдняя. Для зняцця вечка зубчастага рамяня неабходна адкруціць толькі шрубы (1) і (2). Шлангі астуджальнай вадкасці адлучаць не варта
- 4 — Вечка зубчастага рамяня, пярэдняя правая
- 5 — Вечка зубчастага рамяня пярэдняя левая
- 6 — Утулка
- 7 - Вінт, 6 Нм
- Самастопапорны, абавязкова заменіце.
- 8 — Вечка зубчастага рамяня ніжняя
- 9 — Вінт, 10 Нм
