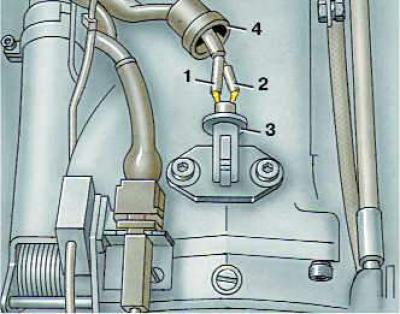

Номера контактов датчика температуры воздуха
- 1 и 2 - контакты датчика;
- 3 - датчик температуры воздуха;
- 4 - защитный чехол

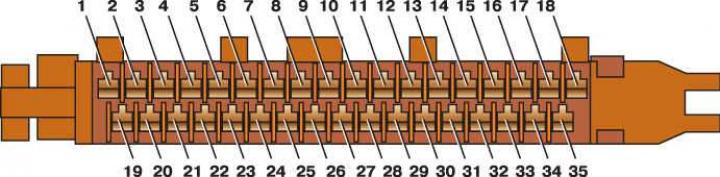

Номера контактов соединительной колодки блока управления
Порядок выполнения
1. Сдвинуть защитный чехол.
2. Омметром измерить сопротивление между контактами «1» и «2» датчика. Оно должно быть 400–700 Ом.
3. Если сопротивление отличается от указанного, нужно измерить сопротивление проводки между контактом «3» и контактами «1» и «2» по очереди. Сопротивление должно быть равно соответственно нулю и 400–700 Ом.
4. Затем измерить сопротивление между контактом «24» и контактами «1» и «2» по очереди. Сопротивление должно быть также равно соответственно нулю и 400–700 Ом. Если сопротивление отличается от указанного, имеется обрыв в проводке.
5. Отпаять провода от датчика и снова измерить сопротивление между его контактами «1» и «2». Оно должно быть 400–700 Ом. Если сопротивление отличается от указанного, заменить датчик.
6. Отвернуть два болта и снять датчик.
7. Установить новый датчик, завернуть болты.
8. Припаять провода к контактам датчика.
