Вентилятор обдува радіатора — зняття та встановлення (Audi A6 C5)

Зняття

Автомобілі з бензиновим двигуном

Увага! Автомобілі з бензиновим двигуном комплектуються двома вентиляторами обдуву радіатора.

Лівий вентилятор обдува радіатора

1. Від'єднайте штекер (див. стрілку на ілюстрації) вентилятора обдування радіатора.

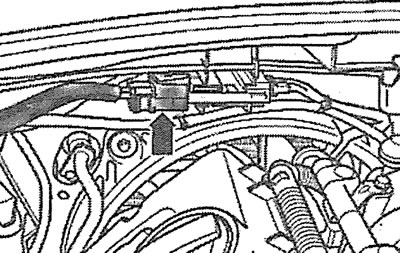

7.1. Від'єднайте штекер (див. стрілку) вентилятора обдування радіатора. Автомобілі з бензиновим двигуном

2. Встановіть верхню поперечку передка у сервісне положення.

3. Вивільніть джгут проводів вентилятора обдува радіатора з кріплень і зсуньте убік від місця робіт.

4. Зніміть розпірку 1, викрутіть болти (див. стрілки на ілюстрації) кріплення та акуратно зніміть лівий вентилятор обдування радіатора.

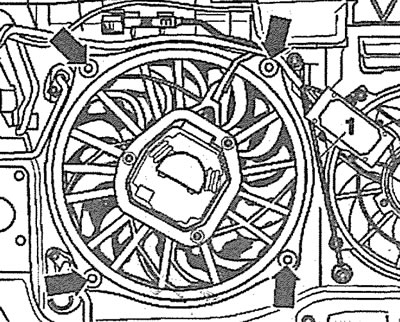

7.4. Зніміть розпірку 1, викрутіть болти (див. стрілки) кріплення та акуратно зніміть лівий вентилятор обдування радіатора. Автомобілі з бензиновим двигуном

Правий вентилятор обдува радіатора

5. Зніміть кришку(див. стрілку на ілюстрації) бачка гідропідсилювача кермового керування.

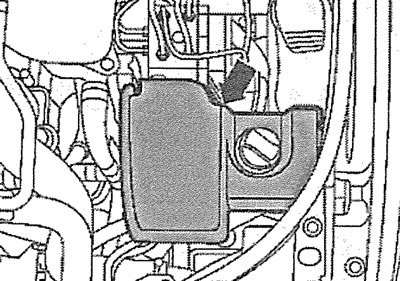

7.5. Зніміть кришку (див. стрілку) бачка гідропідсилювача кермового керування. Автомобілі з бензиновим двигуном

6. Встановіть верхню поперечку передка у сервісне положення.

7. Від'єднайте штекери 1 і 2, вивільніть джгут проводів правого вентилятора обдува радіатора з кріплень і зруште його в сторону від місця робіт (див. ілюстрацію).

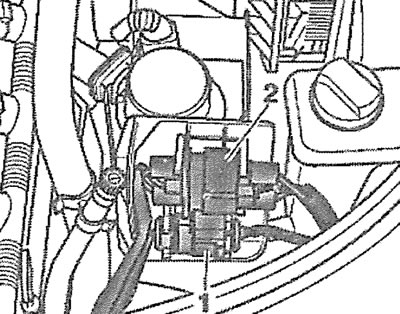

7.7. Від'єднайте штекери 1 і 2, вивільніть джгут проводів правого вентилятора обдува радіатора. Автомобілі з бензиновим двигуном

8. Зніміть розтяжку 1, викрутіть болти (див. стрілки на ілюстрації) кріплення та зніміть правий вентилятор обдування радіатора.

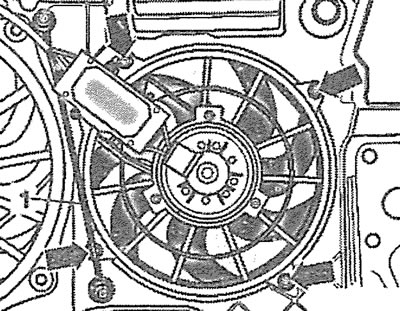

7.8. Зніміть розтяжку 1, викрутіть болти (див. стрілки) кріплення та зніміть правий вентилятор обдування радіатора. Автомобілі з бензиновим двигуном

Автомобілі з дизельним двигуном

9. Автомобілі зі стоянковим обігрівачем. Викрутіть болти (див. стрілки на ілюстрації) кріплення труби стоянкового обігрівача до шумоізолюючого щитка.

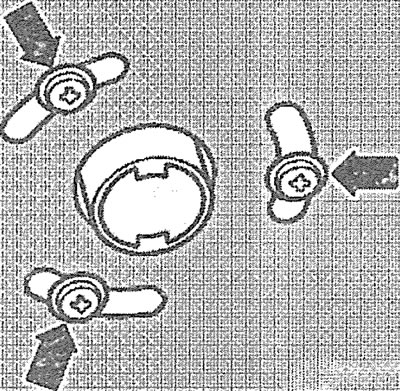

7.9. Викрутіть болти (див. стрілки) кріплення труби стоянкового обігрівача до шумоізолюючого щитка. Автомобілі з дизельним двигуном та стоянковим обігрівачем

10. Викрутіть болти/відіжміть фіксатори 1-3 і 5 і зніміть передню частину бризковика двигуна (див. ілюстрацію).

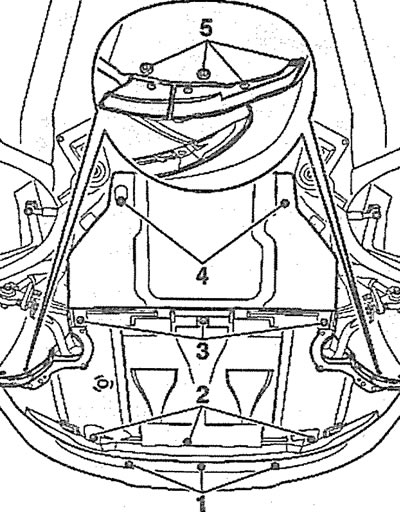

7.10. Викрутіть болти/відіжміть фіксатори 1-3 і 5 і зніміть передню частину бризковика двигуна. Автомобілі з дизельним двигуном

11. Зніміть передній бампер (див. відповідний розділ).

12. Встановіть верхню поперечку передка у сервісне положення (див. пункти 3.1-3.6 у Розділі 2С).

13. Викрутіть болти (див. стрілки на ілюстрації) та зніміть верхню кришку двигуна.

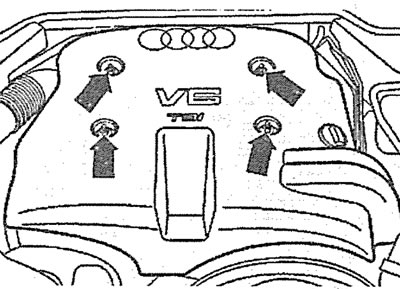

7.13. Викрутіть болти (див. стрілки) та зніміть верхню кришку двигуна. Автомобілі з дизельним двигуном

14. Зніміть кришку з бачка гідропідсилювача рульового керування (див. стрілку на ілюстрації 7.5).

15. Від'єднайте штекери 1 і 2 вентилятора обдува радіатора з муфтою в'язкості і змістіть джгут проводів у бік від місця робіт.

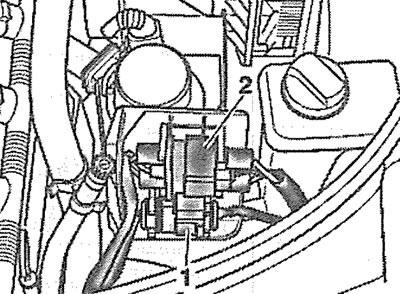

7.15. Від'єднайте штекери 1 і 2 вентилятора обдува радіатора з муфтою в'язкості і змістіть джгут проводів у бік від місця робіт. Автомобілі з дизельним двигуном

16. Викрутіть болт 1 кріплення вентилятора обдува радіатора з муфтою (див. ілюстрацію 7.16), утримуючи його маточину від провертання другим гайковим ключем (див. ілюстрацію 7.16а).

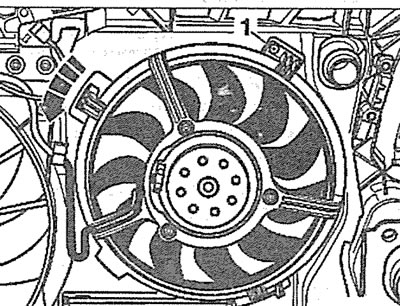

7.16. Викрутіть болт 1 кріплення вентилятора обдува радіатора з муфтою. Автомобілі з дизельним двигуном

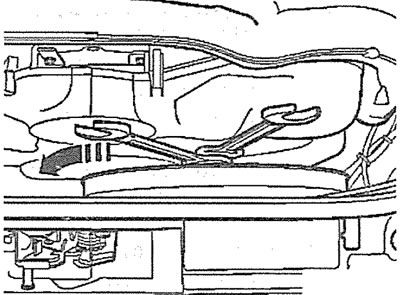

7.16а. Викрутіть болт кріплення вентилятора обдува радіатора з в'язкістною муфтою, утримуючи його маточину від прокручування другим гайковим ключем. Автомобілі з дизельним двигуном

17. Обережно поверніть вентилятор обдува радіатора у напрямку, вказаному стрілкою на ілюстрації 7.16, та зніміть вентилятор.
