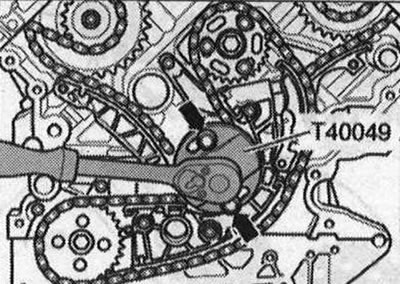

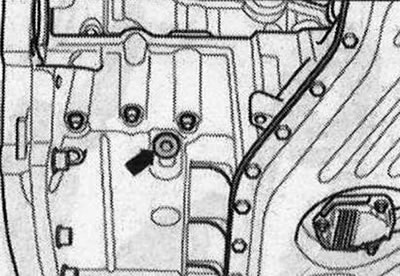

Z hornej časti olejovej vane odskrutkujte závitovú zátku "šípka" značky "TDC", použite na to dlhý kľúč s vnútorným imbusovým kľúčom s guľovou hlavou.

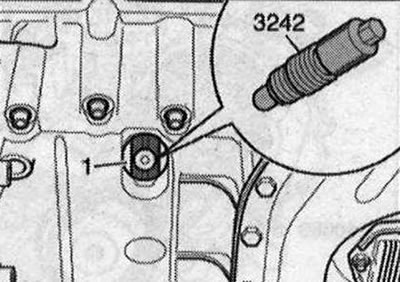

V prípade potreby utiahnite upevňovaciu skrutku "3242" na 20 Nm v otvore; otáčajte kľukovým hriadeľom "1", kým nebude skrutka úplne vycentrovaná.

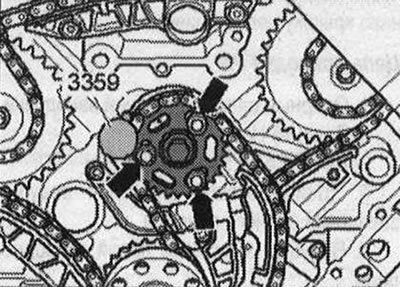

Nebezpečenstvo poruchy v dôsledku spätného chodu hnacieho reťazca už používaných namontovaných jednotiek. Pre opätovnú montáž si označte smer reťaze šípkou, použite na to farbu. Zaistite vyvažovací hriadeľ v zadnej časti motora pomocou kolíka vstrekovacieho čerpadla "3359" a uvoľnite skrutky "šípky" ozubeného kolesa vyvažovacieho hriadeľa.

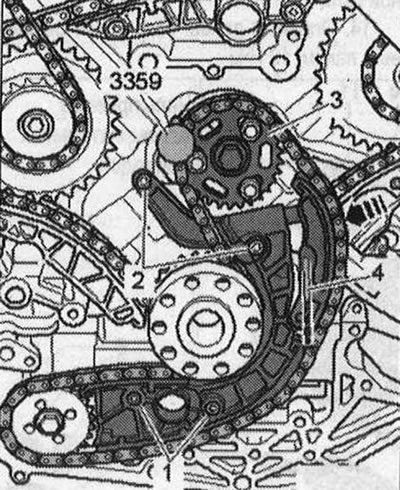

Na ochranu pred porezaním omotajte hrot a reznú hranu 3,3 mm vrtáku elektrickou páskou. Stlačte lištu tlmiča napínača reťaze "v smere šípky" a zaistite napínač reťaze vrtákom s priemerom 3,3 mm "pol. 4". Odskrutkujte skrutky "1" a "2" a odstráňte napínač reťaze, ozubené koleso "3" vyvažovacieho hriadeľa a reťaz.
Inštalácia

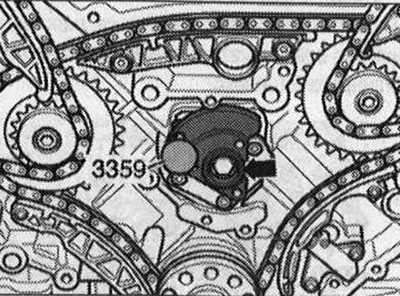

Kľukový hriadeľ "1" je upevnený v polohe "TDC" pomocou poistnej skrutky "3242". Zaistite vyvažovací hriadeľ "šípka" v zadnej časti motora pomocou čapu pre vysokotlakové palivové čerpadlo "3359".

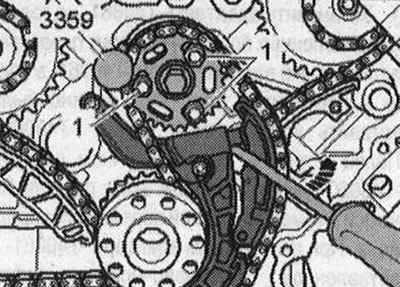

Nainštalujte napínač reťaze s reťazou a ozubeným kolesom vyvažovacieho hriadeľa. Pozdĺžne otvory v ozubenom kolese "3" musia byť umiestnené v strede vzhľadom na závitové otvory vyvažovacieho hriadeľa. Dotiahnite skrutky "1" a "2" napínača reťaze. "Poz. 4" a "šípka" by sa nemali brať do úvahy. Neskrutkujte šípové skrutky reťazového kolesa úplne. Ozubené koleso by sa malo otáčať na vyvažovacom hriadeli, ale nemalo by sa nakláňať do strán. Vyberte vrták z otvoru, tým sa uvoľní napínač reťaze. Pomocou skrutkovača stlačte lištu tlmiča napínača reťaze "v smere šípky" a súčasne dotiahnite skrutky "1" ozubeného kolesa. Odstráňte poistný kolík dieselového motora. Vstrekovacie čerpadlo paliva "3359".
Inštalácia je v opačnom poradí, berúc do úvahy nasledovné. Nainštalujte spodný kryt hnacej reťaze.
