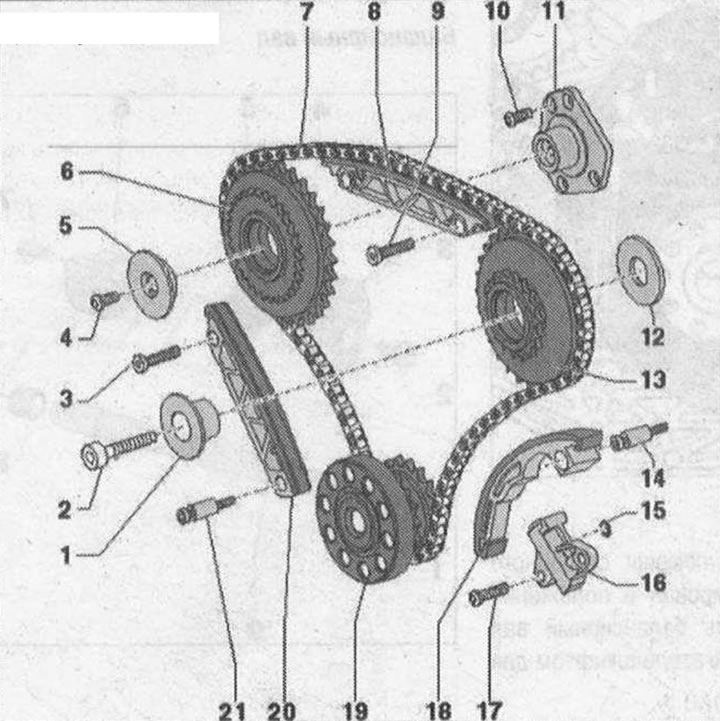

Rozvodová reťaz 1. Nosné kolíky hnacieho ozubeného kolesa 2. Skrutka: 45 Nm; 3/4/9/10. Skrutka: vymeniť; 5 Nm + 90°; 5. Podložka na axiálne upevnenie reťazového kolesa pohonu reťaze; 6. Hnacie ozubené koleso ľavého hnacieho reťaze; 7. Rozvodová hnacia reťaz: pred odstránením označte smer jazdy farbou; 8. Lišta tlmiča: nainštalujte do správnej polohy; 11. Konzola pre reťazový pohon; 12. Axiálna fixačná podložka; 13. Hnacie ozubené koleso pravej hnacej reťaze; 14. Nosný čap: vložte lakom na nite; 12 Nm; 15. Pečať krúžok: nahradiť; 16. Napínač reťaze; 17. Skrutka: 12 Nm; 18. Napínacia tyč; 19. Kľukový hriadeľ: s reťazovými kolesami; 20. Lišta tlmiča; 21. Nosný čap: vložka s lakom na závit 12 Nm
Rozvodová reťaz 1. Nosné kolíky hnacieho ozubeného kolesa 2. Skrutka: 45 Nm; 3/4/9/10. Skrutka: vymeniť; 5 Nm + 90°; 5. Podložka na axiálne upevnenie reťazového kolesa pohonu reťaze; 6. Hnacie ozubené koleso ľavého hnacieho reťaze; 7. Rozvodová hnacia reťaz: pred odstránením označte smer jazdy farbou; 8. Lišta tlmiča: nainštalujte do správnej polohy; 11. Konzola pre reťazový pohon; 12. Axiálna fixačná podložka; 13. Hnacie ozubené koleso pravej hnacej reťaze; 14. Nosný čap: vložte lakom na nite; 12 Nm; 15. Pečať krúžok: nahradiť; 16. Napínač reťaze; 17. Skrutka: 12 Nm; 18. Napínacia tyč; 19. Kľukový hriadeľ: s reťazovými kolesami; 20. Lišta tlmiča; 21. Nosný čap: vložka s lakom na závit 12 Nm
