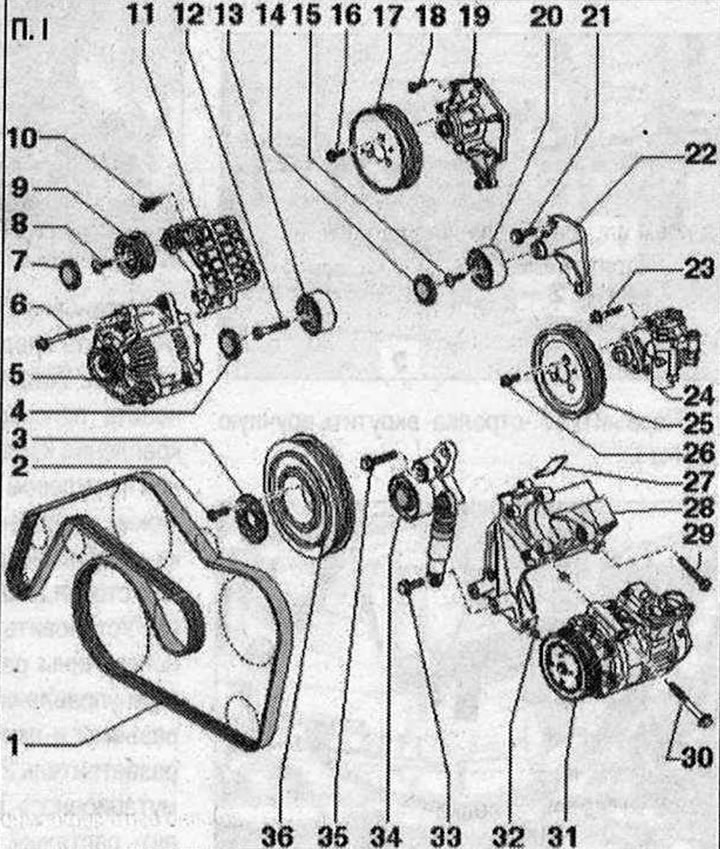

Poly V-pohon. ja 1. Poly klinový remeň: skontrolujte opotrebovanie; pred vybratím vyznačte smer jazdy kriedou alebo fixkou; neohýbať; Pri inštalácii dbajte na správnu polohu na kladkách; 2. Skrutka: vymeniť; 20 Nm + 90°; 3. Kompenzačná podložka: vymeňte; 4. Kryt pravého medzivalca; 5. Generátor; 10.6.16/18/23/26/30. skrutka; 7. Kryt vodiaceho valčeka 8/12/15/21/33. Skrutka: 23 Nm; 9. Vodiaci valec polyklinového remeňa: na konzole generátora; nainštalujte v správnej polohe; 11. Konzola pre generátor a vodiaci valec; 13. Pravý medzivalec poly klinového remeňa: nainštalujte do správnej polohy; 14. Ľavý medzivalcový kryt; 17. Hnacia remenica čerpadla chladiacej kvapaliny; montážna poloha: nápis "vorne" ukazuje v smere jazdy; 19. Čerpadlo chladiacej kvapaliny; 20. Ľavý medzivalec poly-klinového remeňa; 22. Držiak vodiaceho valčeka; 24. Lopatkové čerpadlo; 25. Remenica lopatkového čerpadla; montážna poloha: nápis "vorne" ukazuje v smere jazdy; 27. Tesnenie: vymeniť; 28. Prídavná konzola Jednotky; 29. Skrutka: 40 Nm; 31. Kompresor klimatizácie: neodskrutkujte/neodpájajte potrubia chladiva; Pri inštalácii sledujte polohu inštalačných objímok - poz. 32-; 32. Inštalačná objímka: 2 ks; Uistite sa, že doplnok je správne umiestnený v držiaku. Jednotky; 34. Poly napínač klinového remeňa. V závislosti od stavu vozidla môže byť upevňovací závit v bloku valcov pre napínací prvok vyrobený so závitom M10 alebo M11. Prísne dodržiavajte správne umiestnenie skrutiek a napínacích prvkov na bloku valcov; 35. Svorník: skrutky so závitom M10:50 Nm + 90°, skrutky so závitom M11:60 Nm + 90°; nahradiť. Rôzne typy závitov v kľukovej skrini. Pred inštaláciou by ste sa mali uistiť, s ktorým závitom pracujete: M10 alebo M11. Použite správnu veľkosť skrutiek. Riziko poškodenia motora. Prísne dodržiavajte správne umiestnenie skrutiek a napínacích prvkov na bloku valcov; 36. Tlmič torzných vibrácií s poly klinovou remenicou

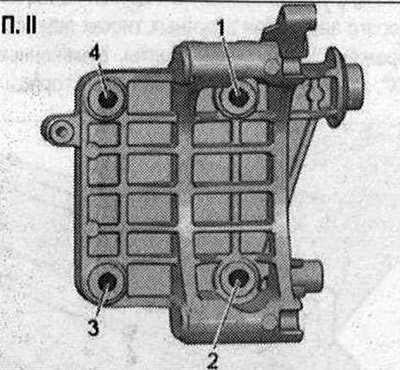

Držiak generátora a napínacia kladka - poradie skrutiek a krútiaci moment
P. II
Vložte skrutky v poradí -1...4-. Utiahnite skrutky v poradí -1...4- na krútiaci moment 40 Nm.
