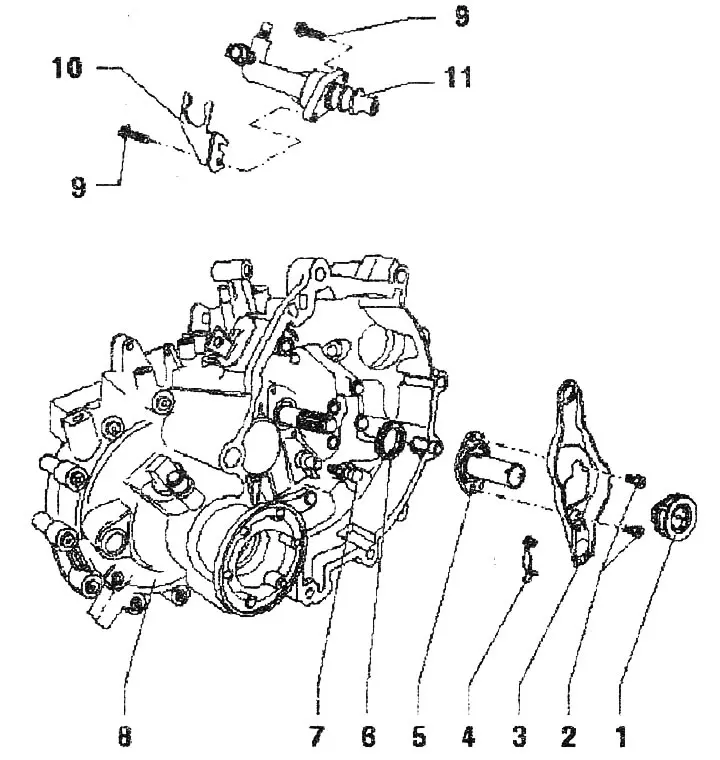

1. Отпорни лежај. Не перите лежај, само га обришите. Замените бучне лежајеве, подмажите контактну тачку на полузи за отпуштање МоС2 машћу. Уклоните и инсталирајте заједно са полугом за отпуштање квачила и вођицом
2. Вијак, 5 Нм и затегнут за 90°, увек се мора заменити
3. Полуга за отпуштање квачила. Уклоните и инсталирајте заједно са лежајем за отпуштање и водећом чахуром. Подмажите контактну тачку на кугличном сворњаку МоС2 машћу
4. Опружна брава. Причврстите на полугу за отпуштање квачила
5. Водећи рукав. Уклоните и инсталирајте заједно са лежајем за отпуштање и полугом за отпуштање квачила.
6. Заптивка улазног вратила. Заменити
7. Куглични клин, 20 Нм, подмажите МоС2 машћу
8. КП
9. Вијак, 23 Нм
10. Носач
11. Радни цилиндар. Подмажите крајеве точака МоС2 машћу
Уклањање и уградња полуге за отпуштање квачила заједно са лежајем за отпуштање и вођицом

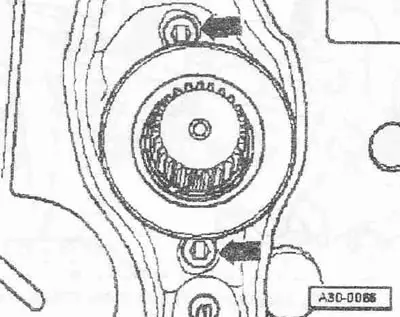

Уклоните завртње -стрелице-. Уклоните полугу за отпуштање квачила са лежајем за отпуштање и водећом чахуром са улазног вратила и кугличног сворњака.
Инсталација обрнутим редоследом.
Уклањање и уградња чауре за навођење

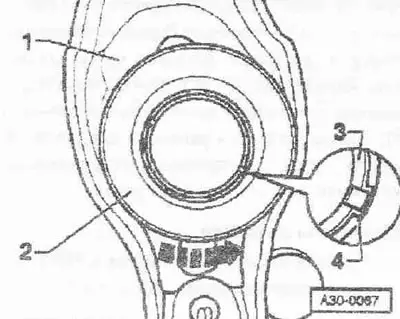

Окрените водећу чауру -3- за око 90°у односу на лежај за отпуштање -2- у правцу -стрелице- док се ушице на чаури не поравнају са изрезима -4- у лежају. У овом положају извуците водећу чауру из лежаја за отпуштање.
Инсталација обрнутим редоследом.
Уклањање и уградња ослобађајућег лежаја

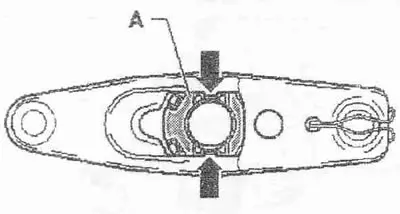

Притиснути језичке за закључавање -стрелице- заједно и извадити лежај за отпуштање -А- са полуге за отпуштање квачила. Да бисте инсталирали, уметнути лежај за отпуштање -А- у ручицу за отпуштање квачила и притиснути док умеци -стрелице- не шкљоцну на своје место.
