Број шасије до 8z 2 070 000
Филтер горива се налази на страни возача, позади лево, поред резервоара за гориво.

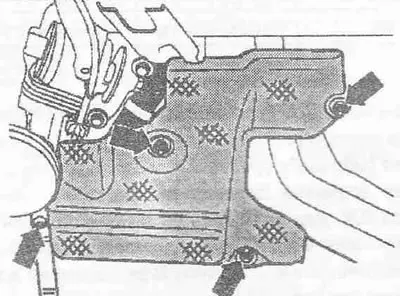

Одврните навртке "стрелице" и уклоните топлотни штит "2". Притисните горњи топлотни штит према издувном систему.

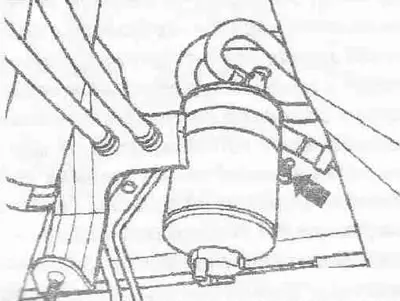

Одврните матицу стрелице и уклоните држач за монтирање. Уклоните водове за гориво са њихових носача на телу.
Упутства. Уверите се да дизел гориво не уђе у црева расхладне течности. Ако је потребно, одмах исперите црева!

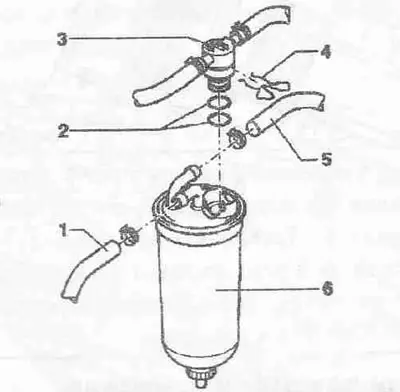

Уклоните монтажни држач "4". Уклоните контролни вентил "3" са прикљученим водовима за гориво. Скините црева за гориво "1" и "5" са прикључака црева.
Инсталација
Напуните нови филтер "6" чистим дизел горивом. Ово омогућава да се мотор брже покрене. Замените заптивне прстенове "2" у контролном вентилу. Приликом уградње регулационог вентила обратите пажњу на положај заптивних прстенова у вентилу. Уградите контролни вентил "3" са прикљученим водовима за гориво. Инсталирајте монтажни држач "4". Поставите црева за гориво "1" и "5" на прикључке и причврстите их стезаљкама.
Упутства. Смер протока је означен стрелицама (не мешајте прикључке).
Причврстите водове за гориво на држач на телу. Уградите држач за монтирање и причврстите филтер за гориво навртком. Момент затезања: 10 Нм. Црева за гориво на телу морају бити доступна. Покрените мотор и извршите визуелну инспекцију система горива за цурење. Поставите топлотне штитове на тело тако да постоји размак између њих и покретних делова (извора буке).
Број шасије са 8Z "3" 000 001
Филтер горива се налази на страни возача, позади лево, поред резервоара за гориво.

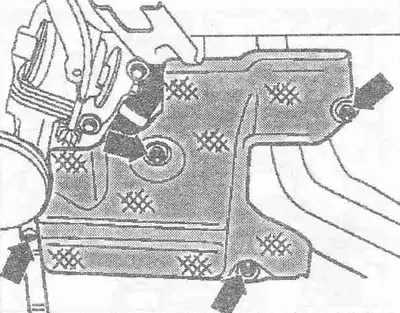

Одврните навртке "стрелице" и уклоните топлотни штит "2".

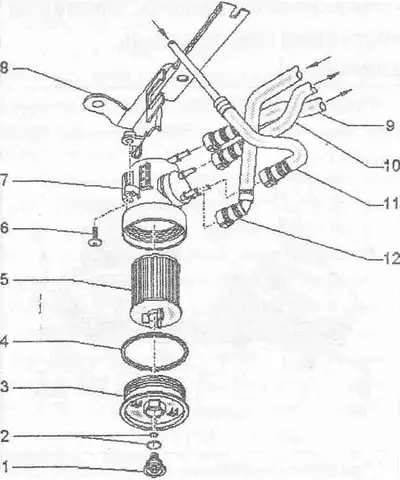

Причврстите црево за довод горива "11" са обујмом црева "3094". Одврните чеп за одвод "1" помоћу насадног кључа SW 10 и испразните гориво. Одврните поклопац "3" помоћу насадног кључа SW 27 и уклоните филтерски елемент.
Инсталација

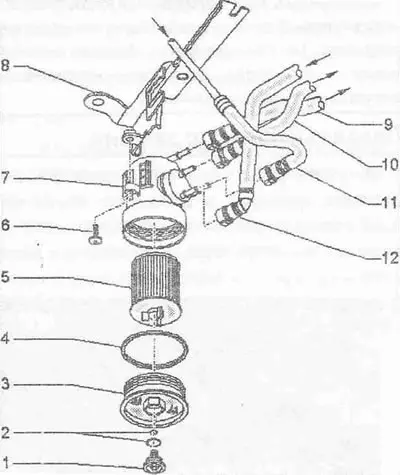

Замените заптивне прстенове "2" и "3". Инсталација обрнутим редоследом. Поклопац: 25 Нм. Чеп за одвод: 2 Нм. Покрените мотор и извршите визуелну проверу система за гориво да ли цури.
