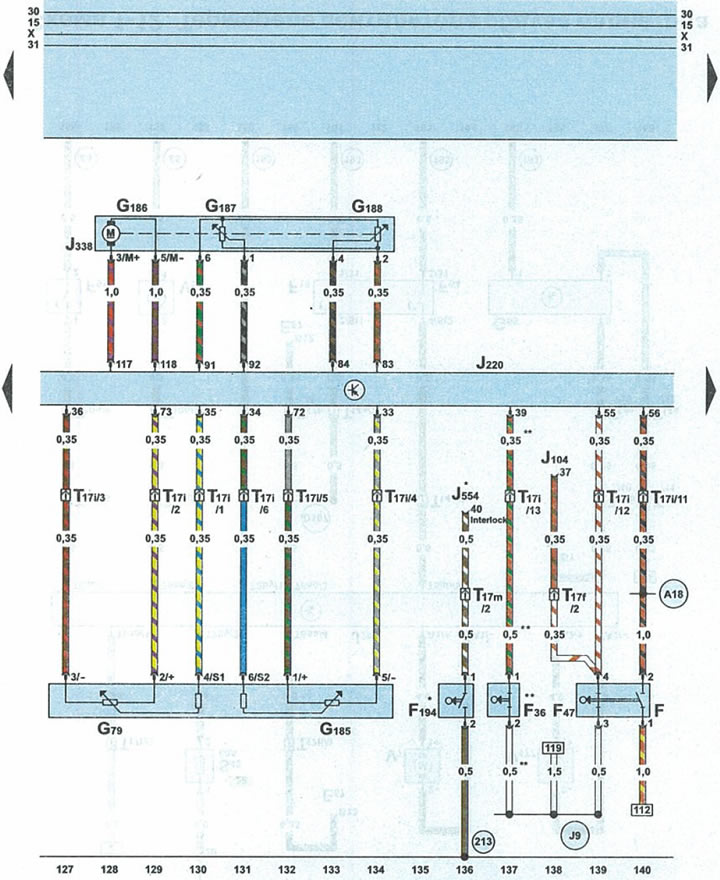

Шема 1-10. Контролна јединица мотора, прекидач кочионог светла, гас, педала кочнице темпомат, прекидач педале квачила
F | прекидач кочионог светла |
F36 | сензор педале квачила |
F47 | прекидач за темпомат |
F194 | сензор педале квачила |
G79 | сензор положаја педале гаса 1 |
G185 | сензор положаја педале гаса 2 |
G186 | сензор 1 актуатор гаса (електронски акцелератор) |
G187 | сензор 1 угаоног положаја лептира за гас (електронски акцелератор) |
G188 | сензор 2 угаоног положаја лептира за гас (електронски акцелератор) |
J104 | АБС контролна јединица са ЕДС |
J220 | управљачка јединица мотора |
J338 | гаса вентил |
J554 | управљачка јединица мењача са редуктором |
T17f | Црни 17-пински утикач на кутији релеја испод џепа за одлагање на страни возача |
T17i | Бели 17-пински утикач на кутији са осигурачима/релејем испод оклопа |
Т17м | Плави 17-пински утикач на десној страни А-стуба |
213 | жица 4 «масе» (-) у снопу ожичења на инструмент табли |
А18 | жица терминала 54 у снопу ожичења на инструмент табли |
J9 | жица 1 терминал 15а у снопу ожичења АБС-а |
* | возила са мењачем 01Е са редуктором |
** | возила са ручним мењачем |
