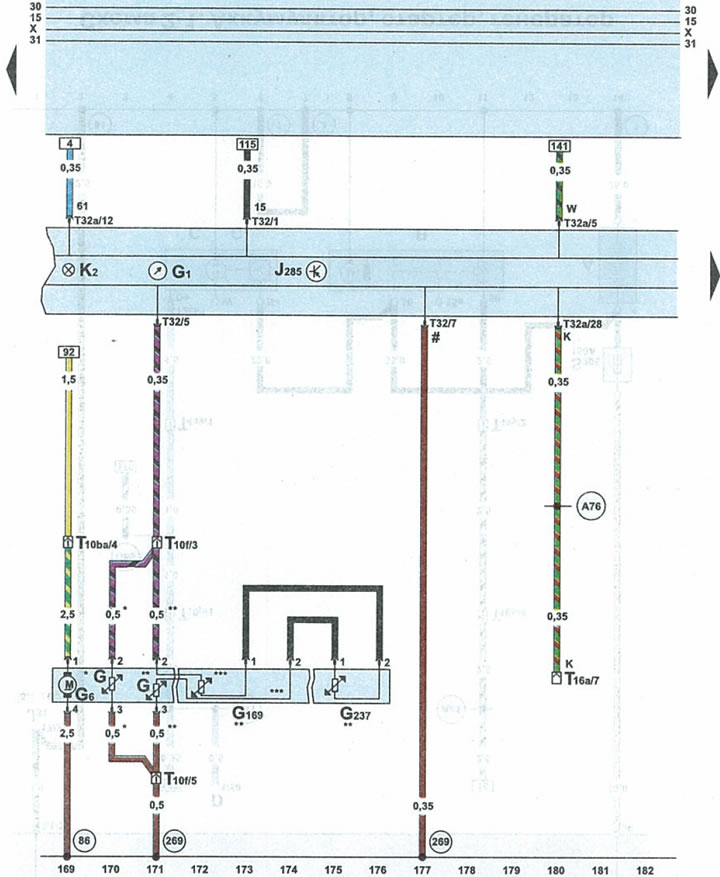

Шема 1-13. Инструмент табла, пумпа за гориво
G | сензор мерача горива |
G1 | показивач горива |
G6 | пумпа за гориво |
G169 | сензор мерача горива 2 |
G237 | сензор мерача горива 3 |
J285 | микропроцесор инструмент табле |
К2 | лампица упозорења за пуњење батерије |
T10f | Смеђи 10-пински утикач на левој страни А-стуба |
Т10ба | Плави 10-пински утикач на левој страни А-стуба |
Т16а | 16-пин мушка дијагностичка утичница |
Т32 | Плави 32-пински утикач на инструмент табли |
Т32а | 32-пински зелени утикач на инструмент табли |
86 | жица 1 «масе» (-) у снопу ожичења на задњем делу моторног простора |
269 | прикључак 1 сензора са «тежина» у снопу ожичења на инструмент табли |
А76 | жица До дијагностичког конектора у снопу ожичења на инструмент табли |
* | возила са предњим погоном |
** | возила са погоном на сва четири точка |
*** | жица резервоара за гориво |
# | контакт сензора са «тежина» (-) |
