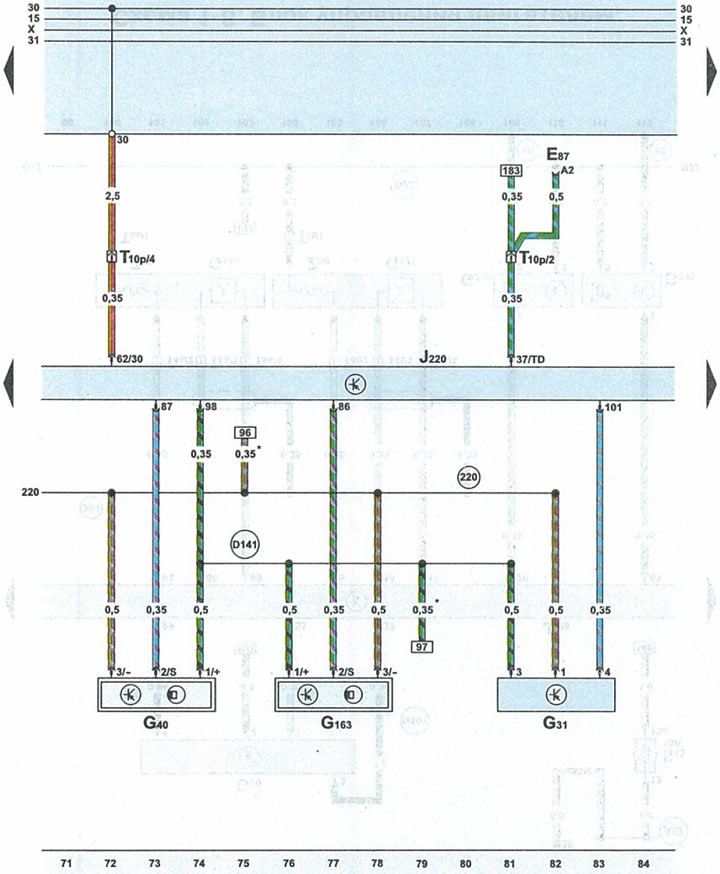

Шема 1-6. Управљачка јединица мотора и индуктивни сензори (Халови сензори)
| Е87 | блок прекидача грејача/климе |
| G31 | појачани сензор притиска ваздуха |
| G40 | сензор положаја брегасте осовине 1 |
| G163 | сензор положаја брегасте осовине 2 |
| J220 | управљачка јединица мотора |
| Т10п | 10-пински црни утикач за кутију осигурача/релеја испод поклопца |
| 220 | "маса" (-) (сензор) у снопу ожичења мотора |
| D141 | жица за пренос сигнала 5V у снопу ожичења у моторном простору |
| * | само аутомобили са аутоматским мењачем |
