Погон са поликлинастим каишем

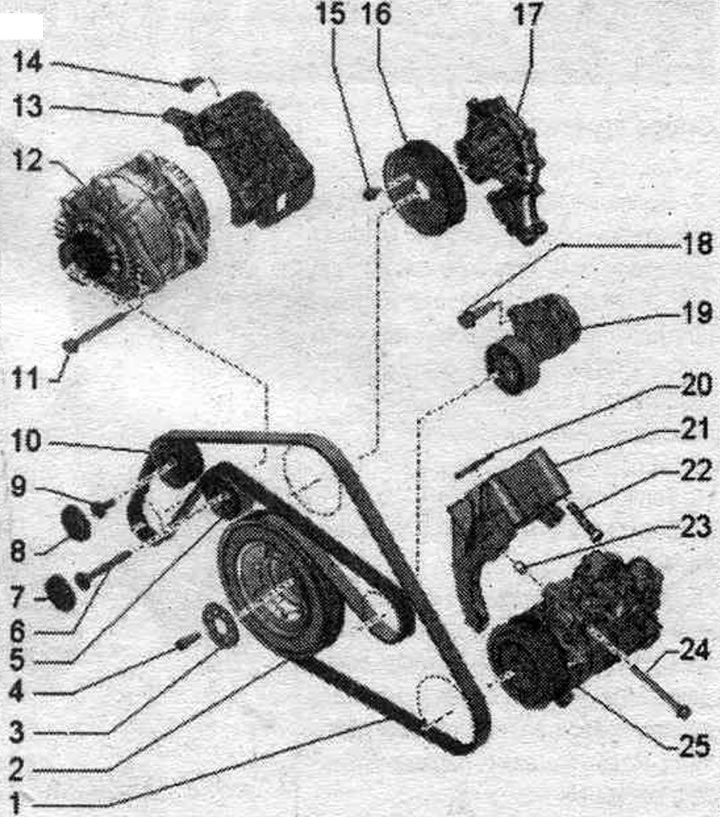

1. Поликлинасти каиш: проверите степен истрошености; пре уклањања, означите смер кредом или фломастером; не претеруј; приликом постављања, осигурајте правилан положај ременица.
2. Пригушивач торзионих вибрација: са ременицом од поликлинастог каиша.
3. Перач.
4. Вијак: замена; 20 Nm + окрените даље за 90°.
5. Међуваљак поликлинастог каиша.
6. Вијак: 23 Nm.
7/8. Поклопац ваљка.
9. Вијак: 23 Nm.
10. Међуваљак поликлинастог каиша.
11. Болт.
12. Трофазни генератор.
13. Носач генератора.
14. Вијак: затегнути у 2 фазе: попречно 5 Nm, попречно 40 Nm.
15. Болт.
16. Ременица поликлинастог каиша пумпе расхладне течности.
17. Водена пумпа.
18. Вијак: замена; 50 Nm + окрените даље за 90°.
19. Затезни елемент поликлинастог каиша.
20. Заптивка: заменити.
21. Носач компресора.
22. Вијак: затегнути у 2 фазе: попречно 5 Nm, попречно 40 Nm.
23. Вођица чауре: 2 ком.
24. Болт.
25. Компресор клима уређаја, инсталације.

Полети

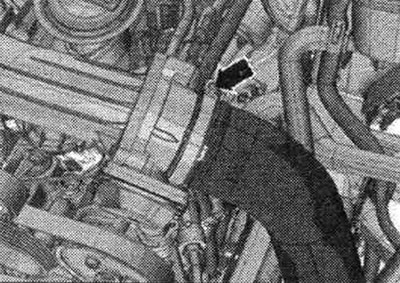

Уклонити поклопцу мотора "стрелице". Уклоните црево воздуховода, растресањем за то шланговый хомут "стрелица".

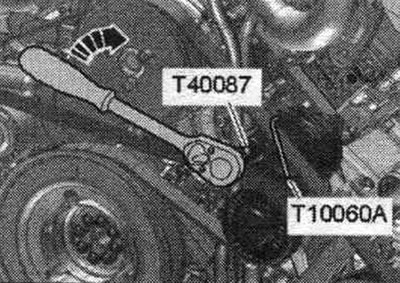

За слабљење напетости поликлинового појас одбије каиша прилог Torx Т 60 "Т40087" у смеру казаљке на сату "стрелица". Уклонити поликлиновой појас и да се поправи спуштеног елемент стопорным од пина "Т10060 А".

Инсталирај

Инсталација обрнутим редоследом. Поставите поликлинасти каиш на ременице.

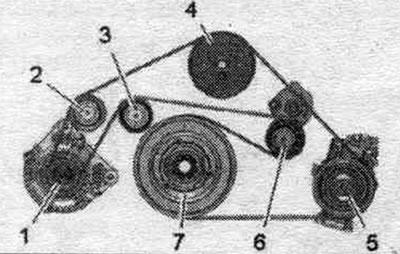

1. Трофазни генератор. 2/3. Средњи ваљак. 4. Водена пумпа. 5. Компресор клима уређаја, инсталације. 6. Затезач поликлиничног каиша. 7. Пригушивач торзионих вибрација.

Приликом постављања поликлинастог каиша, потребно је осигурати да је правилно постављен на ременице. Покрените мотор и проверите рад поликлинастог каиша.

Уклањање и постављање затезача поликлинастог каиша

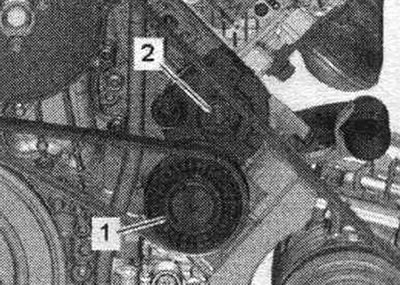

Скините поликлинасти каиш са затезача. Одврните вијак "2", уклоните затезни елемент "1" поликлинастог каиша.

Инсталација обрнутим редоследом. Инсталирајте поликлинасти каиш.

Уклањање и постављање носача компресора

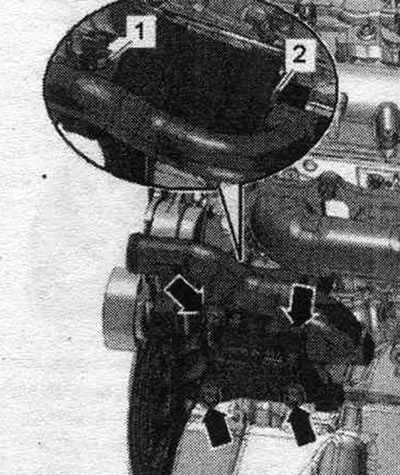

Испустите расхладну течност. Уклоните компресор. Одврните вијке са стрелицом и уклоните носач компресора клима уређаја. инсталације. "Поз. 1, 2" не треба узимати у обзир.
