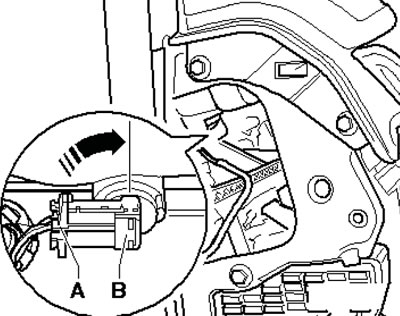

16.1а. Сензор температуре у левом ваздушном каналу инструмент табле

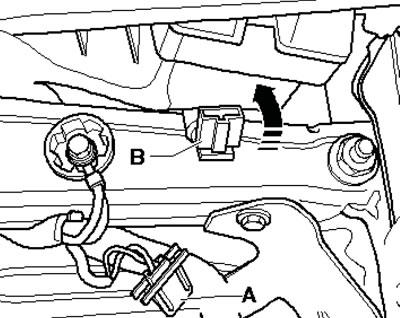

16.1b. Сензор температуре у десном ваздушном каналу инструмент табле
2. Да бисте уклонили сензор температуре у десном или левом ваздушном каналу до ножног канала, уклоните јединицу за контролу климе (види одељак 9) и кроз насталу рупу одвојите конектор (А на сликама) сензора, окрените га под углом од 90° и извуците из кућишта система контроле климе.
16.2а. Сензор температуре у ваздушном каналу левог простора за ноге
16.2b. Сензор температуре у ваздушном каналу десног простора за ноге
3. Да бисте уклонили сензор соларног зрачења, пажљиво притисните поклопац (А на слици) од дефлектора ветробранског стакла у правцу стрелице. Извуците сензор (Б) и причврстите конектор (Ц) тако да не склизне.

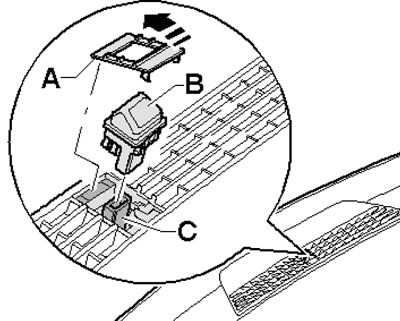

16.3. Детаљи инсталације сензора соларног зрачења
Напомена: На неким моделима сензор је додатно причвршћен завртњем.
4. Да бисте уклонили сензор квалитета спољашњег ваздуха, уклоните оплату ветробранског стакла (видети Одељак 15 Поглавље 1), одспојите конектор (1 на слици), притисните браву (Б) и повуците сензор (Ц) надоле.

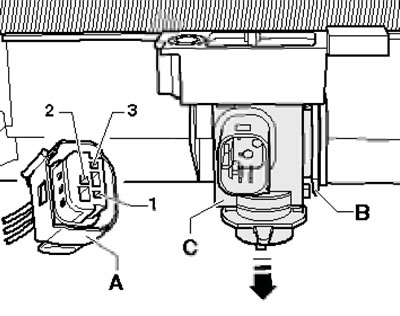

16.4. Сензор квалитета спољашњег ваздуха
Напомена: У конектору, пин 1 је "терминал 15", пин 2 је "терминал 31", а пин 3 је сигнална жица.
5. Да бисте уклонили покретач поклопца одлеђивача прозора, уклоните претинац за рукавице (види поглавље 11), одвојите конектор (А на слици), уклоните завртње (Б), одвојите активатор од носача (Ц), а затим одвојите полугу активатора (Д) од клипњаче (Е).

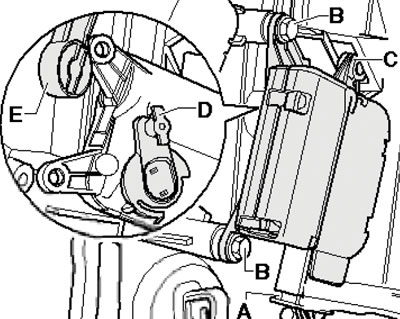

16.5. Детаљи уградње покретача вентила ветробранског стакла
6. Да бисте уклонили десни или леви температурни поклопац, прво уклоните претинац за рукавице на страни сувозача, односно возача (види поглавље 11). Затим одвојите конектор (А на илустрацијама), одврните завртње (Б) и одвојите ручицу актуатора (Ц) од прикључног црева (Д).
16.6а. Детаљи инсталације актуатора десног температурног поклопца

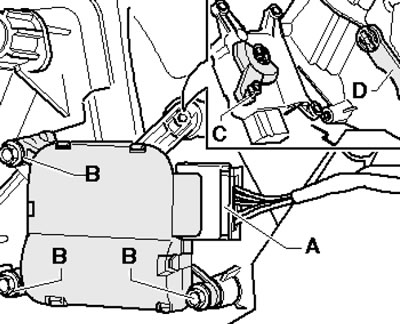

16.6b. Детаљи уградње актуатора левог температурног поклопца
7. Да бисте уклонили покретач централног поклопца, уклоните претинац за рукавице (види поглавље 11), одвојите конектор (А на слици), одврните завртње (Б) и одвојите активатор.

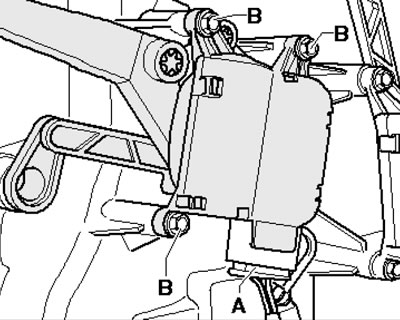

16.7. Детаљи уградње покретача левог централног амортизера
8. Да бисте уклонили покретач поклопца свежег ваздуха, уклоните претинац за рукавице (види поглавље 11), одвојите конектор (А на слици), одврните завртње (Б) и одвојите спојни елемент (Ц) активатора од осовине (Д) амортизера.

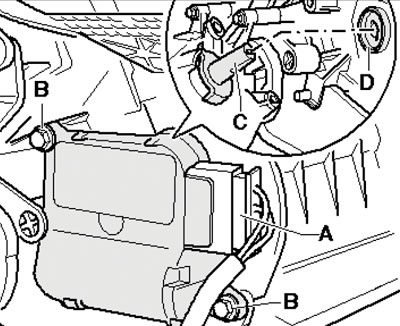

16.8. Детаљи уградње актуатора заклопке свежег ваздуха
