Сензор скретања и уздужног убрзања
1. Уклоните конзолу између предњих седишта (види поглавље 11). Конектор сензора (3 на слици) налази се испод дебелог снопа ожичења

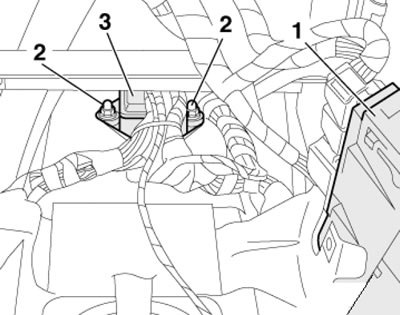

11.1. Детаљи монтаже сензора ESP
2. Одспојите конектор (стрелица на слици) сензора ESP.

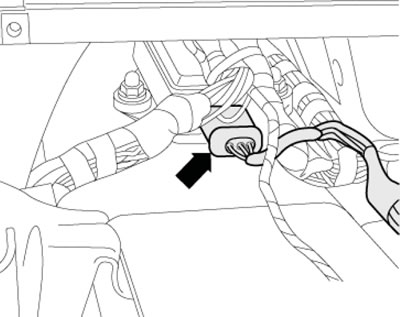

11.2. Конектор за ожичење сензора ESP
3. Уклоните матице (2 на илустрацији 11.1) са поклопцима и уклоните сензор. Немојте испуштати сензор или га излагати удару.
4. Инсталација се врши обрнутим редоследом од демонтаже компоненти. Затегните матице за монтажу сензора на 10 Нм.
Сензор предњег точка ABS
Напомена: Ако је потребно заменити ротор сензора, спољни ЦВ спој се мора заменити (види поглавље 8).
5. Уклоните одговарајући предњи точак и ослободите ожичење сензора из држача (1 на слици).

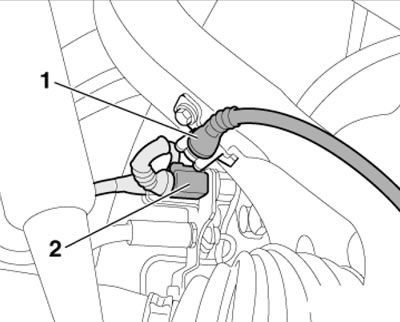

11.5. Држачи сензора предњих точкова (1)
6. Ослободите ожичење сензора из држача (1 на слици) и одспојите конектор (2).

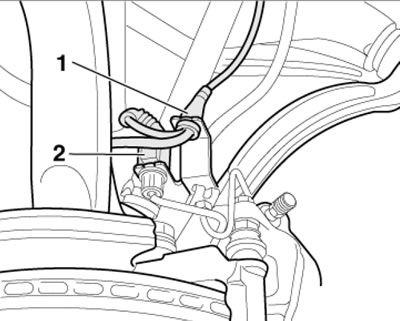

11.6. Конектор за ожичење сензора
7. Отпустите заптивку (1 на слици) у луку точка, извуците сензор из држача лежаја точка и одвојите конектор.

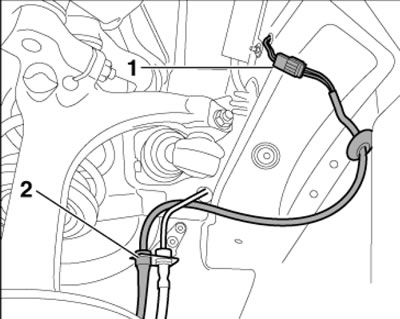

11.7. Уклањање сензора предњег точка
8. Инсталација се врши обрнутим редоследом од демонтаже компоненти. Након инсталације, уверите се да ожичење сензора не додирује суседне елементе приликом окретања точкова.
Сензор задњег точка ABS
9. Уклоните одговарајући задњи точак и искључите контакт.
10. Отпустите монтажни вијак сензора, извуците сензор из држача лежаја точка, олабавите вијак (3 на сликама) и извуците држач.

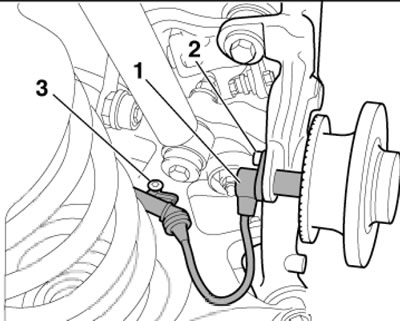

11.10а. Модели за монтажу сензора на задњим точковима FWD

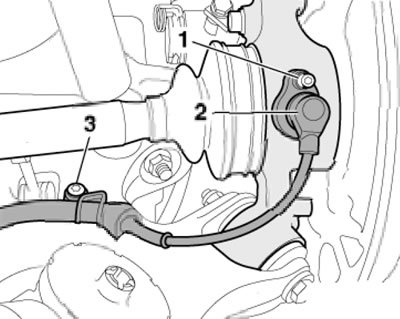

11.10b. Модели за монтажу сензора на задњим точковима AWD
11. Уклоните вијак (1 на слици), олабавите вијак (2) и извуците држач.

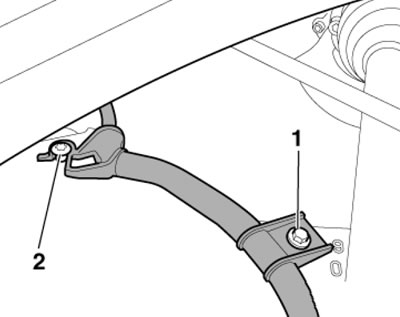

11.11. заграда
12. Ослободите ожичење сензора из држача (погледајте илустрацију).

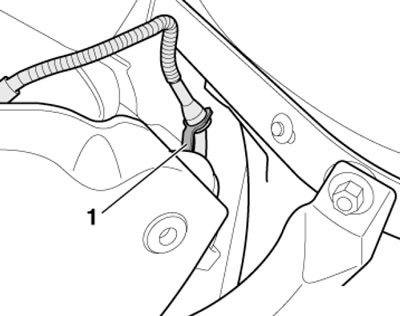

11.12. Држач електричних инсталација
13. Скините поклопац каросерије (погледајте илустрацију), подигните задње седиште.

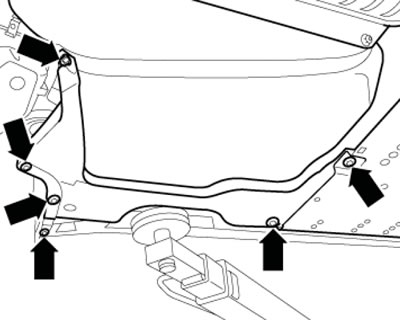

11.13. Задњи доњи поклопац
14. Отпустите држач кабла, одспојите конектор (1 на слици) и притисните заптивку.

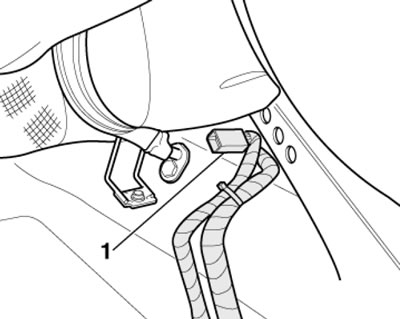

11.14. Конектор сензора задњег точка
15. Инсталација се врши обрнутим редоследом од демонтаже компоненти.
