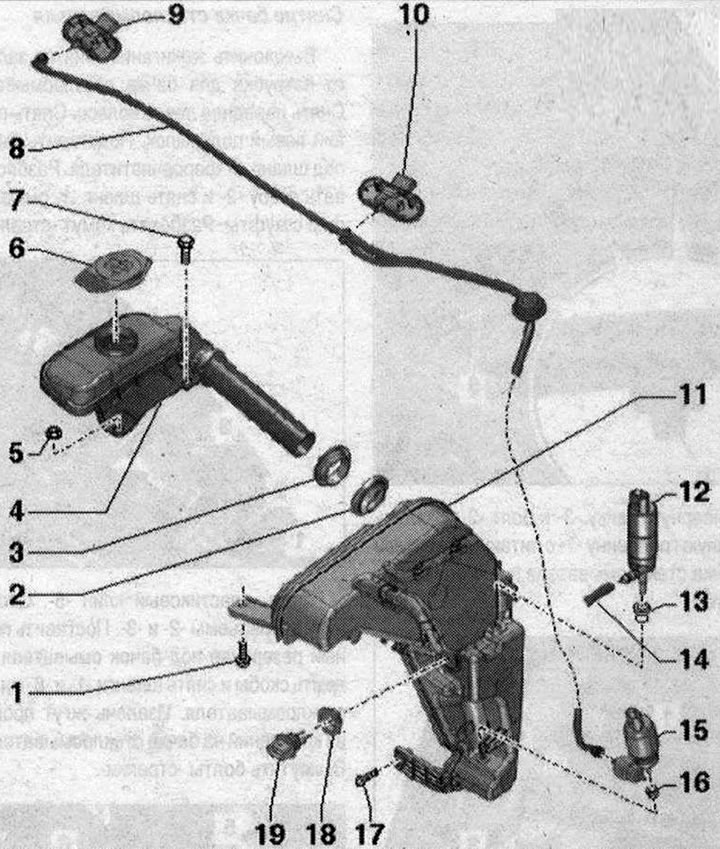

Zbiornik spryskiwacza, węże, dysza 1. Śruba; 2. Uszczelnienie. pierścień. W przypadku uszkodzenia wymienić; 3. Tuleja uszczelniająca. W przypadku uszkodzenia wymienić; 4. Wlew zbiornika podkładki; 5. Orzech. 7 Nm; 6. Korek wlewu; 7. Śruba. 7 Nm; 8. Wąż spryskiwacza szyby przedniej; 9. Wtryskiwacz prawy (w zależności od zestawu z podgrzewaniem wtryskiwacza prawego "Z21"); 10. Wtryskiwacz lewy (w zależności od zestawu z podgrzewaniem wtryskiwacza lewego "Z20"); 11. Zbiornik spryskiwacza; 12. Pompa spryskiwaczy reflektorów "V11"; 13/16/18. Tuleja uszczelniająca. W przypadku uszkodzenia wymienić; 14. Wąż spryskiwacza reflektora; 15. Pompka spryskiwacza szyby przedniej "V5"; 17. Śruba; 19. Czujnik poziomu płynu do spryskiwaczy "G33"

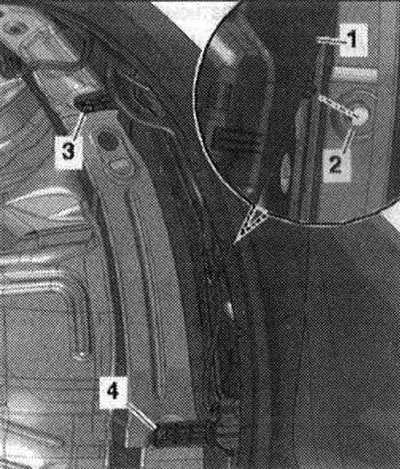

Zbiornik płynu do spryskiwaczy szyby przedniej. Moment dokręcania i kolejność dokręcania
Dokręć śruby zbiornika płynu do spryskiwaczy w pokazanej kolejności: dokręć śrubę "3" momentem 7 Nm; dokręcić śrubę "4" momentem 7 Nm.
Wyjmowanie rury wlewowej zbiornika spryskiwacza

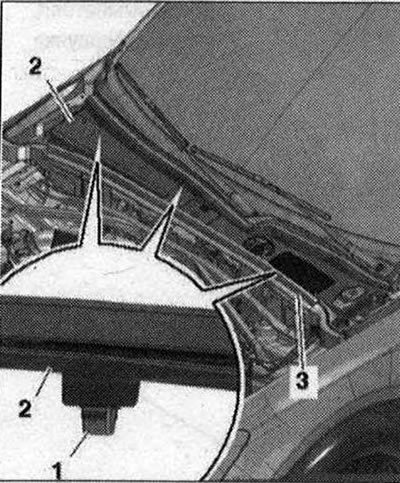

Wyłącz zapłon. Zdjąć uszczelkę "3". Odłączyć zaciski "1" od elementów mocujących i zdjąć obudowę skrzynki odpływowej wody 2.

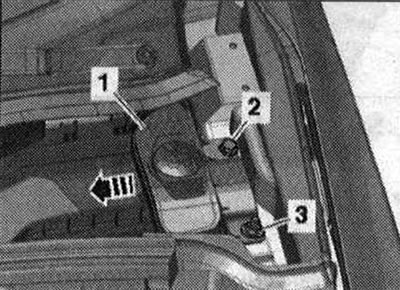

Odkręć nakrętkę "3" i śrubę "2". Zdjąć wlew "1" z rurką doprowadzającą płyn do spryskiwaczy i otworem w karoserii "strzałka".
Instalacja

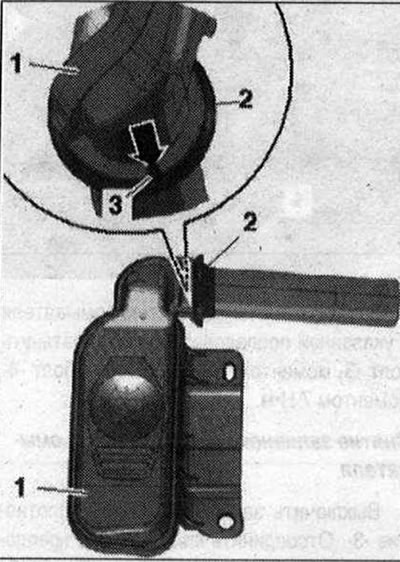

Montaż należy wykonać w odwrotnej kolejności: wcisnąć uszczelkę do oporu. dyszę "2" na rurę napełniającą rury napełniającej "1". Występ "3" musi pasować do rowka "strzałki" na rurce wlewu. Włóż rurkę wlewu do zbiornika płynu do spryskiwaczy.
Upewnij się, że jest skompresowany. pierścień nie odkształcił się podczas wciskania.
Wyjmowanie zbiornika płynu do spryskiwaczy

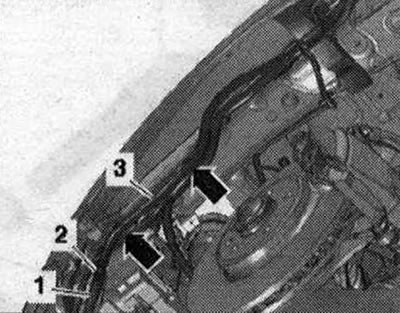

Wyłącz zapłon. Wyjmowanie rury wlewowej zbiornika płynu do spryskiwaczy. Zdejmij przednie lewe koło. Zdejmij przedni lewy błotnik. Podstaw pojemnik pod wąż "3" środka do czyszczenia reflektorów. Odblokuj zacisk "2" i odłącz wąż spryskiwacza reflektora "1" od złącza. Odetnij zacisk strzałki.

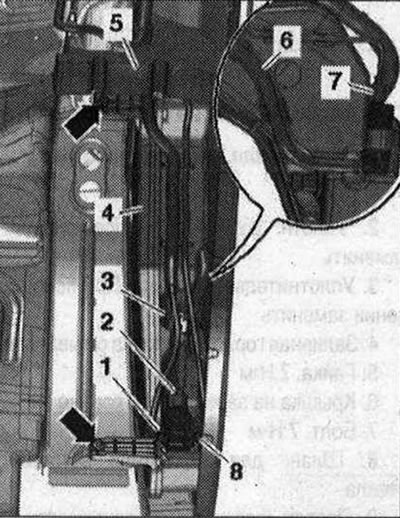

Wyjąć plastikowy klin "5". Odłącz el. złącza "2" i "3". Umieścić pojemnik zbiorczy pod zbiornikiem płynu spryskiwacza. Otwórz zaciski i odłącz węże "1" i "8" od pompki spryskiwaczy. Odłącz wiązkę przewodów od elementów mocujących zbiornik płynu do spryskiwaczy szyby przedniej "4". Odkręć śruby ze strzałkami.
Pojazdy ze spryskiwaczem reflektorów: Nieznacznie pociągnąć zbiornik płynu do spryskiwaczy do przodu. Rozłącz pocztę e-mail. złącze wtykowe "7". Odłącz wąż doprowadzający wodę do spryskiwaczy reflektorów "6" i wiązkę przewodów od mocowań na zbiorniku płynu do spryskiwaczy szyby przedniej. Odłączyć wąż pompki spryskiwaczy szyby przedniej "V11".
Wszystko
Wyjmij zbiornik płynu do spryskiwaczy.
Instalacja

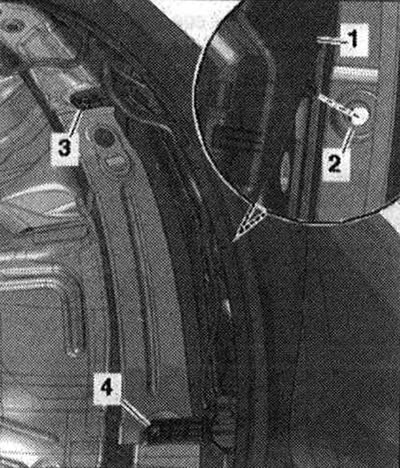

Podczas montażu zbiornika spryskiwacza "1" należy zwrócić uwagę na to, aby element mocujący pasował do wgłębienia "2" w błotniku.
Montaż należy wykonać w odwrotnej kolejności: zamontować przedni lewy błotnik. Zamontuj wlew zbiornika płynu do spryskiwaczy.
Demontaż czujnika poziomu płynu w zbiorniku spryskiwaczy szyby przedniej "G33"

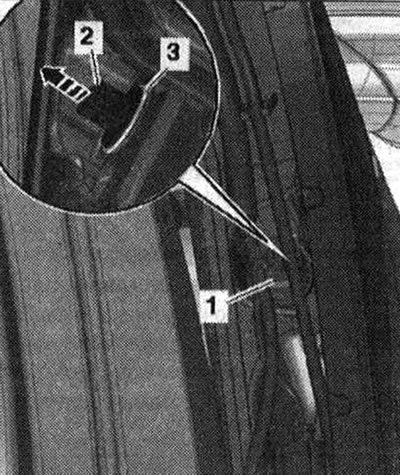

Wyłącz zapłon. Zdejmij przednie lewe koło. Zdejmij przedni lewy błotnik. Rozłącz pocztę e-mail. złącze wtykowe "1". Umieścić pojemnik zbiorczy pod zbiornikiem płynu spryskiwacza. Wyjąć czujnik poziomu płynu do spryskiwaczy "G33" "poz. 2" ze zbiornika płynu do spryskiwaczy.
Instalacja
Montaż należy wykonać w odwrotnej kolejności: sprawdzić uszczelkę. tuleja "3" pod kątem uszkodzeń. Zamontuj przedni lewy błotnik.
Demontaż pompki spryskiwaczy szyby przedniej "V5"

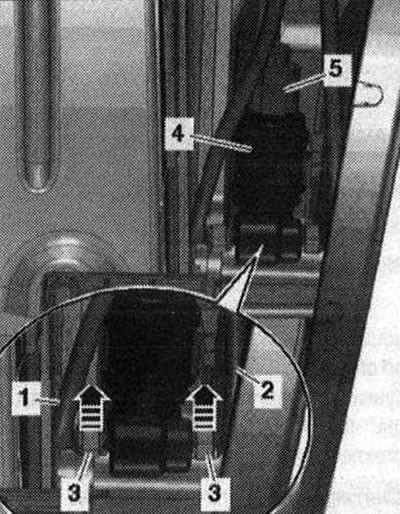

Wyłączyć zapłon. Zdjąć przednie lewe koło. Zdjąć przedni lewy osłonę przeciwbłotną. Rozłącz el. złącza wtykowego "5". Umieścić zbiornik odbiorczy pod zbiornik spryskiwaczy. Zdjąć węże "1" i "2" z pompy spryskiwacza, odłączając zszywki "3" "strzałka". Wyciągnąć w górę pompa spryskiwacza "V5" "poz. 4" ze zbiornika spryskiwacza.
Instalacja
Montaż należy wykonać w odwrotnej kolejności: sprawdzić uszczelkę. tuleje pod kątem uszkodzeń. Zamontuj przedni lewy błotnik.
Wyjmowanie wtryskiwaczy

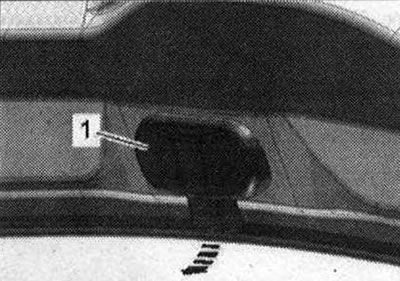

Wyłącz zapłon. Odłączyć dysze spryskiwaczy "1" od spodu przedniej klapy "strzałka".

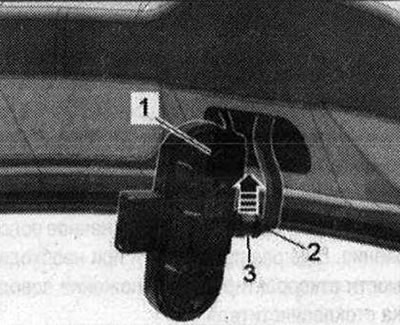

Odłącz wąż "2" od dyszy spryskiwacza przedniej szyby poprzez odłączenie zacisku -3 "strzałka". Jeżeli występuje, odłączyć el. złącze "1".
Instalacja
Montaż w odwrotnej kolejności: Podczas montażu rury spryskiwacza upewnij się, że zacisk zabezpieczający zatrzasnął się na swoim miejscu w przyłączu rury spryskiwacza ze słyszalnym kliknięciem. Zamontuj dyszę w okapie.
