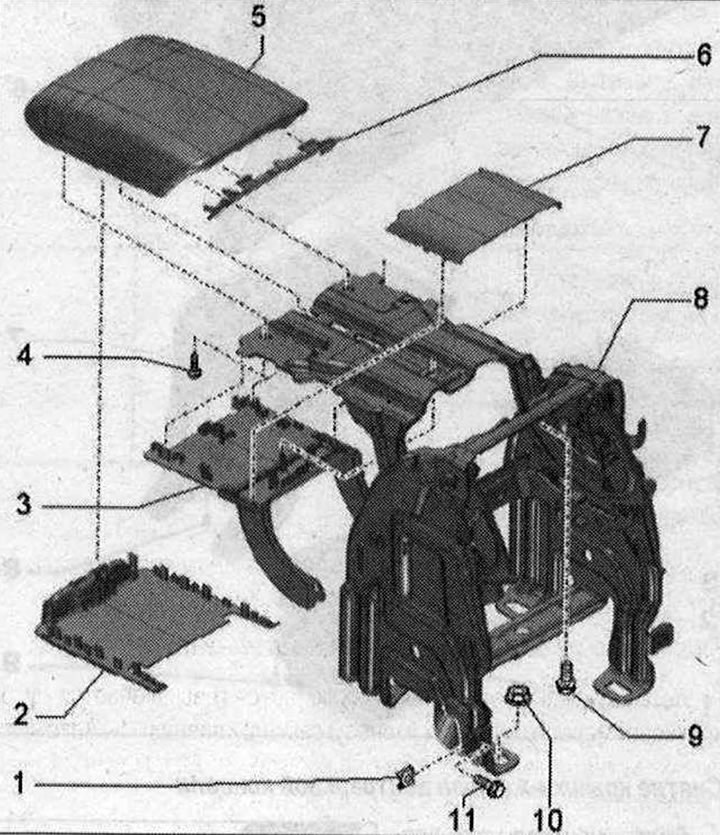

Podłokietnik przedni 1. Uchwyt. 2 szt.; 2. Nakładkę przycinamy za pomocą "poz. 5"; 3. Dolna listwa wykończeniowa ramienia zawiasu. Naprawiono przy użyciu "Poz. 7" i "Poz. 8"; 4. Śruba. 2 szt. 2,2 Nm; 5. Poduszka podłokietnika środkowego; 6. Nakładka; 7. Górną osłonę ramienia zawiasu mocujemy za pomocą "poz. 3"; 8. Wsparcie; 9/11. Śruba. 2 szt. 3 Nm; 10. Orzech. 4 szt. 20 Nm
Demontaż przedniego podłokietnika

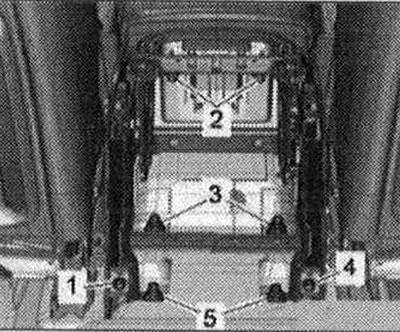

Zdejmij osłonę tylnej konsoli środkowej. Opcja kompletna z deflektorem tylnym: zdejmij tylny deflektor kanału powietrznego. Opcja kompletna z wyjściem AUX: odłącz złącze wyjściowe AUX od uchwytu i odłącz. Opcja kompletna z telefonem/telefonem komórkowym: zwolnić z uchwytów el. złącza. Odkręcić śruby "1,2,4". Odkręcić nakrętki "3" i "5".
Aby odłączyć górną konsolę środkową od podłokietnika, naciśnij konsolę środkową. Zdejmij podłokietnik do góry, przełóż go przez śrubę gwintowaną i zdejmij w kierunku tyłu.
Montaż wykonujemy w odwrotnej kolejności.
Zdejmowanie poduszki przedniego środkowego podłokietnika

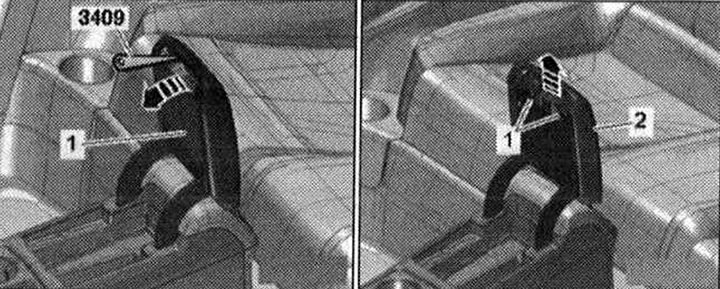

Ostrożnie zdejmij listwę "1" z klinem "3409" z poduszki "strzałka".
Odkręć śruby "1" i podnieś poduszkę "2" ponad ramię obrotowe "strzałka".
Instalacja
Montaż należy wykonać w odwrotnej kolejności: założyć poduszkę na ramię zawiasu i dokręcić śruby. Zamontuj listwę, aż do zatrzaśnięcia.
Zdejmowanie osłony ramienia zawiasu

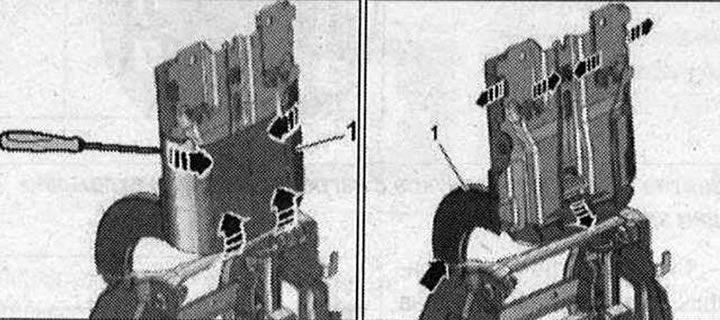

Zdejmij poduszkę podłokietnika przedniego. Ostrożnie zdejmij górną osłonę "1" za pomocą małego śrubokręta z dźwigni zawiasu i dolną osłonę "strzałka".
Zdejmij osłonę tylnej konsoli środkowej. Złóż przedni podłokietnik. Dla lepszego zrozumienia, pokazano bez podłokietnika. Zdejmij dolną osłonę "1" za pomocą śrubokręta z ramienia obrotowego konsoli środkowej "strzałka".
Instalacja
Montaż odbywa się w odwrotnej kolejności, jednocześnie montując listwę, aż do momentu kliknięcia.
