Снятие
Снять шумоизоляцию. Отвернуть гайки «1». Для наглядности показано при снятом двигателе. Болты «2 и 3» откручиваются позднее.

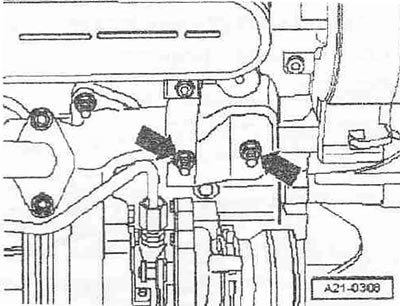

Отвернуть теплозащитный экран турбокомпрессора «стрелки».

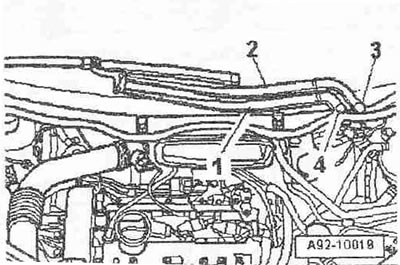

Снять капот. При наличии раскрепить кронштейн. Снять крышку двигателя «стрелки». Снять находящуюся под ней шумоизоляцию. Приподнять отверткой колпачки «3» и «4» состоящего из 2 частей рычага щетки стеклоочистителя. Несколькими оборотами ослабить гайки обеих частей рычага щётки стеклоочистителя. По очереди легкими покачиваниями ослабить рычаги «1» и «2» щеток стеклоочистителя на осях. Полностью отвернуть гайки и снять обе части рычага щётки стеклоочистителя. Если снять, таким образом, рычаг невозможно, то в этом случае необходимо использовать стандартный съемник.

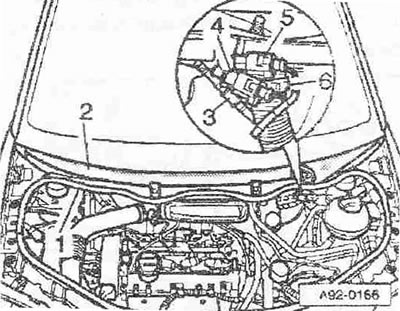

Отсоединить трубку подачи омывающей жидкости «3». При наличии, отсоединить штекерные разъемы «4» и «5» обогреваемых форсунок стеклоомывателя. Ослабить шланговую клемму «6» при помощи зажимных клещей для шлангов «V.A.G 1921» и снять дренажный шланг с решетки дефлектора. Снять резиновое уплотнение «1» решетки дефлектора. Снять решетку дефлектора «2».

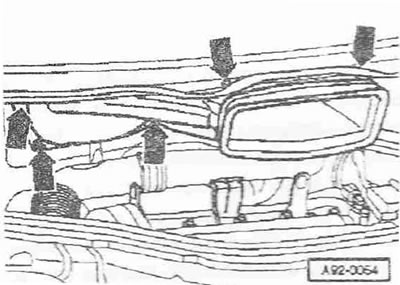

Отвернуть гайки и болты «стрелки». Вытянуть вперед канал подачи свежего воздуха и снять его, поворачивая к правой стороне а/м.

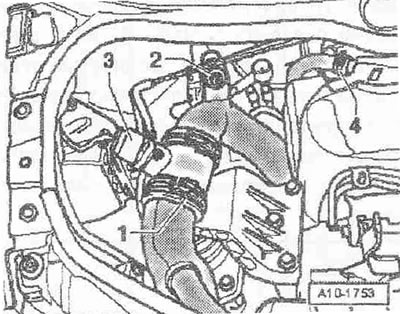

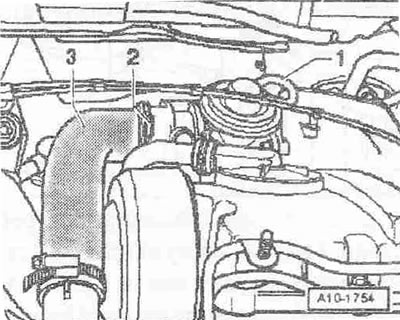

Снять воздуховодный шланг «3» с электродвигателя заслонки впускного коллектора «VI57», для этого слегка разжать зажим «2». Отсоединить вакуумный шланг «1» механического клапана рециркуляции ОГ и раскрепить его.

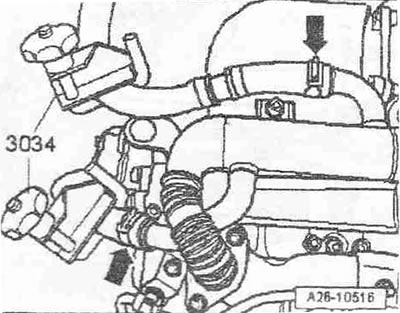

Снять шланг «4» вентиляции картера с крышки ГБЦ и отложить его в сторону. Поз. «1...3» не принимать во внимание.

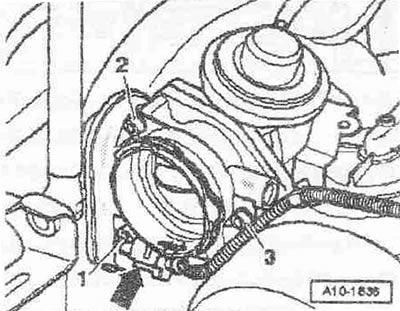

Отсоединить штекерный разъём «стрелка» электродвигателя заслонки впускного коллектора «VI57». Отвернуть болты «1...3» и снять электродвигатель заслонки впускного коллектора «V157».
Раскрепить зажимы шлангов подачи ОЖ к радиатору системы рециркуляции ОГ «3094». Снять с радиатора системы рециркуляции ОГ шланги подачи ОЖ системы рециркуляции ОГ «стрелки».

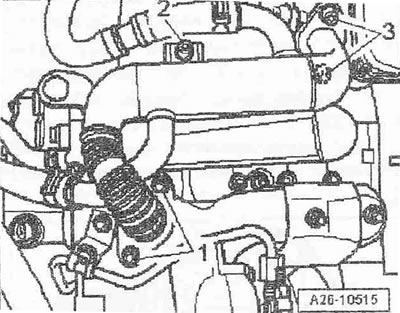

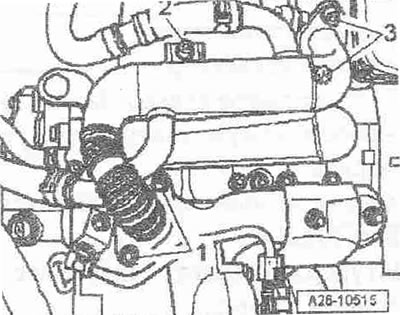

Отвернуть болты «2 и 3» и снять радиатор системы рециркуляции ОГ. Поз. «1» не принимать во внимание.
Монтаж
Установка в обратном порядке, при этом необходимо заменить уплотнения, манжеты и самостопорящиеся гайки. Система наддува должна быть герметичной. Шланги и шланговый штуцеры системы наддува воздуха должны быть очищены перед монтажом от масел и смазки. Для крепления всех соединений шлангов использовать хомуты соответствующей серии. Установить рычаг щётки стеклоочистителя.
Моменты затяжки:
- Теплозащитный экран к турбокомпрессору: 22 Нм
- Радиатор системы рециркуляции ОГ
- К механическому клапану рециркуляции ОГ: 22 Нм
- Впускной коллектор: 20 Нм
- Выпускной коллектор: 22 Нм
- Электродвигатель заслонки впускного коллектора «V157» к механическому клапану рециркуляции ОГ: 10 Нм
- Крышка моторного отсека к кронштейну: 5,5 Нм
