Uklanjanje
1. Odspojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
2. Otvorite vrata i uklonite trokutasti okvir s tri držača kopči. U tom slučaju najprije odvojite poklopac s donje strane.

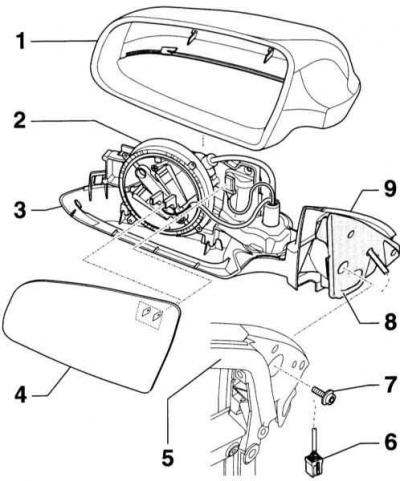

3. Odvijte vijak (7) i skinite zrcalo s jedinicom za podešavanje (2) s vrata (5).
4. Odspojite konektor (6). (3) – donji poklopac.
Montaža
1. Montaža se izvodi obrnutim redoslijedom od uklanjanja. Kada to radite, provjerite je li brtva (8) pravilno postavljena na dnu zrcala (9). Zategnite vijak (7) zategnutim momentom 12 Nm.
2. Zategnite brtvu na okviru prozora iznad trokutaste letvice.
3. Spojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
Zamjena stakla ogledala
Uklanjanje
1. Odspojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
2. Zalijepite tijelo zrcala na vrhu i dnu kako biste ga zaštitili od oštećenja.
3. Pažljivo podignite staklo zrcala plastičnim klinom, prvo na dnu, a zatim na vrhu.
4. Uklonite staklo iz kućišta i odvojite konektor za grijanje ogledala.
Montaža
Operacija podizanja i postavljanja vozila na postolje povezana je s opasnošću! Stoga, prije izvođenja operacije, pročitajte odjeljak Dizanje i vuča.

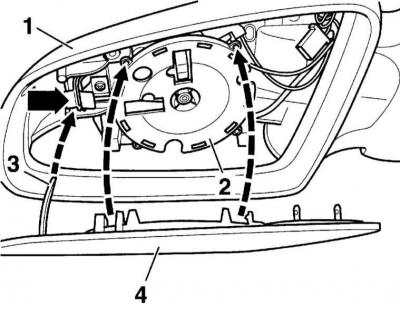

1. Postavite staklo zrcala (4) na potpornu ploču (2) i spojite konektor za grijanje zrcala.
2. Umetnite staklo u klinove za vođenje i pomaknite klin (3) u tarnu oprugu (strelica).
3. Pričvrstite staklo, pritiskajući samo sredinu stakla. (1) – kućište ogledala.
4. Spojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
Zamjena kućišta retrovizora
Uklanjanje
1. Uklonite staklo ogledala, pogledajte odgovarajući odjeljak.
2. Uklonite vijke (4), odvojite donji poklopac (3) od držača i uklonite prema dolje.
3. Odvojite kućište vanjskog retrovizora (1) od držača (strelice) i izvadite prema gore.
Montaža
1. Postavite kućište vanjskog ogledala na vrh jedinice za podešavanje (2).
2. Pričvrstite kućište na vrhu i dnu na blok za podešavanje (2). U tom slučaju, držači bloka za podešavanje moraju ući u kuke za zaključavanje kućišta.
3. Umetnite poklopac (3) odozdo, pričvrstite ga i osigurajte.
4. Vratite zrcalno staklo na mjesto.
