Pogled ispod haube - modeli s 1.8L DOHC benzinskim motorom s 20 ventila (ADR)
1. Čep otvora za punjenje motornog ulja
2. Filtar zraka
3. Elektromagnetski ventil adsorbera ugljika
4. MAF (senzor masenog protoka zraka)
5. Upravljačka jedinica motora
6. Rezervni spremnik kočione tekućine
7. Jedinica svitka paljenja
8. Baterija
9. Ekspanzijski spremnik rashladnog sustava
10. Šipka za mjerenje ulja
11. Usisni razvodnik
12. Generator
13. ABS jedinica
14. Spremnik za pranje
15. Spremnik servo upravljača (servo upravljač)

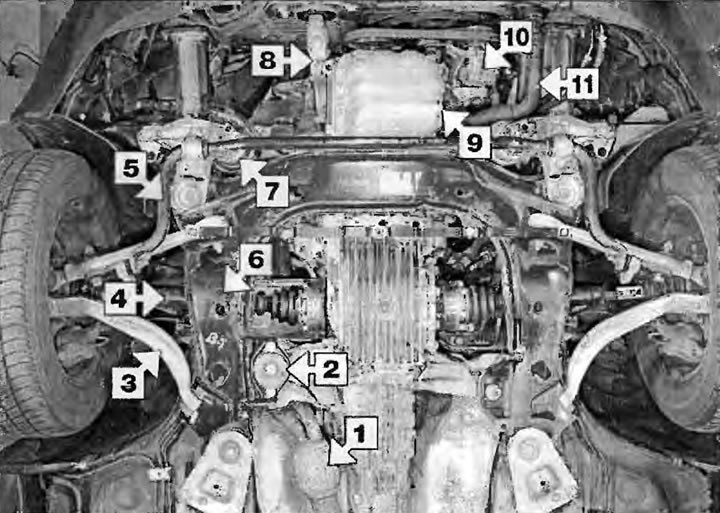

Pogled sprijeda ispod automobila - modeli s benzinskim motorom s 20 ventila 1,8 l DOHC (ADR)
1. Ulazna cijev ispušnog sustava
2. Potpora mjenjača
3. Ruka prednjeg ovjesa
4. Pogonsko vratilo
5. Prednji stabilizator
6. Prednji podokvir
7. Potpora motora
8. Prednji nosač motora
9. Ispusni čep kartera motora
10. Pumpa servo upravljača
11. Donja cijev hladnjaka
Stražnji pogled na automobil odozdo - benzinski modeli
1. Međudio ispušnog sustava
2. Zaštitna poluga stražnjeg ovjesa
3. Stražnja greda
4. Ispušna cijev i prigušivač
5. Spremnik goriva
6. Sajle ručne kočnice
7. Filter goriva
