Змест: Зняцце ↓ Ўстаноўка ↓
Папярэджанне: Усе заціскі і хамуты, якія пры здыманні вечка галоўкі блока цыліндраў будуць пашкоджаны або разрэзаны, пры ўсталёўцы вечка галоўкі блока цыліндраў неабходна замяніць на новыя.
Зняцце

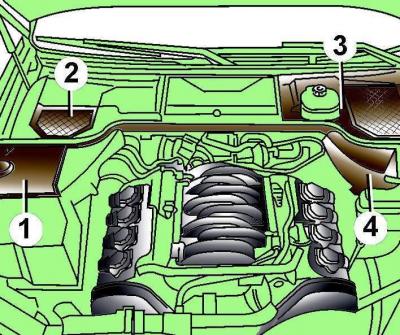

Мал. 3.1-7. Размяшчэнне ахоўных кажухоў (1-4) у задняй частцы маторнага адсека
Адкруціце чатыры шрубы і зніміце кажух рухавіка (мал. 3.1–7).

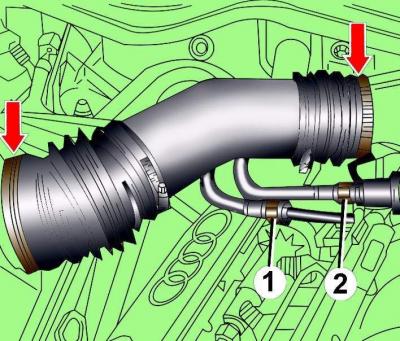

Мал. 3.1-42. Размяшчэнне хамутоў мацавання паветранага патрубка расходомера паветра і які ўсмоктвае трубаправода: 1 – трубаправод падачы паліва; 2 - шланг падачы паліва
Прыслабце хамуты і зніміце паветраны патрубак, які злучае расходомер паветра і які ўсмоктвае трубаправод (гл. мал. 3.1–42).
Адлучыце шланг вентыляцыі картэра ад вечка галоўкі блока цыліндраў.
Адлучыце тросік і адвядзіце яго ў бок.

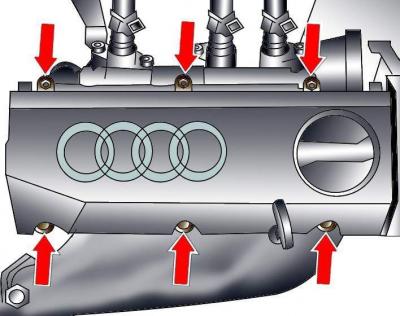

Мал. 3.1-83. Размяшчэнне нітаў мацавання правага вечка галоўкі блока цыліндраў
Адкруціце ніты мацавання (мал. 3.1–83) і зніміце вечка галоўкі блока цыліндраў.
Ўстаноўка
Устаноўка праводзіцца ў паслядоўнасці, зваротнай зняццю, з улікам наступнага.
Пры неабходнасці заменіце пракладку вечка галоўкі блока цыліндраў.
Пры ўсталёўцы вечка вырабіце на апорныя паверхні крайніх вечкаў размеркавальнага вала тонкі пласт герметыка D 454 300 А, пры гэтым не заблакуйце адтуліну для падачы алею.
Перад усталёўкай пракладкі распыліце на абодва яе боку крамянёвую змазку D 007 000 A2.
Ніты мацавання вечка галоўкі блока цыліндраў зацягвайце паступова па дыяганалі.
