Галоўная фара

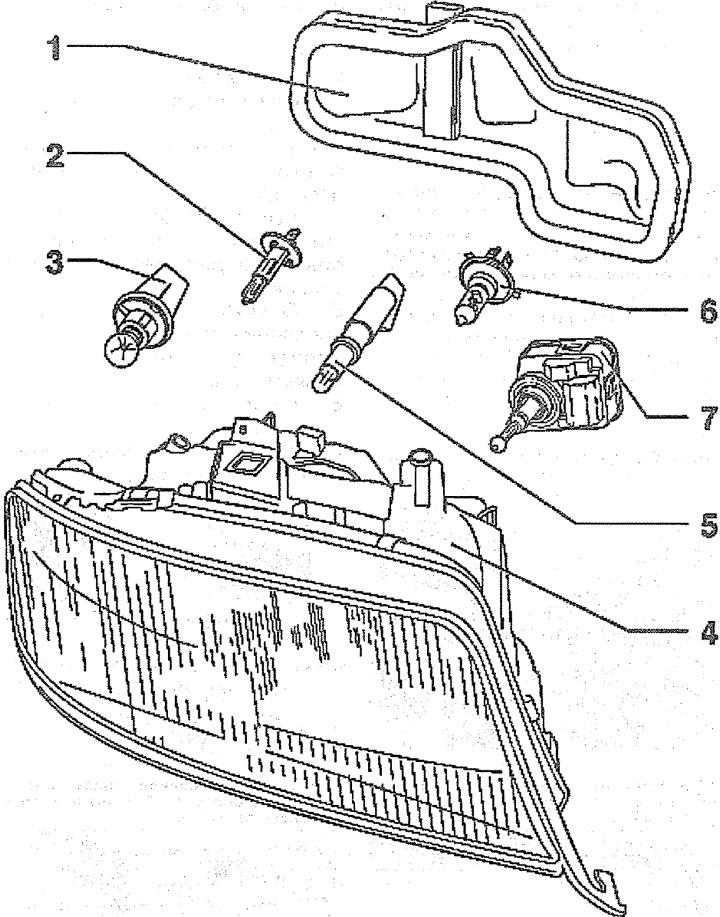

13.0. Галаўная фара:
1 - вечка фары
2 - лямпачка блізкага святла - Н1 (55 Вт)
3 - лямпачка паказальніка павароту аранжавага колеру (21 Вт)
4 - корпус фары
5 - лямпачка стаяначнага святла (5 Вт) 6- лямпачка далёкага святла - Н7 (55 Вт)
7 - электрарухавік карэктара фары
Увага! Пры замене фары на новую вымерайце і запішыце адлегласць а ад галоўкі пластмасавага ніта да корпуса фары (гл. ілюстрацыю 13.6), каб пры ўсталёўцы адрэгуляваць становішча новай фары.
Зняцце
1. Адлучыце клему провада «масы» (-) ад адмоўнага полюса акумулятара.
Увага! Пры адключэнні акумулятара код радыёпрымача выдаляецца. Пасля падлучэння акумулятара радыёпрымач можна будзе ўлучыць толькі толькі пасля ўводу адпаведнага кода ці ж звярнуўшыся да паслуг майстэрні AUDI або завода-вытворцы радыёпрымача. Таму перад адлучэннем акумулятара ўдакладніце і запішыце ўведзены код.
2. Зніміце пярэдні бампер (гл. адпаведны раздзел).
3. Выкруціце два ніты 1, якімі мацуецца фара (гл. ілюстрацыю).

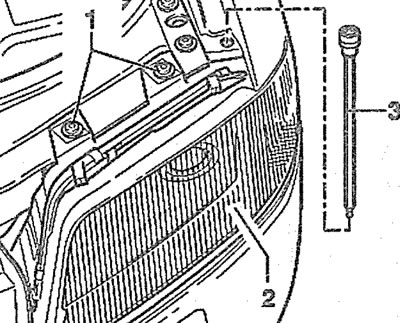

13.3. Выкруціце два ніта 1, якімі мацуецца фара
4. Выкруціце праз адтуліну на вонкавым баку з дапамогай доўгай адвёрткі 3 яшчэ адзін ніт мацавання фары (гл. ілюстрацыю 13.3).
5. Павярніце фару ў напрамку да восевай лініі аўтамабіля (гл. стрэлкі на ілюстрацыі), адлучыце штэкер на тыльным баку фары і акуратна выміце яе з мантажнага месца.
Усталяванне
Усталёўка галаўной фары вырабляецца ў паслядоўнасці, зваротнай зняццю.
6. Укруціце пластмасавы ніт на адлегласць «а», якое было перад здыманнем ранейшай фары, адрэгуляваўшы тым самым становішча новай фары (гл. ілюстрацыю).

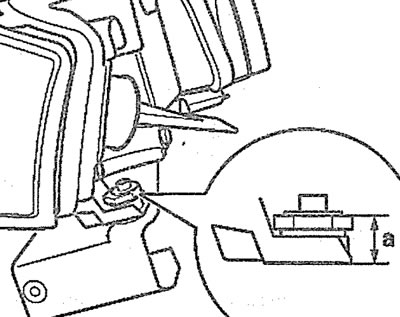

13.6. Укруціце пластмасавы ніт на адлегласць а, якое было перад здыманнем ранейшай фары, адрэгуляваўшы тым самым становішча новай фары
7. Усталюйце фару ў праём на кузаве (гл. стрэлку 1 на ілюстрацыі), завядзіце вушка фары ў накіроўвалую (гл. стрэлку 2 на ілюстрацыі).

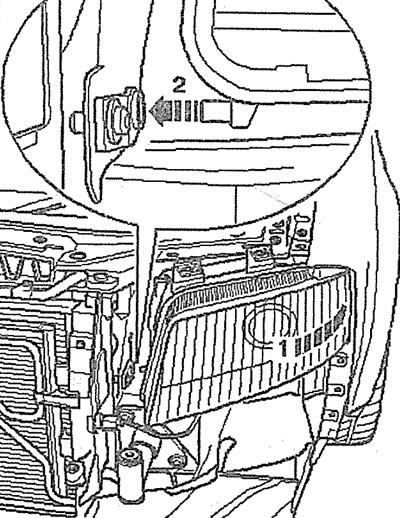

13.7. Усталюеце фару ў праём на кузаве (гл. стрэлку 1), завядзіце вушка фары ў накіроўвалую (гл. стрэлку 2)
8. Пераканайцеся, што зазоры паміж корпусам фары і побач змешчанымі дэталямі кузава аднолькавыя. Пры неабходнасці выпраўце становішча фары.
Задні ліхтар

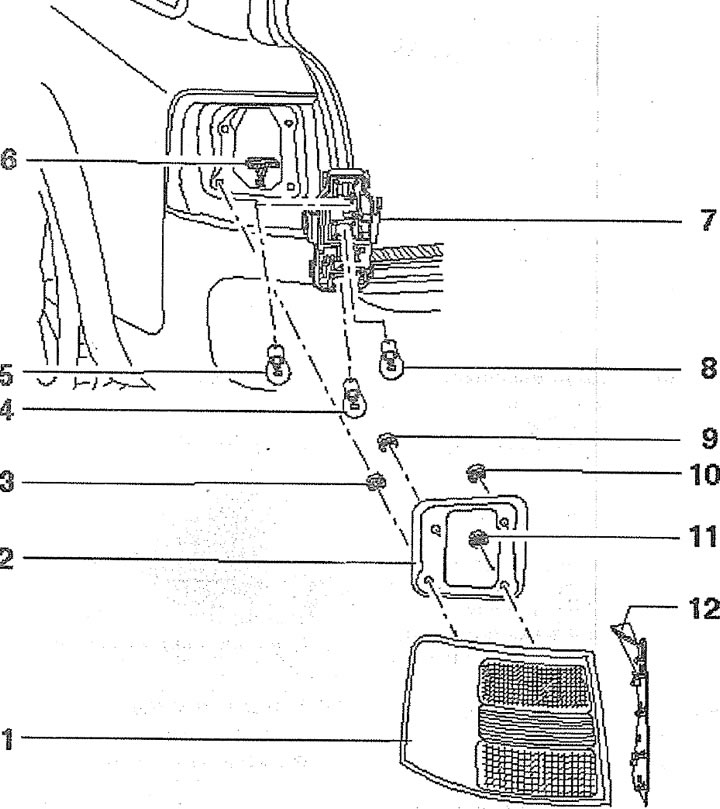

13.0а. Задні ліхтар:
1 - корпус ліхтара
2 - ушчыльняльная пракладка
3 - гайка. Момант зацяжкі - 4 Нм
4 - лямпачка стоп-сігналу/ліхтара задняга ходу (21/5 Вт)
5 - лямпачка паказальніка павароту (21 Вт)
6 - штэкер
7 - плата лямпачак
8 - лямпачка ліхтара задняга ходу (21 Вт)
9 - гайка. Момант зацяжкі - 4 Нм
10 - гайка. Момант зацяжкі - 4 Нм
11 - гайка. Момант зацяжкі - 4 Нм 12 - накладка
Зняцце
9. Выключыце запальванне.
10. Усталюйце перамыкач вонкавага асвятлення на панэлі прыбораў у становішча «О».
11. Зніміце бакавую абіўку багажніка.
12. Адлучыце штэкер 5, затым адкруціце гайкі 1-4 мацавання задняга ліхтара (гл. ілюстрацыю).

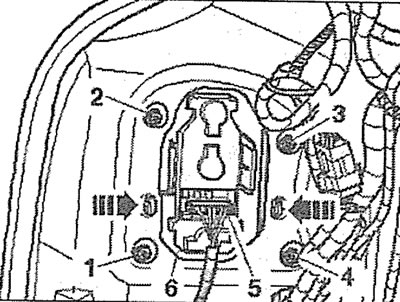

13.12. Адлучыце штэкер 6, затым адкруціце гайкі 1-4 мацаванні задняга ліхтара. Момант зацяжкі гаек - 4 Нм
13. Сцісніце фіксатары (гл. стрэлкі на ілюстрацыі 13.12) і акуратна выміце задні ліхтар.

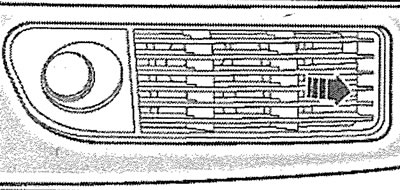

13.13. Зніміце вентыляцыйную рашотку ў ніжняй частцы бампера (гл. стрэлку)
Усталяванне
Усталёўка задняга ліхтара вырабляецца ў паслядоўнасці, зваротнай зняццю.
14. Агледзіце ўшчыльняльную пракладку задняга ліхтара. Пры наяўнасці пашкоджанняў пракладку заменіце.
Процітуманныя фары
Зняцце
15. Выключыце запальванне.
16. Усталюйце перамыкач вонкавага асвятлення на панэлі прыбораў у становішча «О».
17. Аўтамабілі з дызельным рухавіком. Зніміце пярэдні бампер (гл. адпаведны раздзел).
18. Зніміце вентыляцыйную рашотку ў ніжняй частцы бампера (гл. стрэлку на ілюстрацыі).

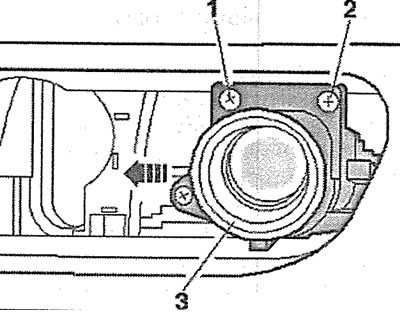

13.19. Выкруціце ніты 1 і 2 мацаванні противотуманной фары 3. Аўтамабілі выпуску да кастрычніка 2002 гады
19. Аўтамабілі выпуску да кастрычніка 2002 года. Выкруціце ніты 1 і 2 мацаванні противотуманной фары 3 і выміце яе з бампера, падаўшы ў кірунку, паказаным стрэлкай на ілюстрацыі.
20. Аўтамабілі выпуску з кастрычніка 2002 года. Выкруціце ніты (гл. стрэлкі на ілюстрацыі) мацаванні противотуманной фары і акуратна выміце яе з бампера.

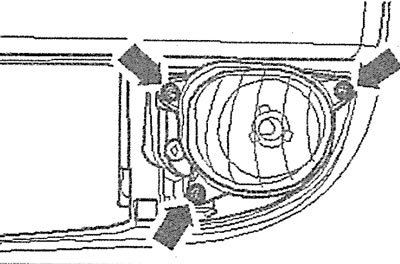

13.20. Выкруціце ніты (гл. стрэлкі) мацаванні противотуманной фары і акуратна выміце яе з бампера. Аўтамабілі выпуску з кастрычніка 2002 года
21. Адлучыце штэкер на тыльным баку супрацьтуманнай фары.
Усталяванне
Устаноўка противотуманной фары вырабляецца ў паслядоўнасці, зваротнай зняццю.
22. Момант зацяжкі нітаў мацавання противотуманной фары складае 6 Нм.
Бачны паўторнік паказальніка павароту
Зняцце
23. Выключыце запальванне.
24. Націсніце на рассейвальнік бакавога паўтаральніка паказальніка павароту ў напрамку, паказаным стрэлкай на ілюстрацыі, і акуратна выміце яго з мантажнай адтуліны на крыле.

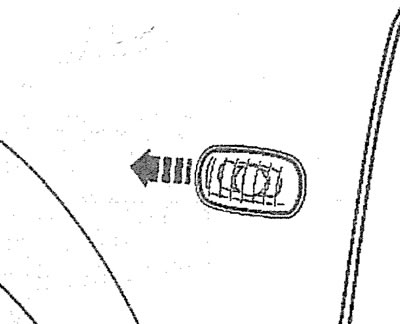

13.24. Націсніце на рассейвальнік бакавога паўторніка паказальніка павароту ў паказаным кірунку (гл. стрэлку) і акуратна выміце яго з мантажнай адтуліны на крыле
25. Адлучыце штэкер на тыльным баку бакавога паўтаральніка паказальніка павароту.
Усталяванне
Ўстаноўка бакавога паўторніка паказальніка павароту вырабляецца ў паслядоўнасці, зваротнай зняццю.
Дадатковы стоп-сігнал
Зняцце
26. Зніміце, падчапіўшы невялікі адвёрткай, абедзве заглушкі 2 з левага і правага бакоў дадатковага стоп-сігналу 1 (гл. ілюстрацыю).
27. Выкруціце дзве шрубы 3 (гл. ілюстрацыю 13.26).
28. Выміце дадатковы стоп-сігнал з мантажнай адтуліны, адціснуўшы фіксуючыя ланцужкі 4 (гл. ілюстрацыю 13.26), адлучыце штэкер.

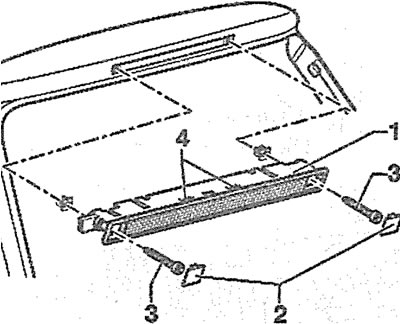

13.26. Зніміце, падчапіўшы невялікі адвёрткай, абедзве заглушкі 2 з левага і правага бакоў дадатковага стоп-сігналу 1
Усталяванне
Ўстаноўка дадатковага стоп-сігналу вырабляецца ў паслядоўнасці, зваротнай зняццю.
