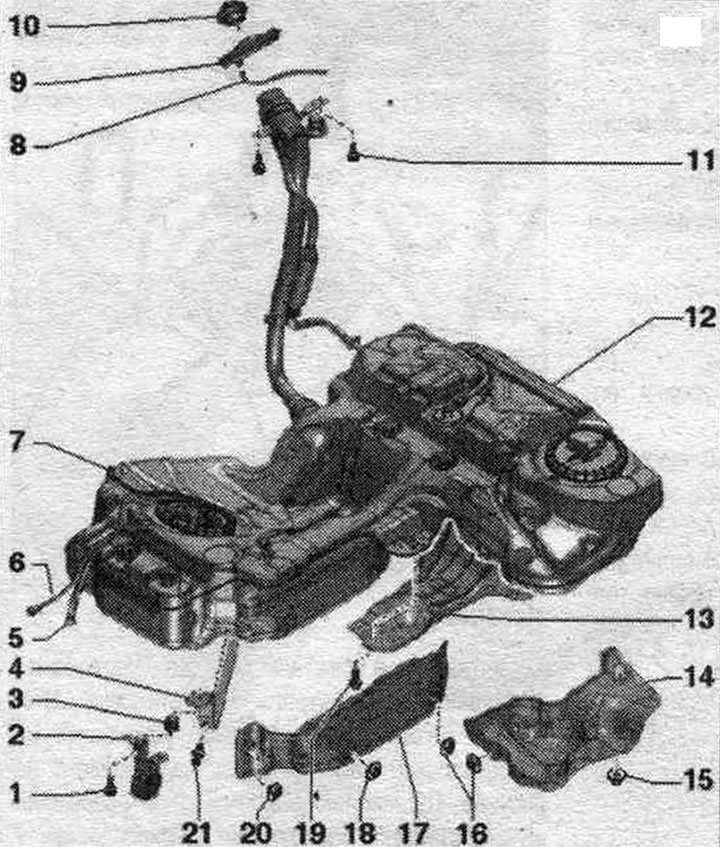

Паліўны бак, а/м з поўным прывадам
1. Болт.
2. Падвеска глушыцеля.
3. Буфер.
4. Стяжной хамут.
5. Якая падае топл. магістраль: да топл. фільтру; не перагінаць; закліпсаваны на топл. баку.
6. Зваротная топл. магістраль: ад ахаладжальніка паліва; не перагінаць; закліпсаваны на топл. баку; для адлучэння націснуць на фіксатар фітынга.
7. Паліваправод: толькі на а/м з аўтаномным абагравальнікам: да дазавальнай помпы аўтаномнага ацяпляльніка; не перагінаць; закліпсаваны на топл. баку; для адлучэння націснуць на фіксатар фітынга.
8. Пераліўны шланг: падвешаны на кранштэйне бампера.
9. Гумавая чара.
10. Вечка: загарнуць да пстрычкі; прымацаваная да вузла лючка топл. бака пры дапамозе фіксатара.
11. Болт: для мацавання заліўной гарлавіны топл. бака; для адводу электрастатычнага разраду; 20 Нм.
12. Паліўны бак.
13. Стойка.
14. Цеплаахоўны экран топл. бака.
15/16. Гайка: 2 Нм.
17. Цеплаахоўны экран топл. бака.
18. Гайка: 2 Нм.
19. Болт: 20 Нм.
20. Гайка: 2 Нм.
21. Замкавая кліпса.

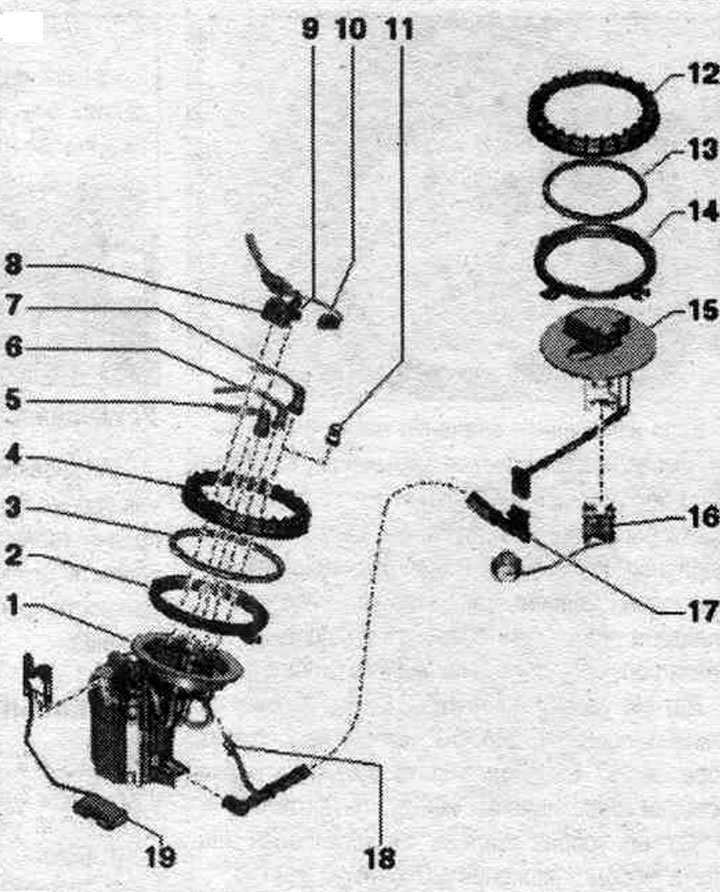

Модуль падачы паліва і датчык узроўня паліва
1. Блок падачы паліва: праверыць падачу які падпампоўвае топл. помпы "G6"; пасля ўсталёўкі заліць у а/м не меней 5 літраў паліва.
2. Разьбовае кольца.
3. Ушчыльн. абшэўка: замяніць; усталёўваць сухім.
4. Накідная гайка: замяніць; 120 Нм; зняцце і ўстаноўка пры дапамозе ключа для накідных гаек "Т40068 А".
5. Якая падае топл. магістраль: да топл. фільтру; не перагінаць; для адлучэння ад фланца націснуць на фіксатар фітынга; пры ўстаноўцы выконваць напрамак (падача або зваротны адвод), азначанае стрэлкай на запорным фланцы; закліпсаваны на топл. баку.
6. Зваротная топл. магістраль: ад ахаладжальніка паліва; не перагінаць; для адлучэння ад фланца націснуць на фіксатар фітынга; пры ўстаноўцы выконваць напрамак (падача або зваротны адвод), азначанае стрэлкай на запорным фланцы; закліпсаваны на топл. баку.
7. Паліваправод: толькі на а/м з аўтаномным абагравальнікам: да дазавальнай помпы аўтаномнага ацяпляльніка; не перагінаць; для адлучэння ад фланца націснуць на фіксатар фітынга; закліпсаваны на топл. баку.
8. Электр, раз'ём: для які падпампоўвае топл. помпы "G6" і датчыка ўзроўню паліва "G".
9. Электр, раз'ём: для датчыка ўзроўню паліва 2 "G169".
10. Электр, раз'ём: толькі на а/м з аўтаномным абагравальнікам: да дазавальнай помпы аўтаномнага ацяпляльніка.
11. Каўпачок: на а/м без аўтаномнага ацяпляльніка.
12. Накідная гайка: замяніць; 120 Нм; зняцце і ўстаноўка пры дапамозе ключа для накідных гаек "Т40068 А".
13. Ушчыльн. абшэўка: замяніць; усталёўваць сухім.
14. Разьбовае кольца.
15. Запорный фланец: да датчыка ўзроўня паліва 2 "G169".
16. Датчык узроўня паліва 2 "G169": пасля ўсталёўкі заліць у а/м не меней 5 літраў паліва.
17. Які ўсмоктвае трубаправод: пасля ўсталёўкі заліць у а/м не меней 5 літраў паліва.
18. Электр, раз'ём: для датчыка ўзроўню паліва 2 "G169".
19. Датчык ўзроўню паліва "G".
Зняцце і ўстаноўка якая ўсмоктвае магістралі

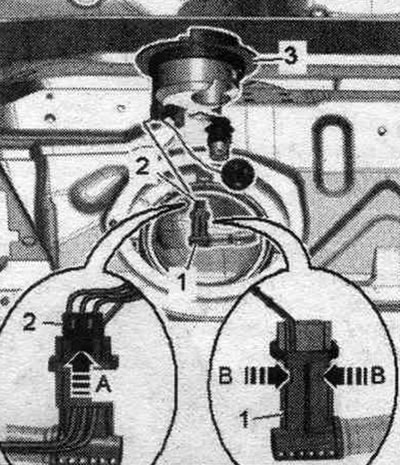

Зняцце блока падачы паліва. Зняць датчык узроўня паліва 2 "G169". Выняць датчык узроўня паліва 2 "G169" "паз. 3" разам з якая ўсмоктвае магістраллю "1" з адтуліны топл. бака. Пры выманні сачыць, каб не пагнуўся паплавок датчыка ўзроўня паліва 2 "G169". Адлучыць штэкерны раз'ём "2", націснуўшы на фіксатар "стрэлка А". Сціснуць клямку абцугамі "стрэлкі Ў" і зняць якая ўсмоктвае магістраль.
Ўстаноўка

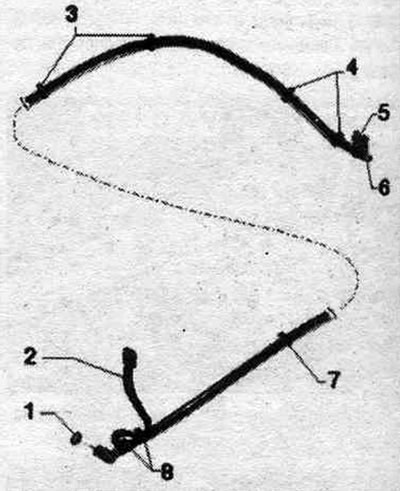

Ўстаноўка ў зваротным парадку. Падрыхтаваць якая ўсмоктвае магістраль "6" да ўсталёўкі. Штэкерны раз'ём "5" неабходна ўсталяваць на якая ўсмоктвае магістраль "6", як паказана на малюнку. Штэкерныя раздымы "2" і якая ўсмоктвае магістраль неабходна зафіксаваць 7 кабельнымі сцяжкамі "паз. 3, 4, 7, 8". Варта ўсталяваць ушчыльн. кольца "1" на якая ўсмоктвае магістраль.
Устанавіць якая ўсмоктвае магістраль "1" на клямку да пстрычкі. Падлучыць штэкерны раз'ём "2" і пераканацца ў надзейнасці мацавання. Працаваць варта акуратна, каб не пагнуць паплавок датчыка ўзроўня паліва 2 "G169" "паз. 3". Правесці якая ўсмоктвае магістраль з багажніка ў адтуліну топл. бака. Усталяваць новую ўшчыльн. абшэўку па-над фланцам і ўвесці ў пазу на топл. баку. Увесці руку ў пярэднюю адтуліну топлі. бака і ўсталяваць якая ўсмоктвае магістраль у мант. становішча. Устанавіць датчык ўзроўню паліва 2 "G169". Устанавіць модуль падачы паліва. Пасля ўсталёўкі якая ўсмоктвае магістралі запіць у а/м не меней 5 літраў паліва.
А/м з аўтаномным абагравальнікам: Прапампоўка якая падае топл. магістралі.

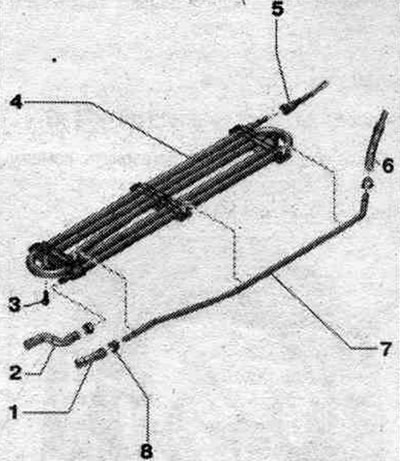

Ахаладжальнік паліва
Ахаладжальнік рухавіка размешчаны справа пад дном.
1. Якая падае топл. магістраль: да топл. фільтру. 2. Зваротная топл. магістраль: да ахаладжальніка паліва. 3. Болт: 1,5 Нм. 4. Паліўны радыятар. 5. Зваротная топл. магістраль: да топл. баку; закліпсаваны на топл. баку; для адлучэння націснуць на фіксатар фітынга. 6. Якая падае топл. магістраль: ад топл. бака; закліпсаваны на топл. баку. 7. Якая падае топл. магістраль: да топл. фільтру; замацаваны на топл. баку. 8. Спружынны хамут.
