Сістэма доступу і санкцыянавання запуску рухавіка

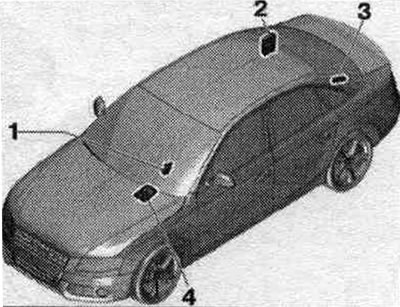

1. Перамыкач права доступу і запуску рухавіка "Е415"; месца ўстаноўкі: у пан. упраў, з кіроўчага боку.
2. Цэнтральны б/к сістэм камфорту "J393": месца ўсталёўкі: пад правай бакавой ашалёўкай багажніка.
3. Антэна цэнтр, замка і супрацьугонная сігналізацыі "R47": убудаваны ў заднім шкле.
4. Б/к ELV (электрамеханічнага блакавання рулявога вала) "J764".
Дэталі і вузлы сістэмы кантролю доступу без ключа

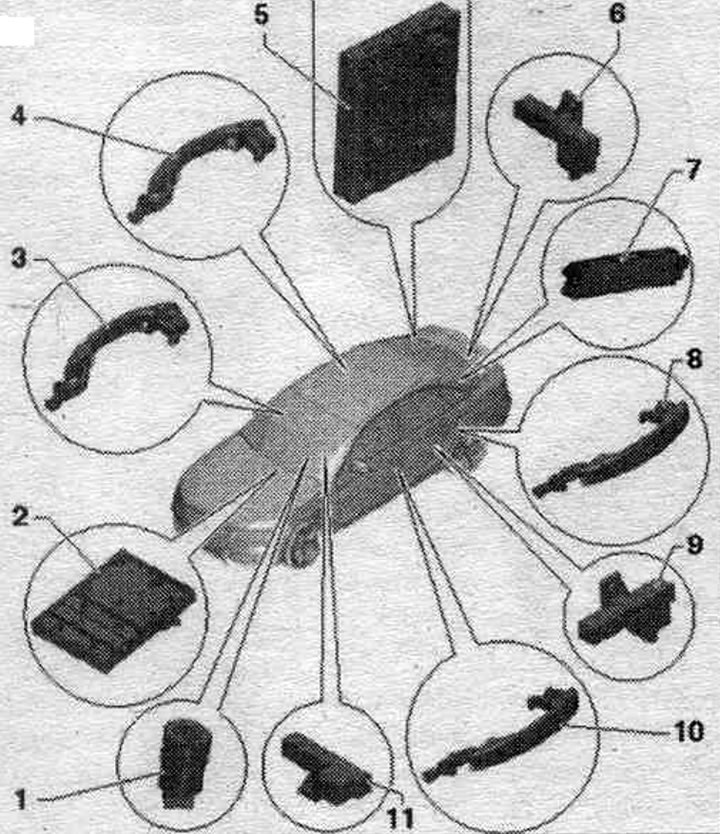

1. Кнопка упраў. правам доступу і запуску рухавіка "Е408"; месца ўстаноўкі пры камплектацыі MMI-Basis: у накладцы цэнтр, кансолі; месца ўстаноўкі пры камплектацыі MMI-Comfort: у мантажнай рамцы пан. упраў, мультымедыйнай сістэ. "Е380".
2. Б/к ELV (электрамеханічнага блакавання рулявога вала) "J764".
3. Вонкавая дзвярная ручка боку зав. пасаж.: з датчыкам дотыку вонкавай ручкі зав. правай дзверы "G606".
4. Вонкавая ручка дзвярэй са боку зав. пасаж. ззаду: з датчыкам дотыку вонкавай ручкі зад. правай дзверы "G418".
5. Цэнтральны б/к сістэм камфорту "J393": месца ўсталёўкі: пад правай бакавой ашалёўкай багажніка.
6. Антэна сіст. правы доступу і запуску рухавіка ў багаж, аддзяленні "R137"; месца ўстаноўкі: злева на шчытку зад. сценкі багажніка.
7. Антэна цэнтр, замка і супрацьугонная сігналізацыі "R47": убудаваны ў заднім шкле.
8. Вонкавая ручка дзвярэй са боку водзіць, ззаду: з датчыкам дотыку вонкавай ручкі зад. левай дзверы "G417".
9. Антэна сістэ. упраў. доступам і правам запуску рухавіка, левая "R200": месца ўстаноўкі: на зад. левай дзверы.
10. Вонкавая ручка кіроўчых дзвярэй: з датчыкам дотыку вонкавай ручкі зав. левых дзвярэй "G605".
11. Салонная антэна 1 сіст. правы доступу і запуску рухавіка "R138"; месца ўстаноўкі: наперадзе пад цэнтр, кансоллю.
Момант зацяжкі. Антэна 1 у салоне для сістэмы права доступу і запуску рухавіка "R138"

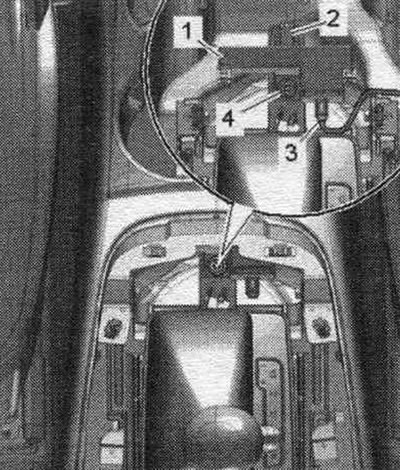

1. Салонная антэна 1 сіст. правы доступу і запуску рухавіка "R138".
2. Мацаванне.
3. Электр, штэкернае злучэнне.
4. Болт - 2 Нм.
Момант зацяжкі. Антэна сістэмы кіравання доступам і правам запуску рухавіка, левая "R200"

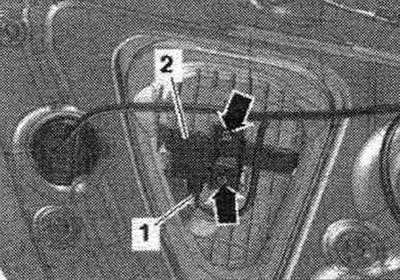

Зацягнуць балты "стрэлкі" на антэне сістэ. упраў. доступам і правам запуску рухавіка злева "R200" з момантам 2 Нм.
Момант зацяжкі. Антэна ў багажным адсеку для сістэмы права доступу і запуску рухавіка "R137"

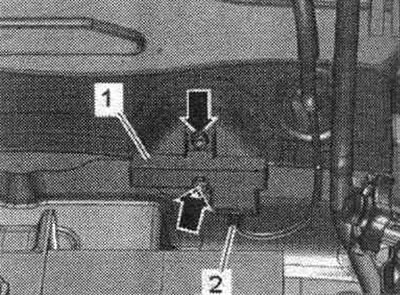

Зацягнуць гайкі "стрэлкі" на антэне ў багаж, адсеку сістэ. упраў. доступам і правам запуску рухавіка "R137" з момантам 2 Нм.
Схема мантажу вонкавай ручкі дзвярэй сістэмы кантролю доступу без ключа

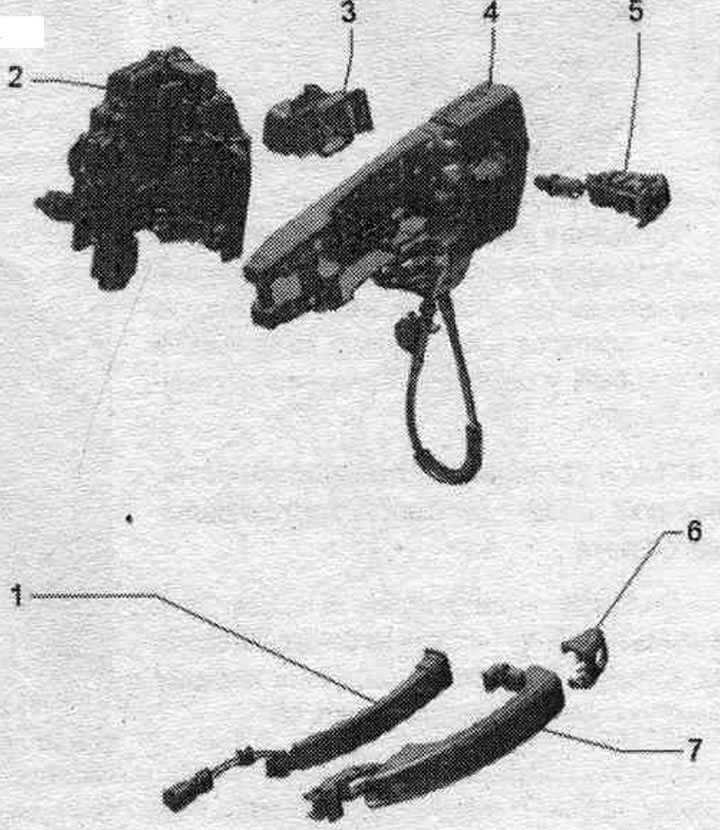

1. Датчык дотыку вонкавай ручкі дзвярэй: у вонкавай ручцы дзвярэй; дзверы пярэднія: датчык дотыку вонкавай ручкі зав. левых дзвярэй "G605", датчык дотыку вонкавай ручкі зав. правай дзверы "G606"; дзверы задняя: датчык дакранання ў знешняй ручцы зад. левых дзвярэй "G417", датчык дакранання ў вонкавай ручцы зад. правай дзверы "G418".
2. Дзвярны замак.
3. Накіроўвалая: выключальніка замка.
4. Апорны клямар.
5. Цыліндр замка: толькі з вадзіцельскага боку.
6. Заглушка: бок водзіць, для лічынкі замка, бок зав. пасаж., закрытае выкананне.
7. Вонкавая ручка дзвярэй.
Зняцце і ўстаноўка датчыка дотыку вонкавай ручкі пярэдняй дзверы "G605"/"G606"

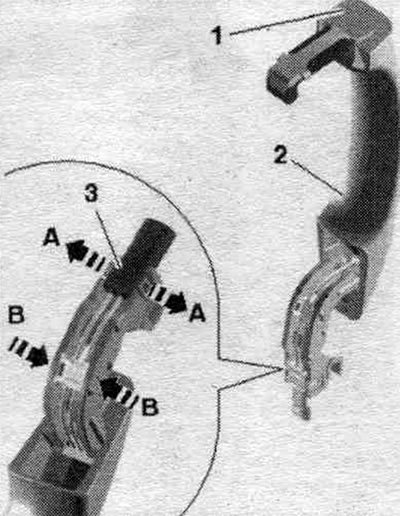

Зняць вонкавую ручку дзвярэй. Разблакаваць фіксатары "стрэлкі А" і дастаць раз'ём "3". Маленькай адвёрткай асцярожна разблакаваць зашчапкі "стрэлкі Ў" і зняць паляць правадоў. "Паз. 1, 2" не ўлічваць.

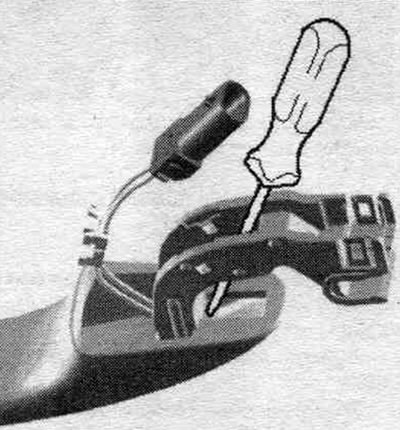

Усталяваць вялікую трывалую адвёртку на вонкавую ручку дзвярэй, як на малюнку. Вялікім высілкам выдушыць датчык дотыку вонкавай ручкі дзвярэй наперад з фіксатара на вонкавай ручцы дзвярэй. Выняць пярэдні датчык дотыку вонкавай ручкі з вонкавай ручкі дзвярэй.
Ўстаноўка ў зваротным парадку. Усунуць пярэдні датчык дотыку вонкавай ручкі да чутнай фіксацыі. Ўстаноўка вонкавай ручкі.
Зняцце і ўстаноўка салоннай антэны 1 сістэмы права доступу і дазволу запуску рухавіка "R138"
А/м з базавым абсталяваннем MMI-Comfort: Зняць накладку цэнтр, кансолі.
А/м з абсталяваннем MMI-Comfort: Зняцце пан. упраў, мультымедыйнай сістэ. "Е380".

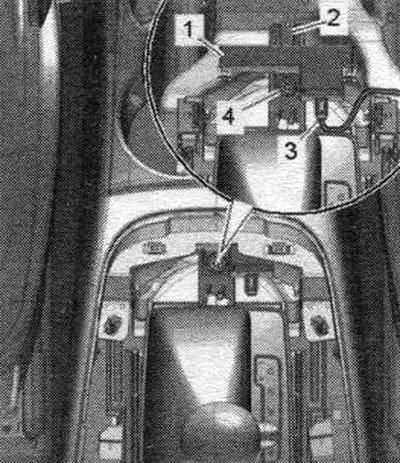

Усё: Раз'яднаць штэкернае злучэнне "3". Выкруціць ніт "4". Зняць унутраную антэну 1. сіст. санкцыянавання доступу і пуску рухавіка "R138", "паз. 1".
Ўстаноўка ў зваротным парадку. Пры ўсталёўцы сачыць за тым, каб антэна 1 у салоне для сістэ. упраў. доступам і запуску рухавіка "R138" увайшла ў зачапленне з мацаваннем "2".
А/м з базавым абсталяваннем MMI-Comfort: Усталяваць накладку цэнтр, кансолі.
А/м з абсталяваннем MMI-Comfort: Устаноўка пан. упраў, мультымедыйнай сістэ. "Е380".
Зняцце і ўстаноўка антэны сістэм кіравання доступам і правам запуску рухавіка злева "R200"

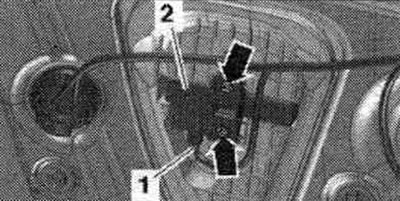

Зняць ашалёўку зад. дзверы. Вывярнуць балты "стрэлкі" і зняць левую антэну сістэ. кантролю доступу і пуску рухавіка "R200" "паз. 2". Раз'яднаць штэкернае злучэнне "1".
Ўстаноўка ў зваротным парадку. Усталяваць ашалёўку зад. дзверы.
Зняцце і ўстаноўка антэны сістэмы права доступу і запуску рухавіка ў багажным аддзяленні "R137"

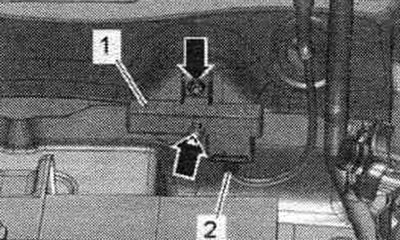

Адкінуць дно багажніка. У залежнасці ад камплектацыі, неабходна зняць мацаванне борт, прылады. Avant: зняць ашалёўку нішы запаснога кола. Выкруціць гайкі "стрэлкі". Зняць антэну сістэ. упраў. доступам і запуску рухавіка ў багаж, аддзяленні "R137" "паз. 1". Раз'яднаць штэкернае злучэнне "2".
Ўстаноўка ў зваротным парадку. Avant: усталяваць ашалёўку нішы запаснога кола.
