Плата рэле, блок засцерагальнікаў — замена камплектуючых (Audi A4 B8)

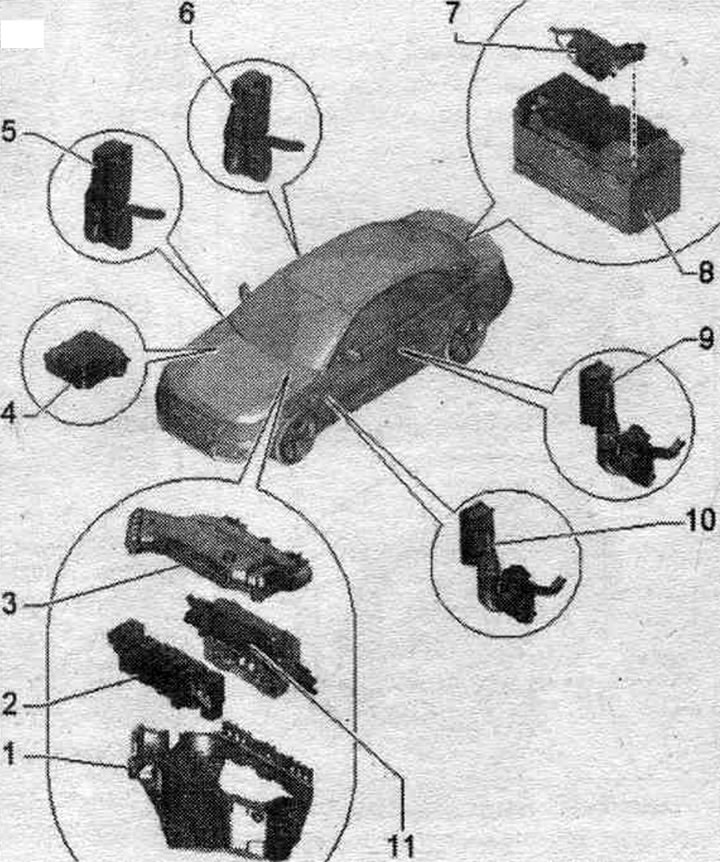

Камутацыйны блок у маторным адсеку, размеркавальнік, блок засцерагальнікаў АКБ

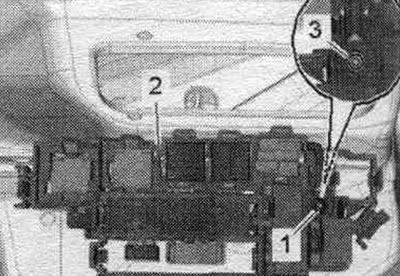

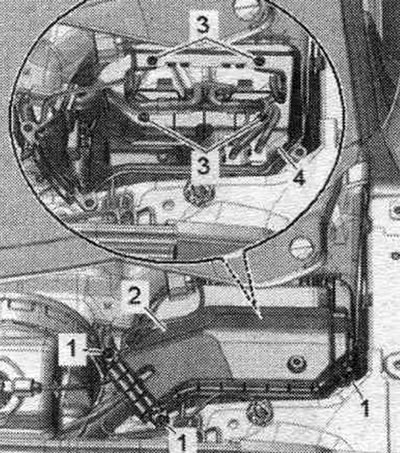

Момант зацяжкі камутацыйны блок маторнага адсека

Момант зацяжкі. Блок засцерагальнікаў У "SB" у камутацыйным блоку маторнага адсека

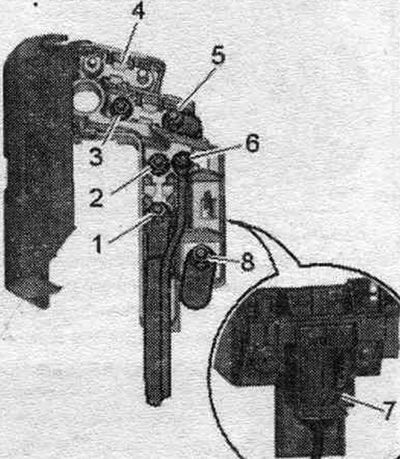

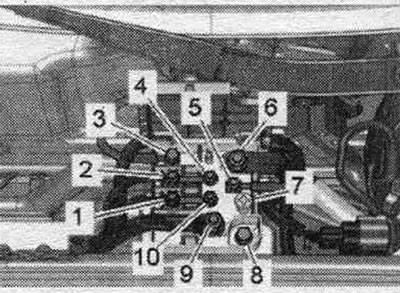

Момант зацяжкі. Разгалінавальнік 2 кл. 30 "TV22"

Момант зацяжкі. Блок засцерагальнікаў A "SA"

Зняцце і ўстаноўка электракаробкі ў маторным адсеку

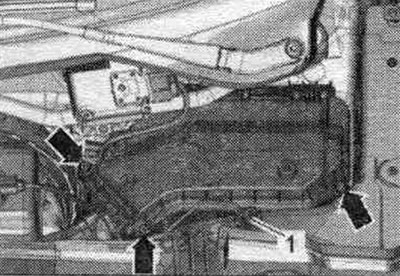

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняцце заліўнога патрубка для бачка стеклоомывателя. Зняць рухавік шклоачышчальніка. Выкруціць балты "стрэлкі" і зняць вечка камутацыйнага блока мантач. адсека. "Паз. 1" не ўлічваць.

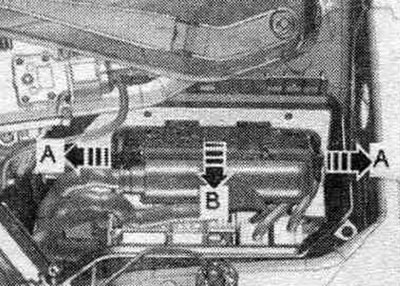

Разблакаваць фіксатары "стрэлкі А" і выняць б/к рухавіка "стрэлка Ў".

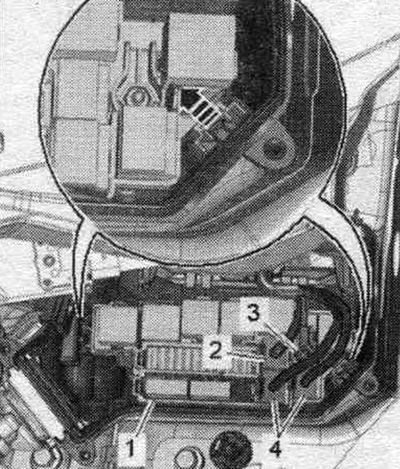

Пры наяўнасці, адлучыць раз'ём "2". Адлучыць раздымы "4" і адкруціць провад "3" на зав. і зад. баках. Разблакаваць фіксатары "стрэлка" і зняць блок засцерагальнікаў У "паз. 1". Вызваліць і зняць паляць правадоў рухавіка ў эл. скрынцы.

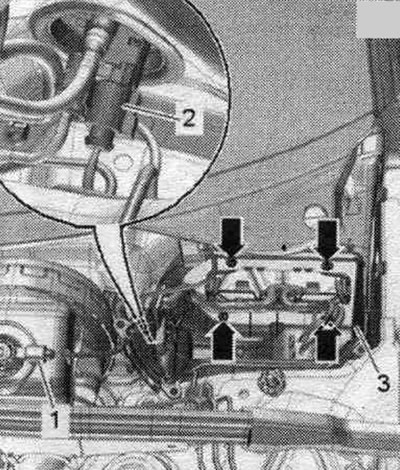

Калі маецца, зняць гукавы сігнал противоугонной сігналізацыі "Н12" і вольна абкласці паляць кабеляў. Выкруціць балты "стрэлкі", Адлучыць раз'ём "1" для датчыка папярэджання аб недастатковым узроўні тормаў. вадкасці "F34". Прыпадняць камутацыйны блок у мантач. адсеку "3" і адлучыць раз'ём "2" датчыка становішча педалі счаплення "G476".

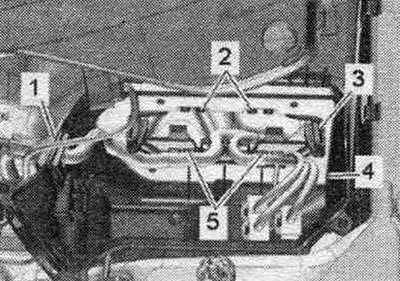

Зняць паляць правадоў "1" камутацыйнага блока мантач. адсека. Разблакаваць заціскі "2" і "5" і засунуць крапежную рамку "3" блокаў упраў. рухавіка як мага глыбей у салон а/м. Выняць камутацыйны блок мантач. адсека "4".



Ўстаноўка ў зваротным парадку. Усталяваць блок засцерагальнікаў В. Усталяваць гукавы сігнал супрацьугонная сігналізацыі "Н12". Падлучыць АКБ. Усталяваць рухавік шклоачышчальніка. Усталяваць заліўны патрубак для бачка стеклоомывателя.

Зняцце і ўстаноўка помехоподавляющего кандэнсатара "С24"

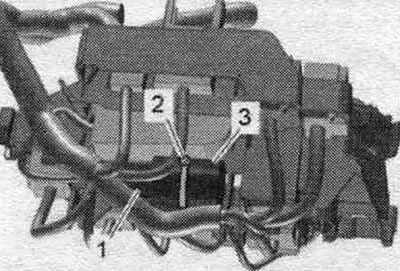

Зняць блок засцерагальнікаў У камутацыйнага блока ў мантач. адсеку. Раздымы не адлучаць. Адлучыць біндэр "2". Раз'яднаць штэкернае злучэнне "1". Зняць кандэнсатар падаўлення радыёперашкод "С24" "паз. 3".





Ўстаноўка ў зваротным парадку. Усталяваць блок засцерагальнікаў У камутацыйнага блока ў мантач. адсеку.

Блок засцерагальнікаў У "SB" у камутацыйным блоку маторнага адсека, здыманне і ўсталёўка

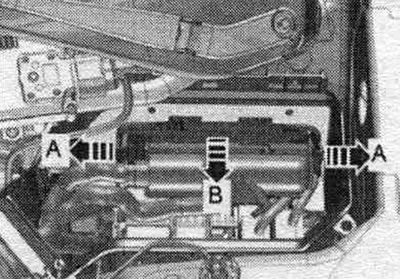

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняцце заліўнога патрубка для бачка стеклоомывателя. Выкруціць балты "стрэлкі" і зняць вечка камутацыйнага блока мантач. адсека. "Паз. 1" не ўлічваць. Разблакаваць фіксатары "стрэлкі А" і выняць б/к рухавіка "стрэлка Ў".

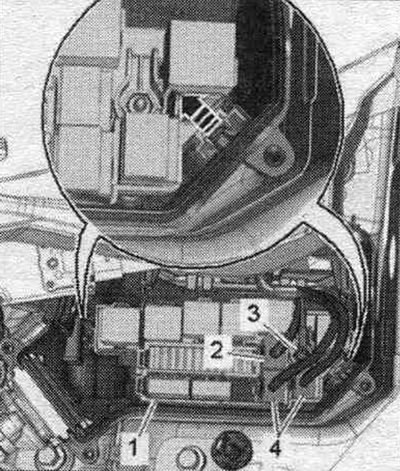

Пры наяўнасці, адлучыць раз'ём "2". Адлучыць раздымы "4" і адкруціць провад "3". Разблакаваць фіксатары "стрэлка" і зняць блок засцерагальнікаў У "паз. 1". Вызваліць і зняць паляць правадоў рухавіка ў эл. скрынцы.

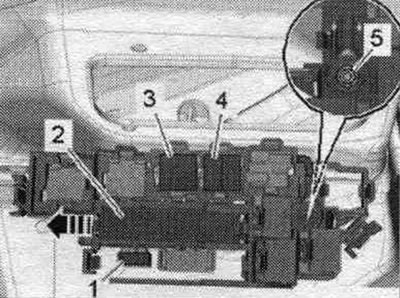

Адкруціць электрычную лінію "5". Выняць рэле "3" і блокі кіраван. "4" з блока засцерагальнікаў В. Разблакаваць заціск "стрэлка", блок засцерагальнікаў "2" выціснуць таму і зняць. Разблакаваць заціск і выціснуць назад доп. блок засцерагальнікаў "1".

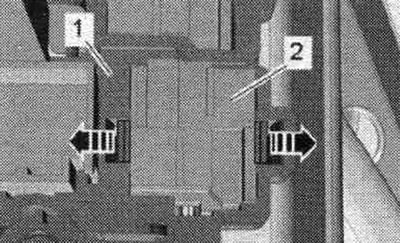

Разблакаваць заціскі "стрэлкі" і выціснуць блок рэле "2" таму з трымальніка "1". Выняць блок засцерагальнікаў У з камутацыйнага блока мантач. адсека.



Ўстаноўка ў зваротным парадку. Усталяваць заліўны патрубак для бачка стеклоомывателя. Падлучыць АКБ.

Блок засцерагальнікаў у камутацыйным блоку маторнага адсека, зняцце і ўстаноўка

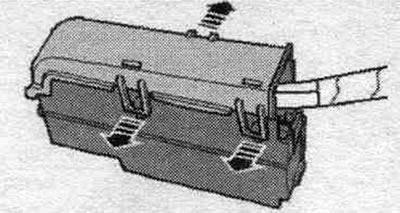

Зняць блок засцерагальнікаў В. Разблакаваць заціск "стрэлка", блок засцерагальнікаў "2" выціснуць назад і зняць. Не прымаць да ўвагі астатнія пазіцыі. Разблакаваць (пры наяўнасці) фіксатар і зняць яго з блока засцерагальнікаў. Выняць засцерагальнікі з блока. Разблакаваць фіксатары "стрэлкі" і зняць крышку блока засцерагальнікаў.

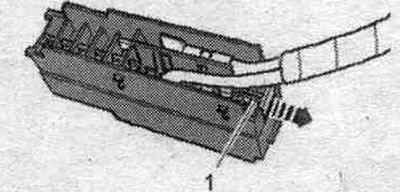

Выняць фіксуючыя планкі "1" штэкерных злучэнняў "стрэлка" і выняць штэкерныя злучэнні з кантактнай калодкі.





Ўстаноўка ў зваротным парадку. Устанавіць блок засцерагальнікаў В. Падлучыць АКБ.

Зняцце і ўстаноўка разгалінавальніка 2 кл. 30 "TV22"

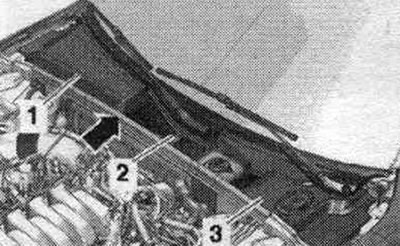

А/м выпуску да 05.2008 г.: Расфіксаваць і зняць кажух водаадводнага жолаба "2". "Паз. 1, 3" і "стрэлку" не ўлічваць.

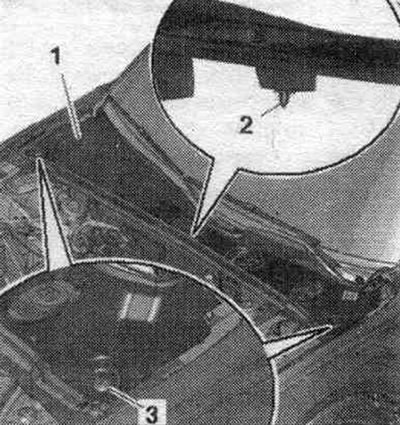

А/м выпуску з 06.2008 г.: Выкруціць шрубы "3". Адмацаваць фіксатары "2" ад мацаванняў і зняць кажух водаадводнага кораба "1".

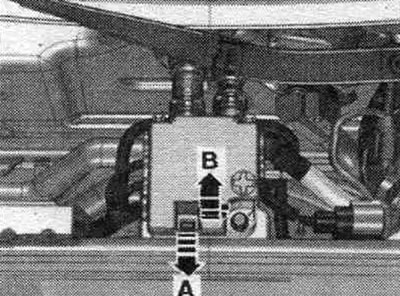

Усё: Разблакаваць фіксатар "стрэлка А" і зняць вечка "стрэлка Ў".

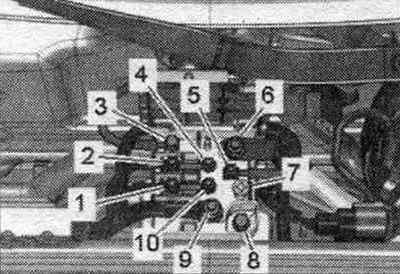

Адкруціць правады "1, 2, 3, 5, 6, 9". Выкруціць ніт "8" і зняць з расцяжкі разветвитель 2 кл. 30 "TV22". "Паз. 4, 7, 10" не ўлічваць.



Ўстаноўка ў зваротным парадку.

Адлучэнне дзвярнога раздзяляльнага раздыма

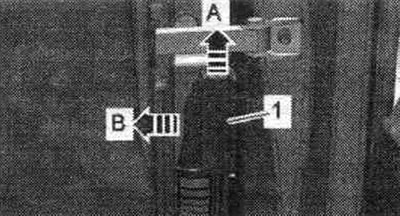

Разблакаваць штэкерны фіксатар па "кірунку стрэлкі А" і выняць вонкі падзяляльны штэкер дзвярэй "1" "стрэлка Ў".

Зняцце і ўстаноўка блока засцерагальнікаў A "SA" у багажным адсеку

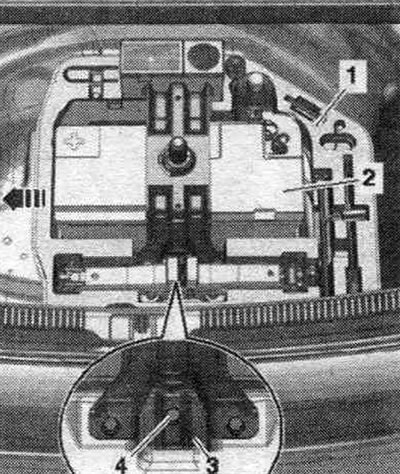

Адлучыць провад масы на АКБ пры выключаным запальванні. Выняць мацаванне "1" для борт, інструмента. Пры наяўнасці, зняць нізкачашчынны дынамік "1". Калі засцерагальнік А не атрымоўваецца зняць з высновы АКБ, вывярнуць ніт "4" крапежнай клямары АКБ "3" і вылучыць АКБ "2" з мацавання трохі налева "стрэлка".

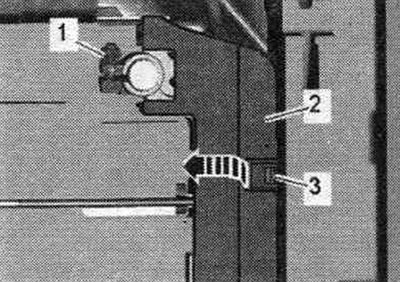

Прыслабіць гайку "1" на некалькі абарачэнняў і адлучыць клему плюсавога провада з блокам засцерагальніка А ад полюса АКБ. Разблакаваць спружынны фіксатар "3" і адкрыць вечка "2" над блокам засцерагальнікаў А "стрэлка".

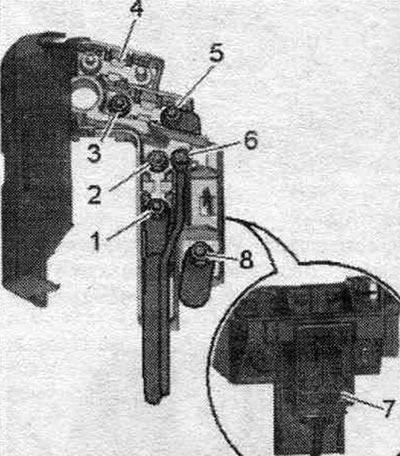

Адкруціць эл. кабелі "1, 5, 6, 8". Зняць клему "4" плюсавага провада з блокам засцерагальнікаў А з вываду АКБ. Зняць пірапатрон адключэння АКБ "N253" "паз. 7". Выняць блок засцерагальнікаў А.



Ўстаноўка ў зваротным парадку. Устанавіць пірапатрон адключэння АКБ "N253". Устанавіць крапежную клямку. Падлучыць АКБ.
