Асістэнт змены паласы руху

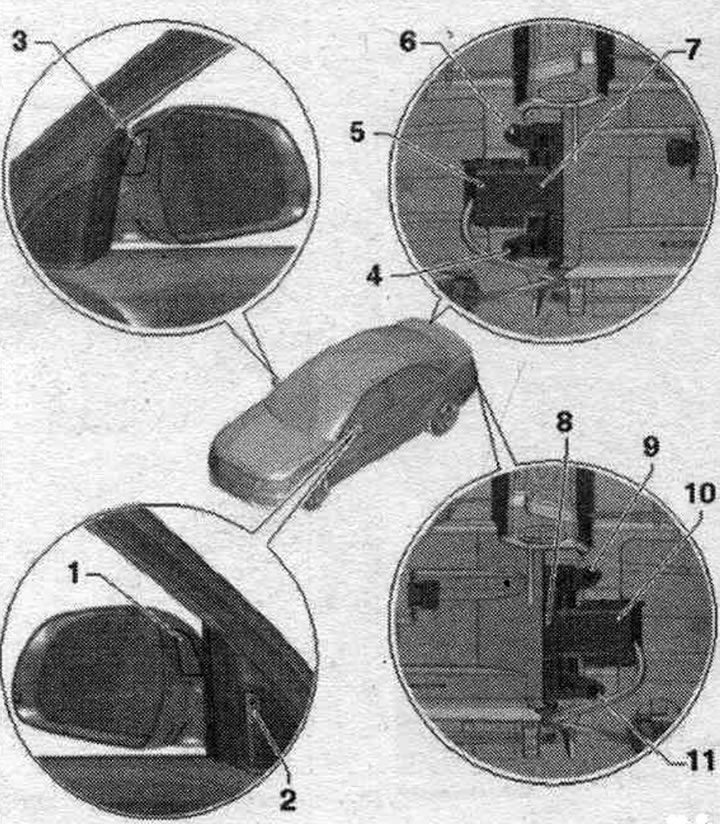

1. Сігнальная лямпа асістэнта руху па паласе ў вонкавым люстэрку з боку водзіць. "К233".
2. Кнопка асістэнта руху па паласе "Е530".
3. Сігнальная лямпа асістэнта руху па паласе ў вонкавым люстэрку з боку зав. пасаж. "К234".
4/6/9/11. Ніт: 3,5 Нм.
5. Электр, штэкернае злучэнне.
7. Б/к асістэнта руху па паласе "J769".
8. Б/к 2 асістэнты руху па паласе "J770".
10. Электр, штэкернае злучэнне.
Зняцце і ўстаноўка клавішы асістэнта змены паласы руху "Е530"

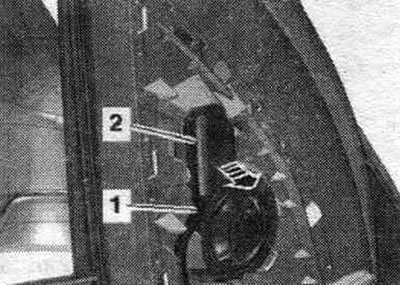

Выключыць запальванне. Зняць накладку высокачашчынных дынамікаў. Выняць клавішу асістэнта змены паласы руху "Е530" "паз. 2" з фіксатараў "стрэлка". Раз'яднаць штэкернае злучэнне "1".
Ўстаноўка ў зваротным парадку. Усталяваць накладку высокачашчынных дынамікаў.
Зняцце і ўстаноўка сігналізатара асістэнта змянення паласы руху ў знешнім люстэрку "К233"/"К234" аўтамабілі да 05.2009

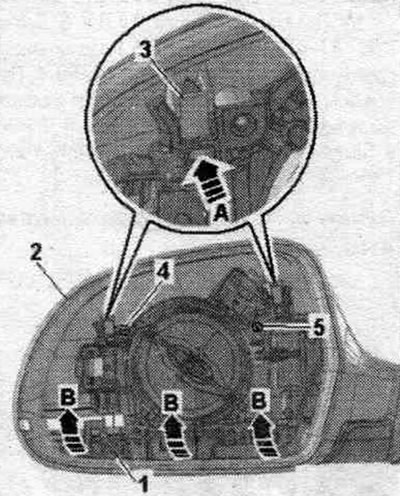

Зняць люстраное шкло. Выкруціць балты "4" і "5". Разблакаваць утрымлівальныя выступы "3" у "кірунку стрэлкі А". Разблакаваць заціск "1" і выняць корпус "2" вонкавага люстэрка задн. выгляду з абліцоўвання "стрэлкі Ў".

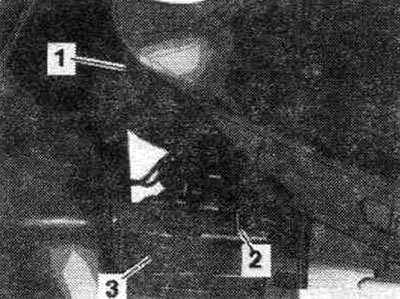

Націснуць уніз рэгулятар люстэрка і не да канца падняць уверх корпус "1" вонкавага люстэрка задн. віду. Адлучыць штэкерны раз'ём "2" сігналізатара асістэнта руху па паласе ад зав. часткі мацавання "3" рэгулятара люстэрка.

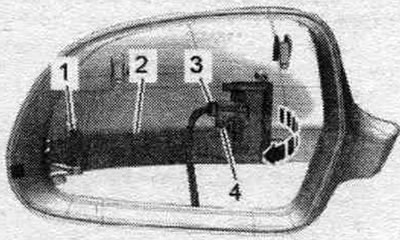

Пацягнуць корпус вонкавага люстэрка задн. выгляду ўверх і адлучыць раз'ём "3". "Паз. 1, 2, 4" і "стрэлка" не ўлічваць.

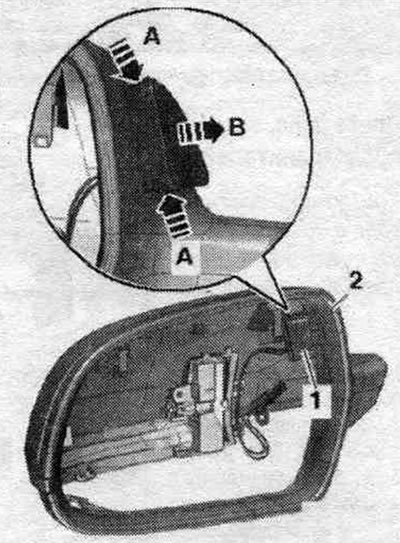

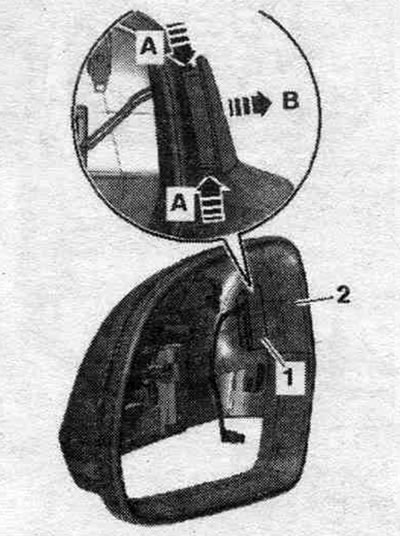

Разблакаваць мацаванні "стрэлкі А" і выдушыць сігналізатар "1" асістэнта руху па паласе з корпуса "2" вонкавага люстэрка "стрэлка Ў".
Ўстаноўка ў зваротным парадку. Пры няспраўным святлодыёдзе варта замяніць сігналізатар асістэнта змены паласы руху ў вонкавым люстэрку ў зборы. Устанавіць корпус вонкавага люстэрка.
Зняцце і ўстаноўка сігналізатара асістэнта змянення паласы руху ў знешнім люстэрку "К233"/"К234" аўтамабілі з 06.2009

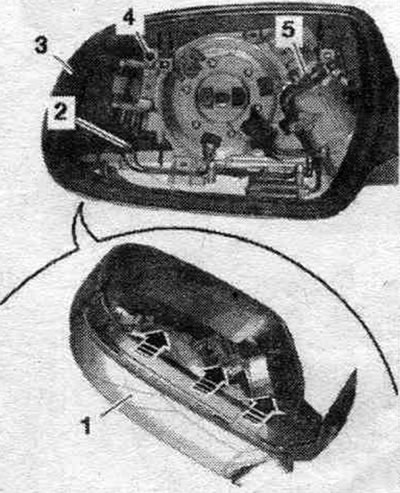

Зняць модуль peг. люстэркі. Выкруціць балты "4" і "5". Разблакаваць заціск "2" і зняць корпус "3" вонкавага люстэрка задн. віду з накладкі "1" "стрэлкі".

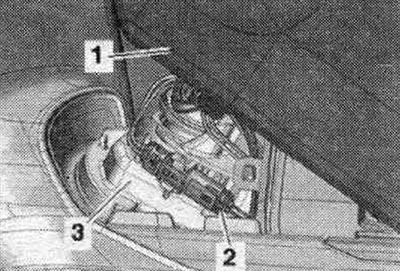

Вызваліць корпус "1" вонкавага люстэрка задн. выгляду так, каб быў бачны штэкерны раз'ём. Адлучыць штэкерны раз'ём "2" у зав. часткі мацавання "3" модуля per. люстэркі.

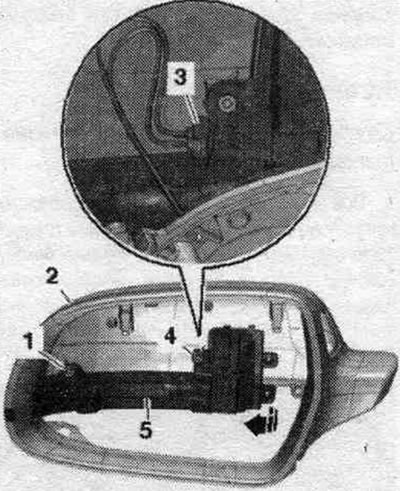

Пацягнуць корпус "2" вонкавага люстэрка задн. выгляду ўверх і адлучыць штэкерны раз'ём "3". "Паз. 1, 4, 5" і "стрэлку" не ўлічваць.
Разблакаваць мацаванні "стрэлкі А" і выдушыць сігналізатар "1" асістэнта руху па паласе з корпуса "2" вонкавага люстэрка "стрэлка Ў".
Ўстаноўка ў зваротным парадку. Пры няспраўным святлодыёдзе варта замяніць сігналізатар асістэнта змены паласы руху ў вонкавым люстэрку ў зборы. Устанавіць корпус вонкавага люстэрка.
Зняцце і ўстаноўка блока кіравання асістэнта змены паласы руху "J769"/"J770"

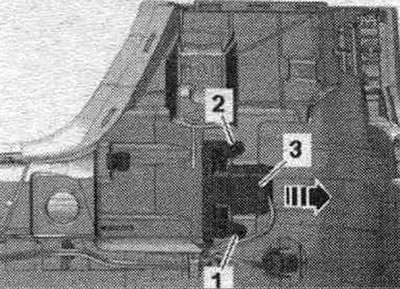

Зняць абліцоўванне задн. бампера. Раз'яднаць штэкернае злучэнне "3". Вывярнуць балты "1" і "2". Выняць б/к асістэнта змены паласы руху з мацавання на бамперы "стрэлка".
Ўстаноўка ў зваротным парадку. Усталяваць абліцоўванне задн. бампера. Калі накладка бампера была знята, то б/к асістэнта змены паласы руху "J769"/"J770" павінен быць адкалібраваць зноўку.
