Блок рэле, блок засцерагальнікаў у салоне — зняцце і ўстаноўка (Audi A4 B8)

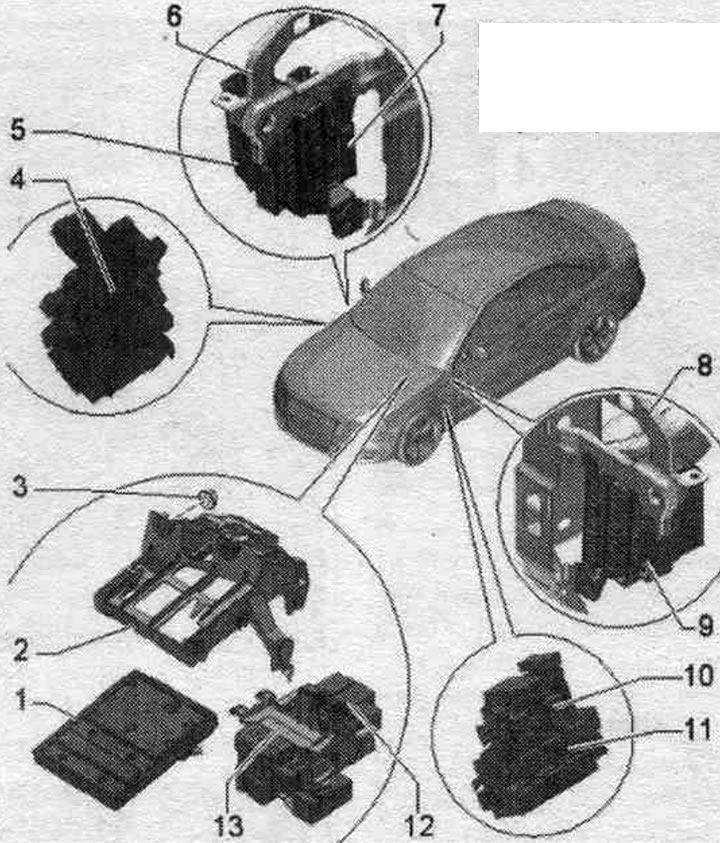

Блок рэле і засцерагальнікаў пярэдняй панэлі, блок рэле і засцерагальнікаў стойкі А

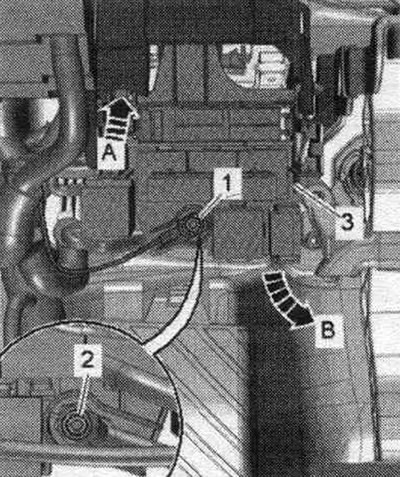

Моманты зацяжкі блока рэле і засцерагальнікаў на 4 пазіцыі з разьбовым злучэннем

Зняцце і ўстаноўка блока засцерагальнікаў З "SC" з калодкай засцерагальнікаў, перадпакой панэль злева

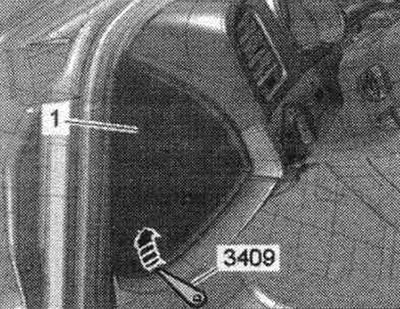

Прыпадняць бакавую накладку "1" зав. панэлі клінам "3409" "стрэлка" і зняць.

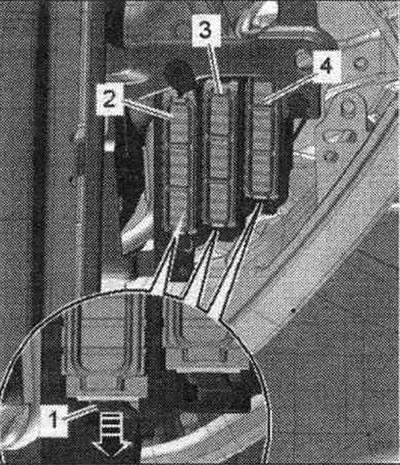

Разблакаваць заціскі "1" у "кірунку стрэлкі" і выпрэсаваць блокі засцерагальнікаў "2...4" па кірунку назад з блока засцерагальнікаў С.

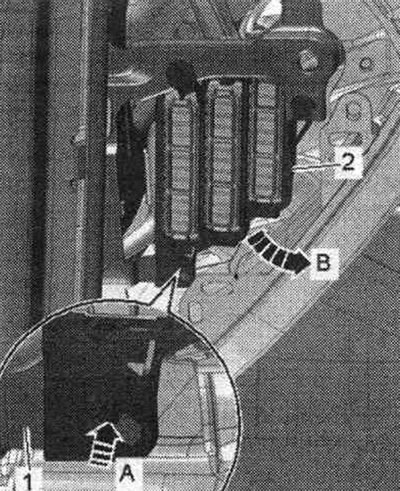

Разблакаваць заціск "стрэлка А" і выняць блок засцерагальнікаў З "паз. 2" у кірунку стрэлкі Ў- да цэнтр, трубе "1" зав. панэлі.





Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка блока рэле і засцерагальнікаў на 3 пазіцыі

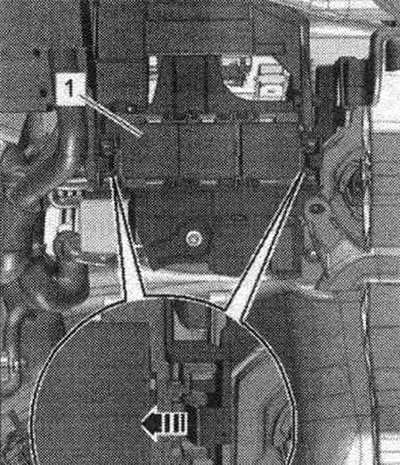

Выключыць запальванне. Зняць кажух зав. панэлі са боку водзіць.. Зняць блок рэле і засцерагальнікаў на 3 пазіцыі, для гэтага націснуць спружынныя зашчапкі па "кірунку стрэлкі" і зняць блок рэле і засцерагальнікаў "1". Адлучыць калодкі засцерагальнікаў на блоку рэле і засцерагальнікаў.

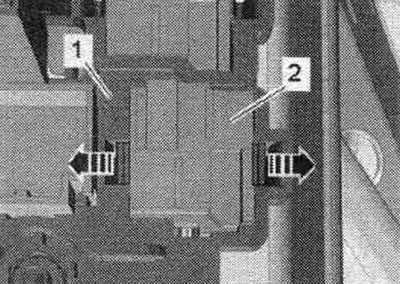

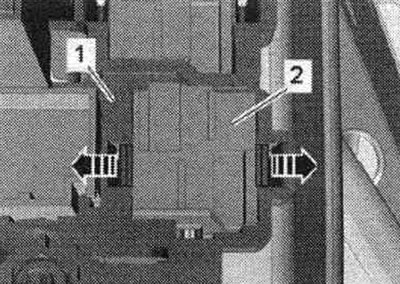

Выняць рэле і блокі управл.. Разблакаваць заціскі "стрэлкі" і выціснуць блок рэле "2" таму з трымальніка "1".



Ўстаноўка ў зваротным парадку. Устанавіць кажух зав. панэлі з боку кір.

Зняцце і ўстаноўка блока рэле і засцерагальнікаў на 4 пазіцыі з разьбовым злучэннем

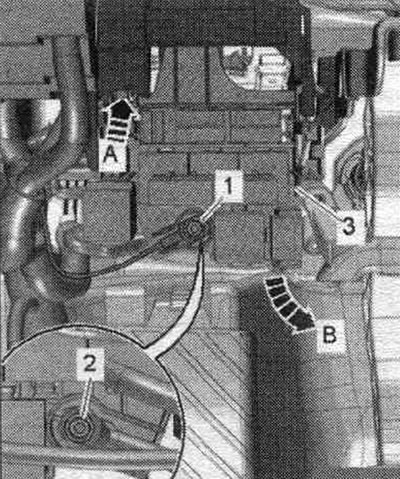

Выключыць запальванне. Зняць кажух зав. панэлі са боку водзіць.. Зняць блок рэле і засцерагальнікаў на 3 пазіцыі, для гэтага націснуць спружынныя зашчапкі па "кірунку стрэлкі" і зняць блок рэле і засцерагальнікаў "1". Перад выкручваннем пазначыць эл. правады "1" і "2" для наступнай усталёўкі. Выкруціць провад "1" на блоку рэле і засцерагальнікаў на 4 пазіцыі. Разблакаваць спружынную зашчапку "стрэлка А" і выняць блок рэле і засцерагальнікаў "3" з мацавання "стрэлка Ў". На зад. баку выкруціць провад "2" на блоку рэле і засцерагальнікаў на 4 пазіцыі. Адлучыць блок засцерагальнікаў ад блока рэле.



Выняць рэле і блокі управл.. Разблакаваць заціскі "стрэлкі" і выціснуць блок рэле "2" таму з трымальніка "1".

Ўстаноўка ў зваротным парадку. Устанавіць кажух зав. панэлі з боку кір.

Зняцце і ўстаноўка блока кіравання бартавой сеткі "J519"

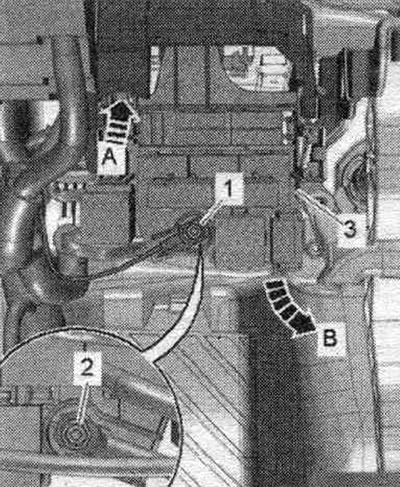

Пры замене б/к абраць у рэжыме Кіраваны пошук невыпр. або Вядзёныя функцыі функцыю Замена адпаведнага б/к. Выключыць запальванне. Зняць кажух зав. панэлі з боку водзіць.. Зняць блок рэле і засцерагальнікаў на 3 пазіцыі. для гэтага націснуць на спружынныя зашчапкі па "кірунку стрэлкі" і зняць блок рэле і засцерагальнікаў "1". Выкруціць провад "1" на блоку рэле і засцерагальнікаў на 4 пазіцыі. Разблакаваць спружынную зашчапку "стрэлка А" і выняць блок рэле і засцерагальнікаў "3" з мацавання "стрэлка Ў". "Паз. 2" не ўлічваць.

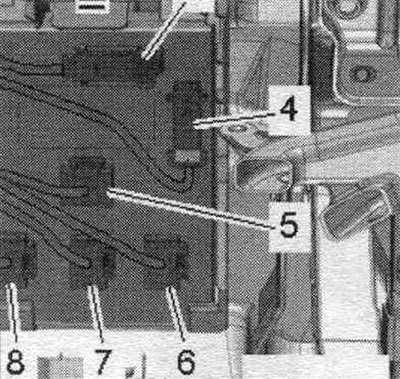

Разблакаваць спружынную зашчапку "стрэлка" і выняць уніз б/к бартавой сеткі "J519" "паз. 1" з мацавання. Адлучыць раздымы "2, 5, 6, 7, 8". Адлучыць штэкерныя раздымы "3" і "4".

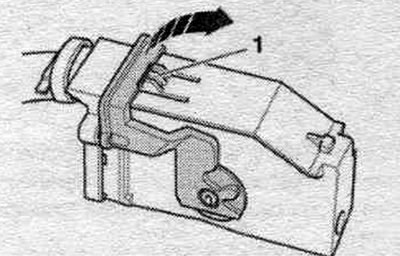

Для адлучэння эл. раздыма націснуць на ахоўны фіксатар "1", павярнуць крапежную клямар у "кірунку стрэлкі" і зняць раз'ём.



Ўстаноўка ў зваротным парадку. Устанавіць кажух зав. панэлі з боку кір.

Зняцце і ўстаноўка мацавання для блока рэле і засцерагальнікаў з блокам кіравання бартавой сеткі "J519"

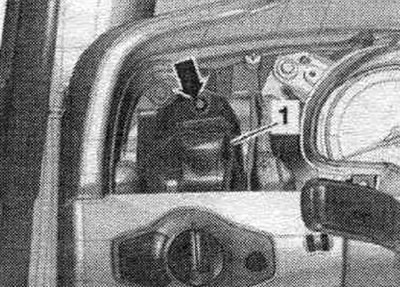

Зняць левы бакавы дэфлектар зав. панэлі. Вывярнуць ніт "стрэлка" паветравода "1". Паветравод не падлягае зняццю.

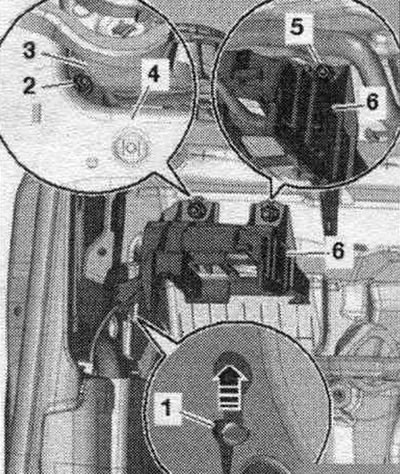

Зняць б/к бартавой сеткі "J519". Праштурхнуць падаўжальнік з кантавой галоўкі паміж паветраводам "3" і цэнтр, трубкай "4" і вывярнуць гайку "2". Вывярнуць гайку "5", для гэтага правесці падаўжальнік з кантавой галоўкай узбоч ад мацавання "6", як на малюнку. Зняць мацаванне з разьбовых шпілек. Адмацаваць стопорный язычок "1" мацаванні на бакавой накіроўвалай стойкі А "стрэлка". для гэтага адкінуць мацаванне па кірунку да салона.

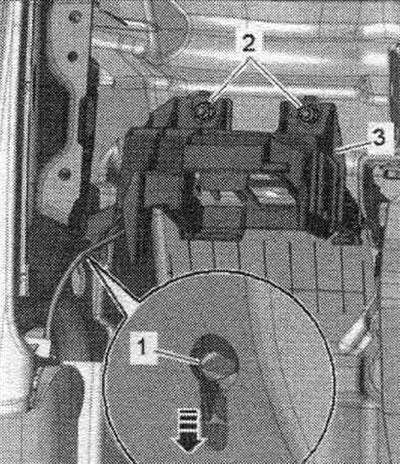

Ўстаноўка ў зваротным парадку. Усталяваць кранштэйны "1" мацавання "3" на бакавой накіроўвалай стойкі А "стрэлка". Зацягнуць гайку "2".





Ўстаноўка паветравода да дэфлектара панэлі прыбораў злева. Зняць левы бакавы дэфлектар зав. панэлі.

Зняцце і ўстаноўка 6-кантактнай штэкернай калодкі А стойка бок кіроўцы

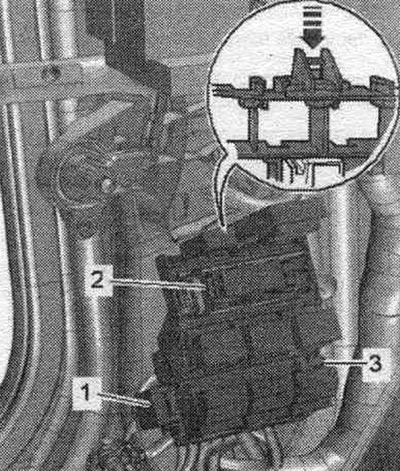

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць абліцоўванне ніжняй левай стойкі А. Націснуць на фіксатар у "напрамку стрэлкі" і зняць штэкерную калодку "3" на стойцы А. Раскліпсаваць блокі засцерагальнікаў на штэкернай калодцы. Адлучыць раз'ём "1".



Airbag. Зняць мацаванне "2" для раздзяляльнага раздыма шыны CAN у салоне "T46i".

Выняць рэле і блокі управл.. Разблакаваць заціскі "стрэлкі" і выціснуць блок рэле "2" таму з трымальніка "1".



Ўстаноўка ў зваротным парадку. Усталёўка мацавання для раздзяляльнага раздыма шыны CAN у салоне "T46i". Падлучыць штэкерны раз'ём Airbag. Усталяваць абліцоўванне ніжняй левай стойкі А. Падлучыць АКБ.

Зняцце і ўстаноўка раздзяляльнага раздыма шыны CAN, салон "T46i"

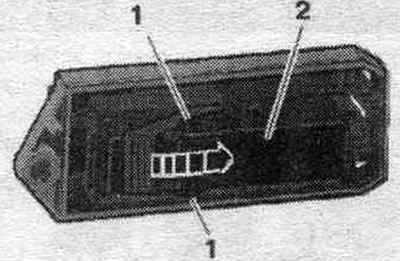

Выключыць запальванне. Зняць абліцоўванне ніжняй левай стойкі А. Націснуць на фіксатары "1" і разблакаваць ахоўную клямар "стрэлка". Зняць правы CAN-падзяляльны раз'ём, салон "T46i" "паз. 2".



Ўстаноўка ў зваротным парадку. Усталяваць абліцоўванне ніжняй левай стойкі А.

Зняцце і ўстаноўка мацавання раздзяляльнага раздыма шыны CAN, салон "T46i"

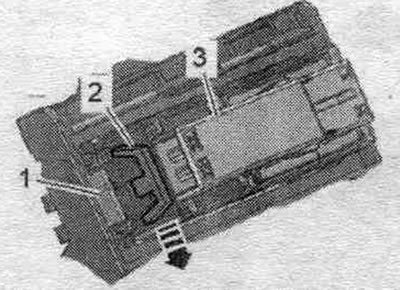

Зняць штэкерную калодку левай стойкі А. Зняць падзяляльны раз'ём шыны CAN, у салоне "T46i". Зрушыць ахоўны рычаг "2" у становішча адчынена "стрэлка". Націснуць на фіксатар "1" і выдушыць назад мацаванне "3" для падзяляльнага раздыма шыны CAN, у салоне "T46i".

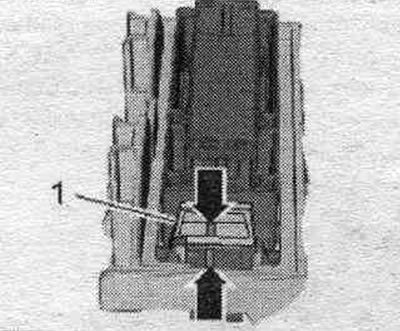

Ўстаноўка ў зваротным парадку. Зрушыць ахоўны рычаг "1" на мацаванні ў становішча зачынена. Абедзве пазнакі "стрэлкі" павінны знаходзіцца сябар супраць сябра.



Устанавіць раздзяляльны раз'ём шыны CAN, у салоне "T46i". Усталяваць штэкерную калодку левай стойкі А.

Зняцце і ўстаноўка блока засцерагальнікаў D "SD" з блокам засцерагальнікаў на пярэдняй панэлі справа

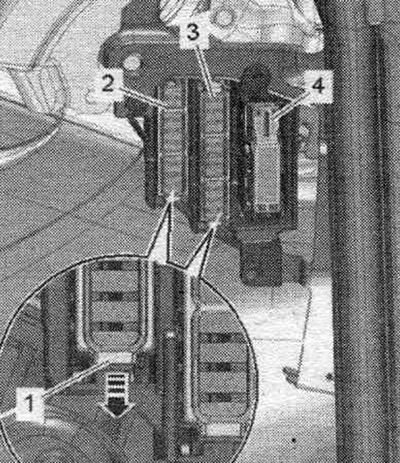

Выключыць запальванне. Зняць зав. скрыню. Зняць мацаванне для раздзяляльнага раздыма шыны CAN, у салоне "T46i" "паз. 4". Разблакаваць заціскі "1" па "напрамку стрэлкі" і выпрэсаваць блокі засцерагальнікаў "2" і "3" па кірунку назад з блока засцерагальнікаў D.

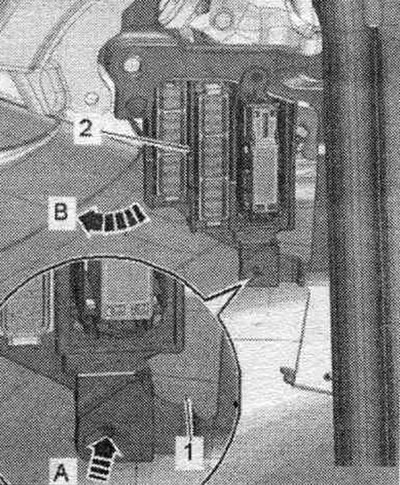

Разблакаваць заціск "стрэлка А" і выняць блок засцерагальнікаў D "паз. 2" у "напрамку стрэлкі У" да цэнтр, трубе "1" зав. панэлі.



Ўстаноўка ў зваротным парадку. Усталёўка мацавання для раздзяляльнага раздыма шыны CAN у салоне "T46i". Усталяваць зав. скрыню.

Зняцце і ўстаноўка 6-кантактнай штэкернай калодкі А стойка бок пярэдняга пасажыра

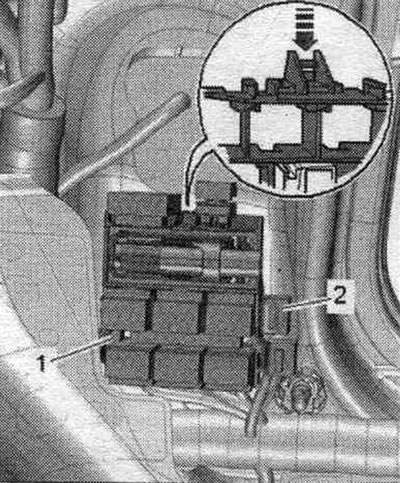

Адлучыць провад масы на АКБ пры выключаным запальванні. Зняць ашалёўку правай ніжняй стойкі А. Націснуць на фіксатар у "кірунку стрэлкі" і зняць штэкерную калодку "1" на стойцы А. Адшчоўкнуць блокі засцерагальнікаў "2" на калодцы. Пры наяўнасці, адлучыць раз'ём "2" Airbag.

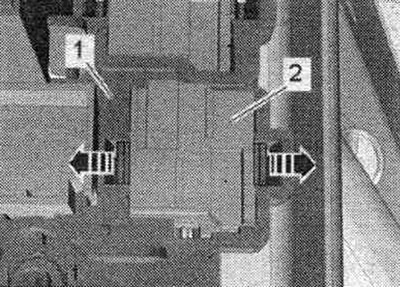

Выняць рэле і блокі управл.. Разблакаваць заціскі "стрэлкі" і выціснуць блок рэле "2" таму з трымальніка "1".



Ўстаноўка ў зваротным парадку. Падлучыць штэкерны раз'ём Airbag. Усталяваць ашалёўку ніжняй правай стойкі А. Падлучыць АКБ.
