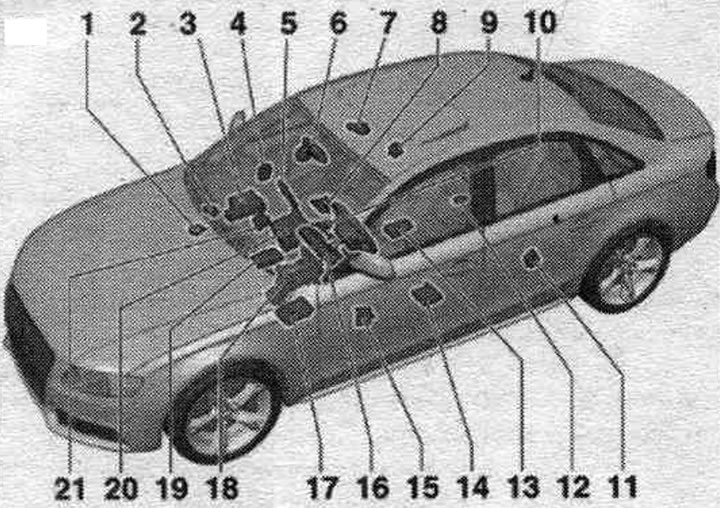

Агляд блокаў кіравання ў салоне аўтамабіля
1. Б/к карэктара фар "J431".
1. Б/к сіст. адаптыўнага асвятлення і карэктара фар "J745".
2. Б/к вентылятара прытокавага паветра "J126".
3. Б/к зав. пан. упраў, і індыкацыі інфарм, сіст. "J523": для а/м з MMI Basic; месца ўстаноўкі: за рэчавай скрыняй; для а/м з MMI High
3. CD-чэйнджар "R41"/DVD-чэйнджар "R161": для а/м з MMI, для а/м без MMI.
3. Б/к счытвальнай прылады чып-карт "J676".
4. Б/у дзверы зав. пасаж. "J387".
5. Панэль індыкацыі б/к зав. пан. упраў., індыкацыі і выдачы інфармацыі "J685".
6. Салоннае люстэрка задн. выгляду з аўтаматычным зацямненнем "Y7" з датчыкам дажджу і асветленасці "G397".
7. Б/к ссоўнага люка "J245" з электрарухавіком ссоўнага люка "V1".
8. Прымаперадаючая прылада тэлефона "R36".
8. Б/к peг. зав. пасаж, сядзенні з функцыяй памяці "J521"; месца ўстаноўкі: пад сядзеннем зав. пасаж.
9. Б/к правай зад. дзверы "J389"; месца ўстаноўкі: у зад. правай дзверы.
10. Панэль упраў. мультымедыйнай сістэ. "Е380".
11. Б/к левай зад. дзверы "J388"; месца ўстаноўкі: у зад. левай дзверы.
12. Б / розум топл. помпы "J538"; месца ўсталёўкі: пад заднім шматмесным сядзеннем.
13. Б/к падушак бясоп. "J234".
14. Б/к peг. сядзенні і рул. калонкі з функцыяй памяці "J136"; месца ўсталёўкі: пад сядзеннем водзіць.
14. Б/к сіст. актыўнага руля "J792".
15. Б/у дзвярэй водзіць. "J386".
16. Б/к камбінацыі прыбораў "J285".
17. Штэк. раз'ём. 16-кантактны "Т16", дыягн. раз'ём.
17. Б/к бартавой сеткі "J519".
18. Б/к рул. калонкі "J527"; месца ўстаноўкі: на рул. калонцы.
18. Б/к электроннай сіст. блакіроўкі рул. калонкі "J764"; месца ўстаноўкі: на рул. калонцы.
18. Б/к шматфункцыянальнага руля "J453"; месца ўстаноўкі: на рул. калонцы.
19. Б/к Climatronic "J255".
20. Б/к зав. пан. упраў, і індыкацыі інфарм, сіст. "J523": для а/м з MMI High; месца ўстаноўкі: у цэнтр, часткі зав. панэлі.
20. Б/к інфарм, электроннай сіст. 1 "J794": для а/м з MMI.
20. Магнітола "R" з убудаваным CD-чэйнджарам "R41"/DVD-чэйнджарам "R161": для а/м без MMI. для а/м з MMI.
21. Дыягн. інтэрфейс шын даных "J533".

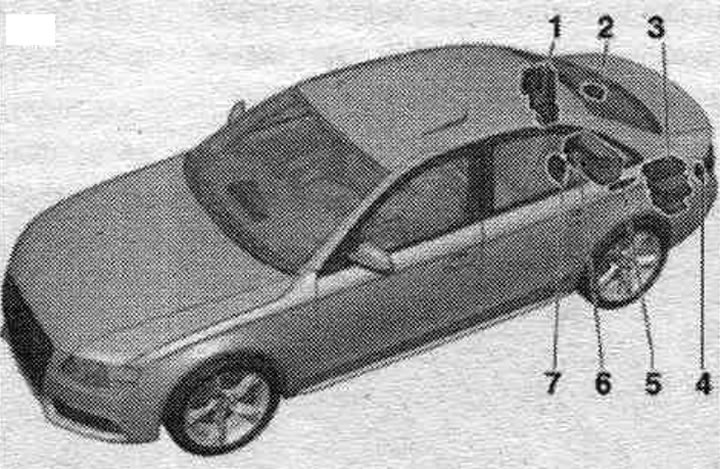

Агляд блокаў кіравання ў задняй частцы аўтамабіляў, Седан
1. Цэнтральны б/к сістэм камфорту "J393".
1. Узмацняльнік моб. тэлефона "R86".
1. Б/к электроннай сістэ. pэг. калянасці амартызатараў "J250".
1. Б/к камеры задн. выгляду "J772".
1. Б/к распазнанні прычэпа "J345".
1. Б/к паркавальнага аўтапілота "J791".
1. Блока кіраванням эл. механ. стая. тормазы "J540".
2. Б/к 2 асістэнта змены паласы руху "J770"; месца ўстаноўкі: на ўнутраным боку задн. бампера.
3. Б/к лічбаў, аўдыёсістэмы "J525"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
3. Магнітола "R" (камутацыйны блок): для а/м з MMI High; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
3. Спадарожнікавы радыёпрымач "R146"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
3. Лічбавая магнітола "R147"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
3. Б/к навіг. сіст. з CD-прывадам "J401"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
3. ТБ-цюнэр "R78"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
4. Б/к асістэнта змены паласы руху "J769"; месца ўстаноўкі: на ўнутраным боку задн. бампера.

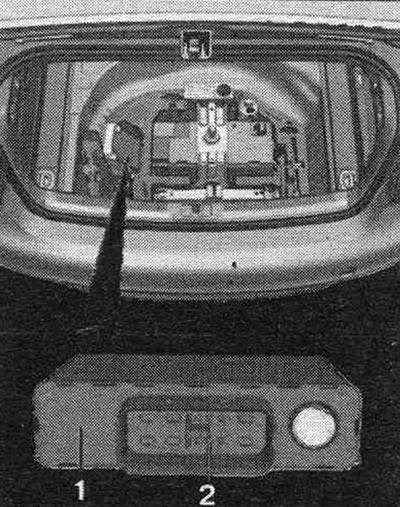

5. Стабілізатар напругі "J532".
6. Б/к для кантролю АКБ "J367".

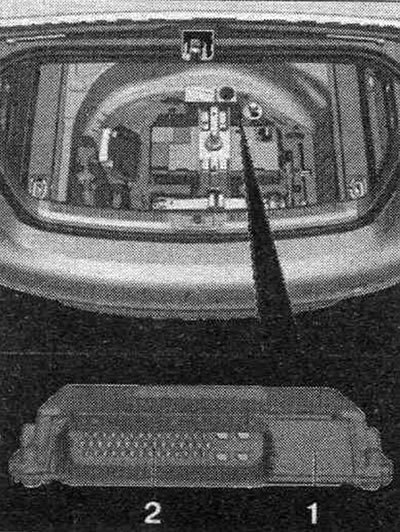

7. Б/к сіст. падлогу. прывада "J492".

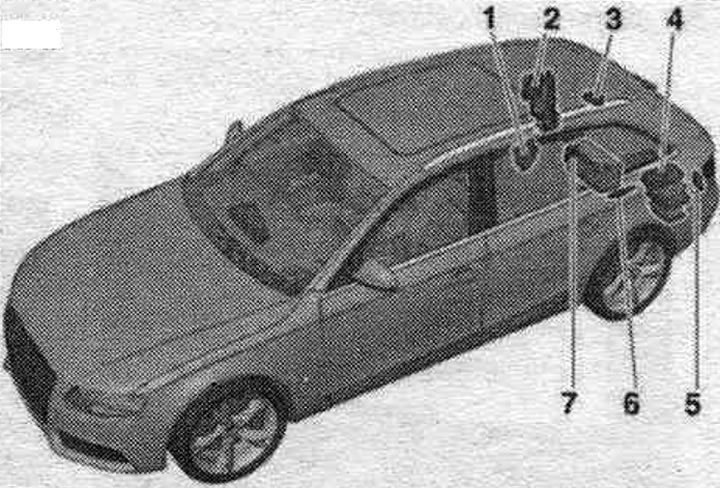

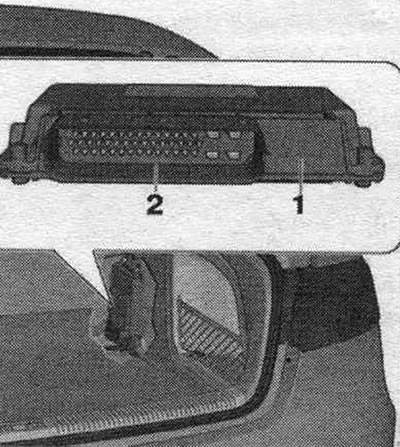

Агляд блокаў кіравання ў задняй частцы аўтамабіляў, Avant
1. Б/к сіст. падлогу. прывада "J492".
2. Цэнтральны б/к сістэм камфорту "J393".
2. Узмацняльнік моб. тэлефона "R86".
2. Б/к электроннай сіст. peг. калянасці.
2. Б/к камеры задн. выгляду "J772".
2. Б/к распазнанні прычэпа "J345".
2. Б/к паркавальнага аўтапілота "J791".
2. Б/к эл. механ. стая. тормазы "J540".
3. Б/к 2 асістэнта змены паласы руху "J770"; месца ўстаноўкі: на ўнутраным боку задн. бампера.
4. Б/к лічбаў, аўдыёсістэмы "J525"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
4. Магнітола "R" (камутацыйны блок): для а/м з MMI High; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
4. Спадарожнікавы радыёпрымач "R146": месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
4. Лічбавая магнітола "R147": месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
4. Б/к навіг. сіст. з CD-прывадам "J401"; месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
4. ТБ-цюнэр "R78": месца ўсталёўкі: у багаж, адсеку злева, за бакавой ашалёўкай.
5. Б/к асістэнта змены паласы руху "J769"; месца ўстаноўкі: на ўнутраным боку задн. бампера.
6. Стабілізатар напругі "J532".
7. Б/к для кантролю АКБ "J367".
Блок кіравання карэктара фар "J431"/6лок кіравання адаптыўнага асвятлення і карэктара фар "J745"
Месца ўстаноўкі: у прасторы для ног зав. пасаж., за зав. скрыняй.

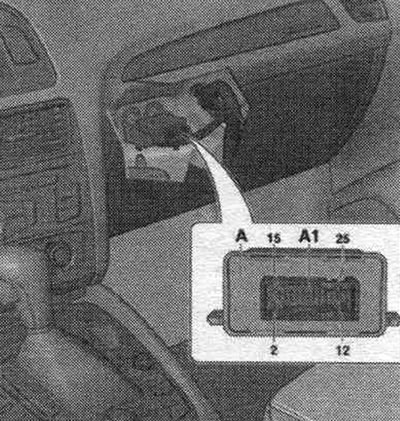

А. Б/к карэктара фар -J431 -/б/к адаптыўнага асвятлення і карэктара фар "J745"
Штэкерны раз'ём блока кіравання карэктара фар "J431"
А1. Штэк. раз'ём, 26-кантактны "Т26а".
Штэкерны раз'ём блока кіравання сістэмы адаптыўнага асвятлення і карэктара фар "J745"
А1. Штэк. раз'ём, 26-кантактны "Т26b"

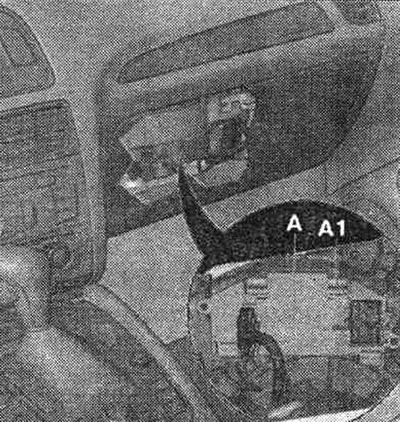

Блок кіравання вентылятара прытокавага паветра "J126"
Месца ўстаноўкі: у прасторы для ног зав. пасаж., за зав. скрыняй.
А. Б/к вентылятара прытокавага паветра - J126-.
A1. Штэк. раз'ём, 6-кантактны, карычневы "Т6y".

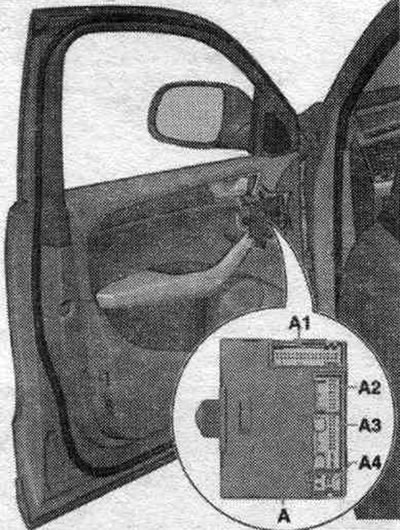

Блок кіравання дзверы кіроўцы "J386"
Месца ўсталёўкі б/к дзвярэй водзіць. "J386" для а/м з левым рулём: у дзверы водзіць.
А. Б/у дзвярэй водзіць. "J386".
А1. Штэк. раз'ём, 32-кантактны "T32j".
А2. Штэк. раз'ём, 16-кантактны "Т16m".
АЗ. Штэк. раз'ём, 20-кантактны "T20f".
А4. Штэк. раз'ём, 6-кантактны "Т6аm".

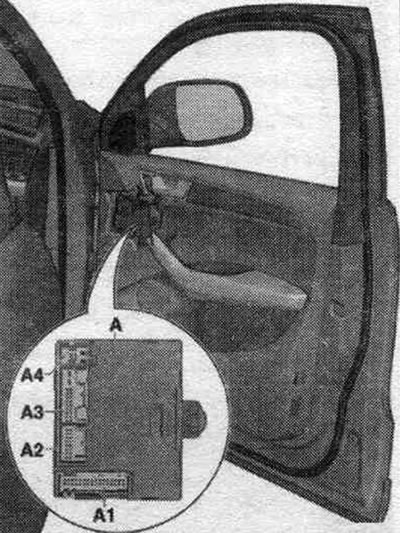

Блок кіравання дзвярэй пярэдняга пасажыра "J387"
Месца ўсталёўкі б/к дзвярэй зав. пасаж. "J387" для а/м з левым рулём: у дзверы зав. пасаж..
А. Б/у дзверы зав. пасаж. "J387".
А1. Штэк. раз'ём, 32-кантактны "T32l".
А2. Штэк. раз'ём, 16-кантактны "Т16n".
АЗ. Штэк. раз'ём, 20-кантактны "Т20g".
А4. Штэк. раз'ём, 6-кантактны "Т6ао".

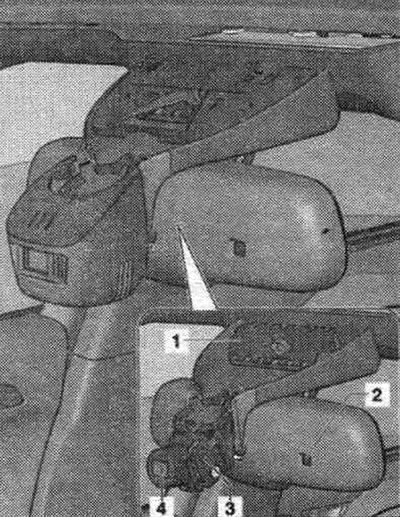

Салоннае люстэрка задняга выгляду з аўтаматычным зацямненнем "Y7" з датчыкам дажджу і асветленасці "G397"
Месца ўсталёўкі: на перад, брусе даху.
1. Б/к асістэнта руху па паласе "J759".
2. Салоннае люстэрка задн. выгляду з аўтаматычным зацямненнем "Y7" з датчыкам дажджу і асветленасці "G397".
3. Датчык вільготнасці паветра "G355".
4. Б/к асістэнта упраў. далёкім святлом фар "J844".

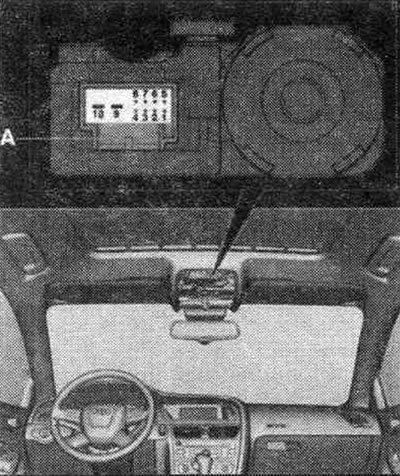

Блок кіравання ссоўнага люка "J245" з электрарухавіком ссоўнага люка "V1"
Месца ўстаноўкі: у модулі даху, на перад. верхнім каркасе даху.
А. Штэк. раз'ём, 10-кантактны "Т10с".
Блок кіравання бартавой сеткі "J519"
Месца ўсталёўкі б/к бартавой сеткі "J519" для а/м з левым рулём: у зав. панэлі са боку водзіць., знізу.

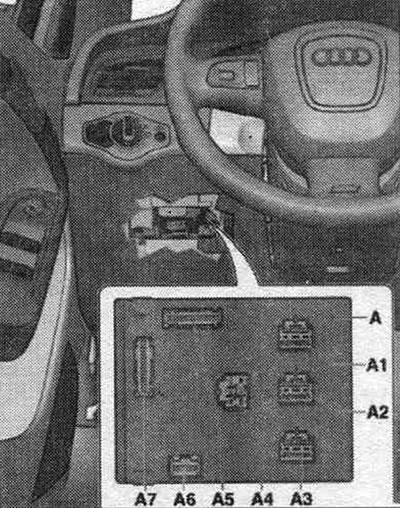

А. Б/к бартавой сеткі "J519".
А1. Штэк. раз'ём, 17-кантактны, чорны (раздым D) "T17l".
А2. Штэк. раз'ём, 17-кантактны, карычневы (раздым Е) "Т17m".
АЗ. Штэк. раз'ём, 17-кантактны, чырвоны (раздым F) "Т17n".
А4. Штэк. раз'ём, 6-кантактны, зялёны (раздым G) "T6f".
А5. Штэк. раз'ём, 32-кантактны, шэры (раздым А) "Т32а".
А6. Штэк. раз'ём, 16-кантактны, карычневы (раздым З) "Т16b".
А7. Штэк. раз'ём, 32-кантактны, чорны (раздым У) "Т32b".

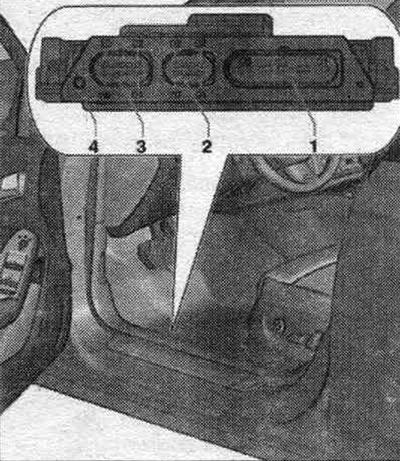

Блок кіравання сістэмы актыўнага руля "J792"
Месца ўсталёўкі: пад падлогавым кілімком у прасторы для ног са боку водзіць..
4. Б/к сіст. актыўнага руля "J792".
1. Штэк. раз'ём, 5-кантактны, чорны "T5d".
2. Штэк. раз'ём, 8-кантактны, чорны "Т8g".
3. Штэк. раз'ём, 10-кантактны, чорны "T10h".

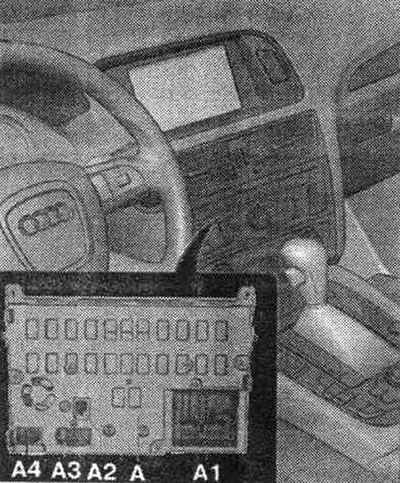

Магнітола "R" (з убудаваным CD-чэйнджарам "R41"/DVD-чэйнджарам "R161")
Месца ўстаноўкі: у цэнтр, часткі зав. панэлі.
А. Магнітол "R".
А1. Злучальны блок, які складаецца з:
Штэк. раз'ём, 8-кантактны, карычневы "Т8k";
Штэк. раз'ём, 8-кантактны, чорны "Т161";
Штэк. раз'ём, 12-кантактны, зялёны "Т12а";
Штэк. раз'ём, 12-кантактны, сіні "T12s".
А2. Штэк. раз'ём, 1-кантактны, чорны "T1i" (раз'ём DAB)/штэкерны раз'ём, 1-кантактны, зялёны "Т1к" (раз'ём SDARS).
АЗ. Штэк. раз'ём, 10-кантактны, чорны "T10v" (раз'ём на панэлі індыкацыі).
А4. Штэк. раз'ём, 2-кантактны, белы "T2df" (раз'ём AM/FM1/FM2).

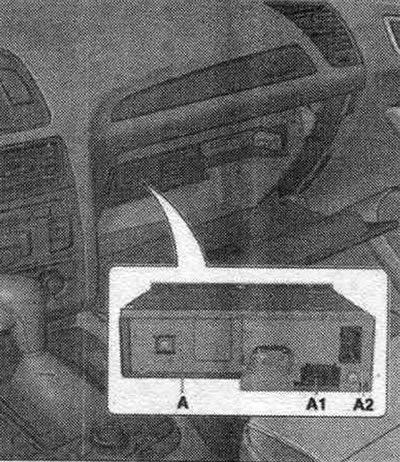

CD-чэйнджар "R41"/DVD-чэйнджар "R161"
Месца ўстаноўкі: у зав. скрыні.
А. CD-чэйнджар "R41"/DVD-чэйнджар "R161".
А1. Штэк. раз'ём, 8-кантактны "Т8аа".
А2. Штэк. раз'ём, 2-кантактны "T2dm".
Блок кіравання счытвальнай прылады чып-карт "J676"
Месца ўстаноўкі: у зав. скрыні.
А. Б/к счытвальнай прылады чып-карт "J676".
А1. Штэк. раз'ём, 32-кантактны "T32ja".

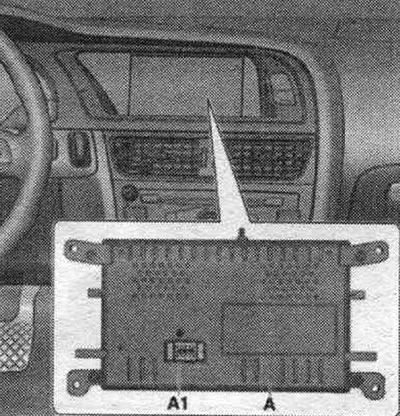

Панэль індыкацыі блока кіравання пярэдняй панэлі кіравання індыкацыі і выдачы інфармацыі "J685"
Месца ўстаноўкі: цэнтр зав. панэлі. Штэк. раз'ём -А1 - прадстаўлены ў якасці прыкладу для розных варыянтаў камплектацыі!
А. Панэль індыкацыі б/к зав. пан. упраў., індыкацыі і выдачы інфармацыі "J685".
А1. Раз'ём для а/м з MMI Basic да жніўня 2009 г.: Штэк. раз'ём, 10-кантактны, чорны "T10t".
А1. Раз'ём для а/м з MMI high да жніўня 2009 г.: Штэк. раз'ём, 22-кантактны, чорны "Т22b".
А1. Раздымы для а/м з MMI Basic, з верасня 2009 г.: Штэк. раз'ём, 8-кантактны, чорны "T8ai". Штэк. раз'ём, 4-кантактны, белы "Т4ао".
А1. Раздымы для а/м з MMI high, з верасня 2009 г.: Штэк. раз'ём, 8-кантактны, чорны "T8ai". Штэк. раз'ём, 4-кантактны, чорны "Т4аn".
А1. Раз'ём для магнітолы chorus (Radio low): Штэк. раз'ём, 10-кантактны, чырвоны "Т10u".
А1. Раз'ём для магнітолы concert/symphony (Radio mid): Штэк. раз'ём, 10-кантактны, чорны "T10w".

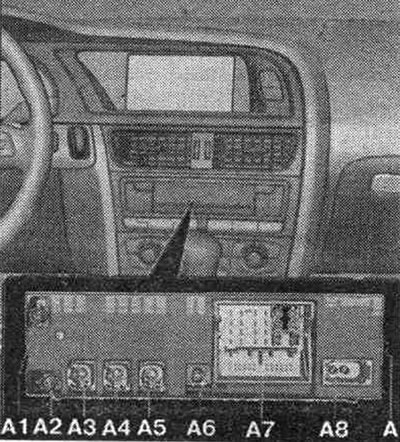

Блок кіравання інфармацыйнай электроннай сістэмы 1 "J794"
Месца ўстаноўкі: у цэнтр, часткі зав. панэлі.
А. Б/к інфарм, электроннай сіст. 1 "J794".
А1. Штэк. раз'ём, 1-кантактны, фіялетавы "T1р".
А2. Штэк. раз'ём, 1-кантактны, сіні "Т1n".
АЗ. Не выкарыстоўваецца.
А4. Штэк. раз'ём, 4-кантактны, колеры кары "Т4ар".
А5. Для а/м з "J794" basic: Штэк. раз'ём, 4-кантактны, фіялетавы "T4al".
А5. Для а/м з "J794" high: Штэк. раз'ём, 4-кантактны. шэры "Т4аm".
А6. Штэк. раз'ём, 1-кантактны, зялёны "Т1о".
А7. Злучальны блок, які складаецца з:
Штэк. раз'ём, 8-кантактны, карычневы "T8ah",
Штэк. раз'ём, 8-кантактны, чорны "Т8ао",
Штэк. раз'ём, 12-кантактны, сіні "Т12х",
Штэк. раз'ём, 12-кантактны, зялёны "Т12у".
А8. Штэк. раз'ём, 2-кантактны "T2di".

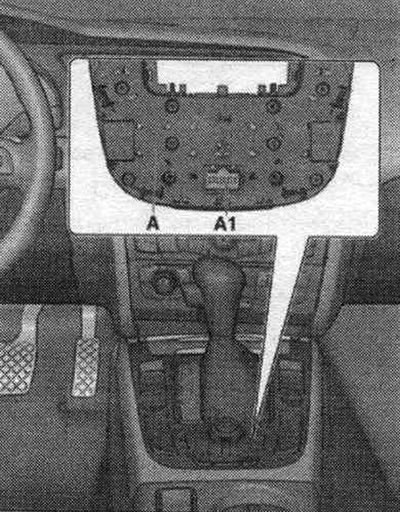

Панэль кіравання мультымедыйнай сістэмай "Е380"
Месца ўстаноўкі: на цэнтр, кансолі.
А. Панэль упраў. мультымедыйнай сістэ. "Е380".
А1. Штэк. раз'ём, 16-кантактны "Т16с".
Блок кіравання Climatronic "J255"
Месца ўстаноўкі: у цэнтр, часткі зав. панэлі.

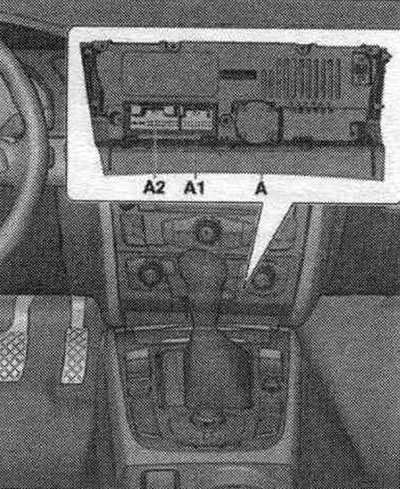

А. Б/к Climatronic "J255".
А1. Штэк. раз'ём. П 16-кантактны "T16i".
А2. Штэк. раз'ём, 20-кантактны "Т20е".

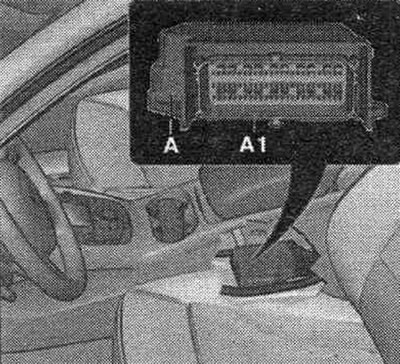

Блок кіравання падушак бяспекі "J234"
Месца ўстаноўкі: пад цэнтр, кансоллю.
А. Б/к падушак бяспечных. "J234".
А1. Штэк. раз'ём, 100-кантактны "Т100".

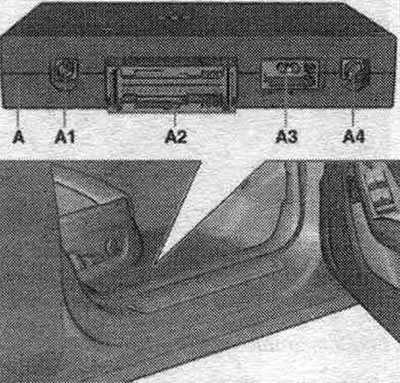

Прымаперадаючая прылада тэлефона "R36"
Месца ўстаноўкі: у прасторы для ног спераду справа.
А. Прымаперадаючая прылада тэлефона "R36".
А1. Штэк. раз'ём "У" (антэна для Bluetooth).
А2. Штэк. раз'ём, 54-кантактны "Т54а".
АЗ. Штэк. раз'ём "З" (аптычны кабель).
А4. Штэк. раз'ём "D" (антэна тэлефона).

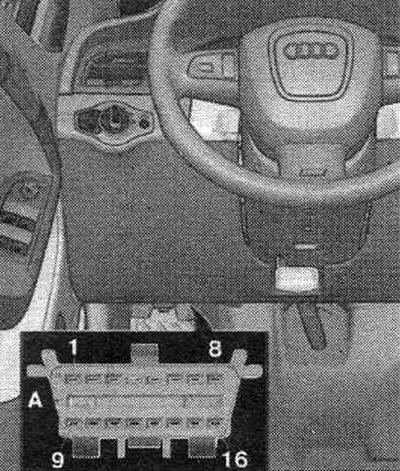

Штэкерны раз'ём, 16-кантактны "Т16", дыягнастычны раз'ём
Месца ўстаноўкі: у зав. панэлі са боку водзіць., знізу.
А. Штэк. раз'ём, 16-кантактны "Т16", дыягн. раз'ём.
Дыягнастычны інтэрфейс шын даных "J533"
Месца ўстаноўкі: пад зав. панэллю.

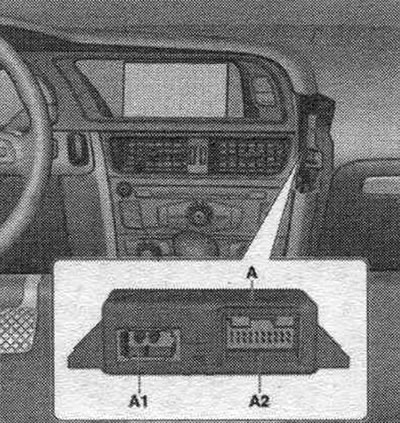

А. Дыягн. інтэрфейс шын даных "J533".
А1. Штэк. раз'ём, 2-кантактны "T2dl".
А2. Штэк. раз'ём, 20-кантактны "T20d".
Блок кіравання камбінацыі прыбораў "J285"
Месца ўстаноўкі: у зав. панэлі.

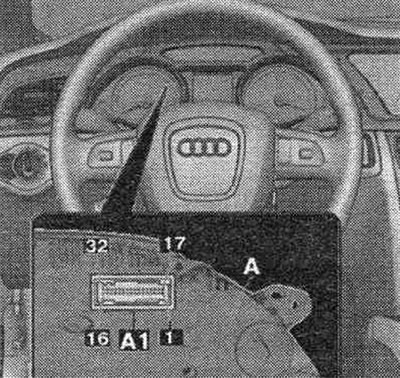

А. Б/к камбінацыі прыбораў "J285".
А1. Штэк. раз'ём, 32-кантактны, шэры "T32f".

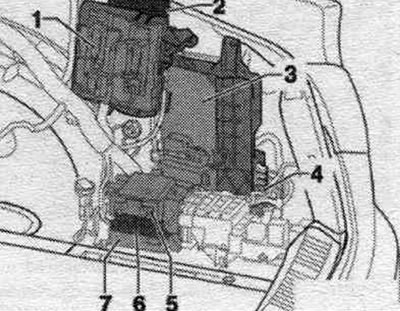

Блокі кіравання ў багажным адсеку справа
1. Цэнтральны б/к сістэм камфорту "J393".
Штэкерныя раздымы цэнтр, б/к сістэм камфорту - J393-.
2. Узмацняльнік моб. тэлефона "R86".
3. Б/к электроннай сіст. per. калянасці амартызатараў "J250".
Штэк. раз'ём б/к сіст. электр. рэгул, дэмпфіравання "J250".
4. Б/к камеры задн. выгляду "J772".
5. Б/к распазнанні прычэпа "J345".
Штэкерныя раздымы б/к сіст. распазнання прычэпа "J345".
6. Б/к парковачнага аўтапілота "J791".
Штэкерныя раздымы б/к паркавальнага аўтапілота "J791".
7. Б/к эл. механ. стая. тормазы "J540".

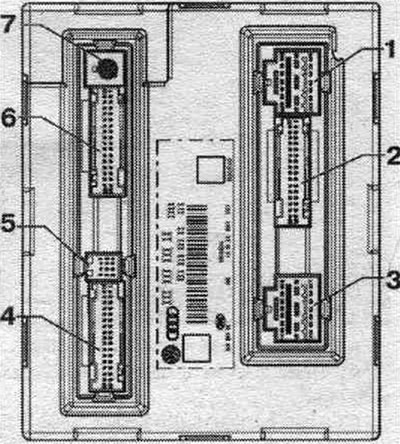

Штэкерныя раздымы цэнтральнага блока кіравання сістэм камфорту "J393"
1. Штэк. раз'ём, 17-кантактны, чорны (раздым А) "Т17о".
2. Штэк. раз'ём, 32-кантактны, чорны (раздым У) "Т32с".
3. Штэк. раз'ём, 17-кантактны, карычневы (раздым З) "Т17р".
4. Штэк. раз'ём, 32-кантактны, сіні (раздым F) "Т32е".
5. Штэк. раз'ём, 6-кантактны (раздым G) -не выкарыстоўваецца-.
6. Штэк. раз'ём, 32-кантактны, шэры (раздым Е) "T32d".
7. Штэк. раз'ём. 1-кантактны, шэры (раздым D) "T1h".

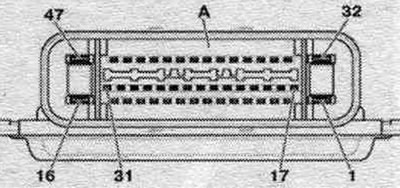

Штэкер раз'ём блока кіравання сістэмы электроннага рэгулявання дэмпфавання "J250"
А. Б/к электроннай сіст. peг. калянасці амартызатараў "J250".
Штэк. раз'ём, 47-кантактны "Т47а".
Штэкерныя раздымы блока кіравання сістэмы распазнання прычэпа "J345"

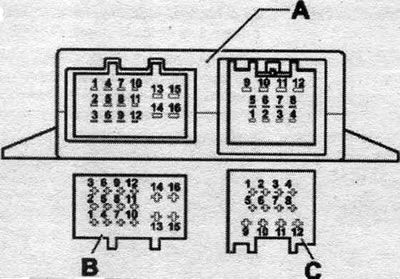

А. Б/к распазнанні прычэпа "J345".
В. Штэк. раз'ём, 16-кантактны, чорны "T16d".
С. Штэк. раз'ём, 12-кантактны, чырвоны "T12d".

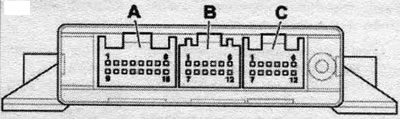

Штэкерныя раздымы блока кіравання паркавальнага аўтапілота "J791"
А. Штэк. раз'ём, 16-кантактны, карычневы "Т16е".
В. Штэк. раз'ём, 12-кантактны, карычневы "Т12е".
С. Штэк. раз'ём, 12-кантактны, чорны "Т12g".
Блок кіравання сістэмай поўнага прывада "J492"
Месца ўстаноўкі для Седан: у нішы для запаснога кола, перад АКБ.
1. Б/к сіст. падлогу. прывада "J492".
2. Штэк. раз'ём, 47-кантактны "Т47b".
Месца ўстаноўкі для Avant: на правай колавай арцы.
1. Б/к сіст. падлогу. прывада "J492".
2. Штэк. раз'ём, 47-кантактны "Т47b".
Стабілізатар напругі "J532"
Месца ўстаноўкі: у нішы для запаснога кола. злева побач з АКБ.
1. Стабілізатар напругі "J532".
2. Штэк. раз'ём, 12-кантактны "Т12аа".
Блок кіравання для кантролю АКБ "J367"
Месца ўстаноўкі: на мінусавым полюсе АКБ "А".
1. АКБ "А".
2. Б/к для кантролю АКБ "J367".
3. Штэк. раз'ём, 2-кантактны "Т2х".
Арыгінальны тэкст даступны на сайце: AudiManual
