Агульная інфармацыя і ўказанні (да каляндарнага тыдня 44/08)
Тэлефонная сістэма можа мець прадстаўлена ў наступных варыянтах.
Падрыхтоўка для ўстаноўкі мабільнага тэлефона
Прымаперадаючая прылада тэлефона "R36" злучана з сістэмай infotainment MMI праз шыну CAN/MOST. Акрамя таго, сігналы перадаюцца праз антэну Bluetooth "R152". У цэнтр, кансолі ўсталяваны трымальнік тэлефона "R126". Кіраванне ажыццяўляецца праз модуль упраў. мультымедыйнай сістэмай "Е380" (MOST), магнітолу "R" (CAN) або мабільны тэлефон "R54". У перад, плафоне падсвятлення "W1" убудаваны мікрафоны блока мікрафонаў зав. модуля даху "R164". Адзін з мікрафонаў (мікрафон тэлефона "R38") злучаны з прыёмаперадавальнай прыладай тэлефона "R36".
Убудаваны тэлефон з інтэрфейсам Bluetooth
А/м тэлефон з Bluetooth дазваляе дад. выкарыстоўваць мабільныя тэлефоны, якія маюць дадзены інтэрфейс. Мабільныя тэлефоны з Bluetooth не абавязкова павінны быць падлучаны да мацавання і да прылады гучнай сувязі а/м. Злучэнне адбываецца выключна праз бесправадны інтэрфейс Bluetooth. Пры гэтым таксама магчыма счытванне інфармацыі з SIM-карты моб. тэлефона "R54" (тэлефоннай кнігі). А/м тэлефон з Bluetooth мае ўласную бесправадную гарнітуру Bluetooth з устаўкай для SIM-карты і зарадная шклянка. Кіраванне аўтамабільным тэлефонам з Bluetooth і мабільным тэлефонам "R54" можа ажыццяўляцца з дапамогай галаўнога гарнітуры Bluetooth, прылады гучнай сувязі з шматфункцыянальнага руля, а таксама праз сіст. маўленчага дыялогу. Прымаперадаючая прылада тэлефона "R36" злучана з сістэмай Infotainment MMI праз шыну MOST. У перад, плафоне падсвятлення "W1" убудаваны мікрафоны блока мікрафонаў зав. модуля даху "R164". Адзін з мікрафонаў (мікрафон тэлефона "R38") злучаны з прыёмаперадавальнай прыладай тэлефона "R36".
Камплект для падлучэння мабільнага тэлефона
Пад рэчавым адсекам у цэнтр, кансолі маецца злучальны раз'ём для камплекта падключэння. У перад, плафоне падсвятлення "W1" убудаваны мікрафоны блока мікрафонаў зав. модуля даху "R164". Мікрафон (мікрафон тэлефона "R38") злучаны праз раз'ём., У раздыме маецца антэнны ўвод антэны магнітолы, тэлефона, навіг. сіст. "R52" (антэна на даху). Пошук невыпр. праводзіцца ў рэжыме Кіраваны пошук невыпраў..
Указанні па тэхналогіі Bluetooth
У тэхналогіі Bluetooth выкарыстоўваецца стандартызаванае радыёзлучэнне для перадачы дадзеных паміж прыёма-якая перадае прыладай тэлефона "R36" і тэлефоннай трубкай "R37"/Мабільным тэлефонам "R54". У прыёмаперадавальнай прыладзе тэлефона "R36" знаходзіцца доп. прыёмаперадаючы вузел. Асобная антэна Bluetooth "R152" злучае прыёма-якая перадае прылада тэлефона "R36" і мацаванне для тэлефона "R126"/мабільны тэлефон "R54", і такім чынам тэлефонная трубка "R37"/мабільны тэлефон "R54" могуць кіравацца дыстанцыйна, г.зн. без правадоў. Радыус дзеяння радыёсувязі каля 10 метраў.

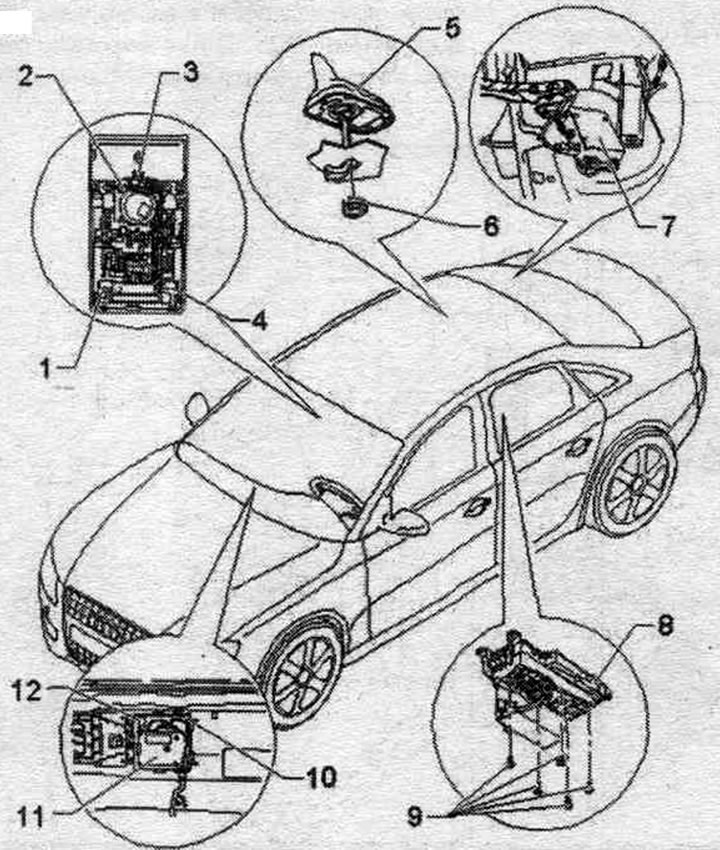

Схема мантажу (да каляндарнага тыдня 44/08)
1. Пярэдні левы мікрафон "R140".
2. Плафон у зав. часткі салона -W1 -: блок мікрафонаў у перад, модулі даху "R164".
3. Штэкерны раз'ём (Т6с).
4. Пярэдні правы мікрафон "R141".
5. Антэна радыё, тэлефона, навіг. сіст. "R52".
6. Гайка: 6 Нм.
7. Узмацняльнік моб. тэлефона "R86".
8. Тэлефонны трымальнік "R126".
9. Болт: 1 Нм.
10. Камутацыйны блок.
11. Прылада прыёму і перадачы сігналу тэлефона "R36".
12. Антэна для Bluetooth "R152".

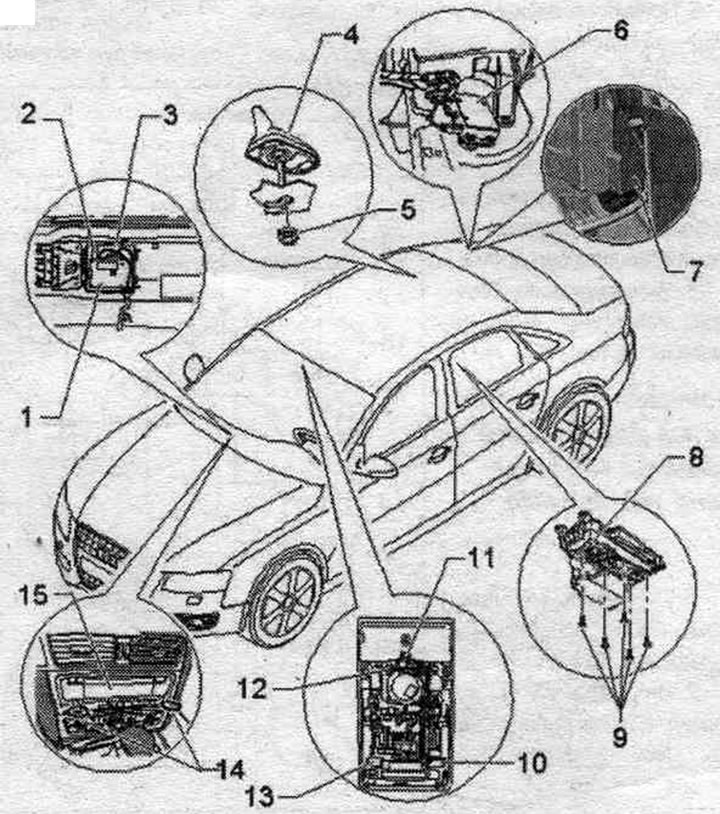

Схема мантажу (з каляндарнага тыдня 45/08)
1. Прылада прыёму і перадачы сігналу тэлефона "R36".
2. Антэна для Bluetooth "R152".
3. Камутацыйны блок.
4. Антэна радыё, тэлефона, навіт, сіст. "R52".
5. Гайка: 6 Нм.
6. Узмацняльнік моб. тэлефона "R86" (Седан).
7. Узмацняльнік моб. тэлефона "R86" (Avant).
8. Тэлефонны трымальнік "R126".
9. Болт: 1 Нм.
10. Пярэдні правы мікрафон "R141".
11. Плафон у зав. часткі салона "W1": блок мікрафонаў у перад, модулі даху "R164".
12. Штэкерны раз'ём (Т6с).
13. Пярэдні левы мікрафон "R140".
14. Здымнік магнітолы "Т10057".
15. Б/к электронікай камунікацый 1 "J794".

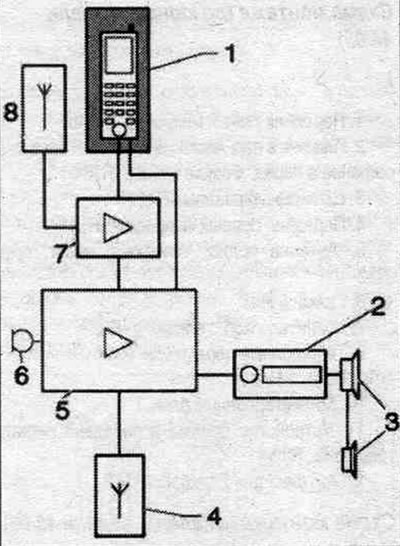

Канструкцыя камплекта для падлучэння моб. тэлефона (CAN)
1. Трымальнік для тэлефона "R126" з мабільным тэлефонам "R54".
2. Магнітола "R" у прыборнай панэлі.
3. Акустычныя сістэ.
4. Антэна сіст. Bluetooth "R152" на прыёмаперадавальнай прыладзе тэлефона "R36".
5. Прыёма-перадавальная прылада тэлефона "R36" пад сядзеннем зав. пасаж.
6. Блок мікрафонаў у зав. часткі модуля даху "R164" у перад, плафоне падсвятлення "W1".
7. Узмацняльнік для моб. тэлефона "R86" за правай бакавой ашалёўкай багажніка.
8. Антэна радыё, тэлефона, навіт, сіст. "R52" (антэна на даху).

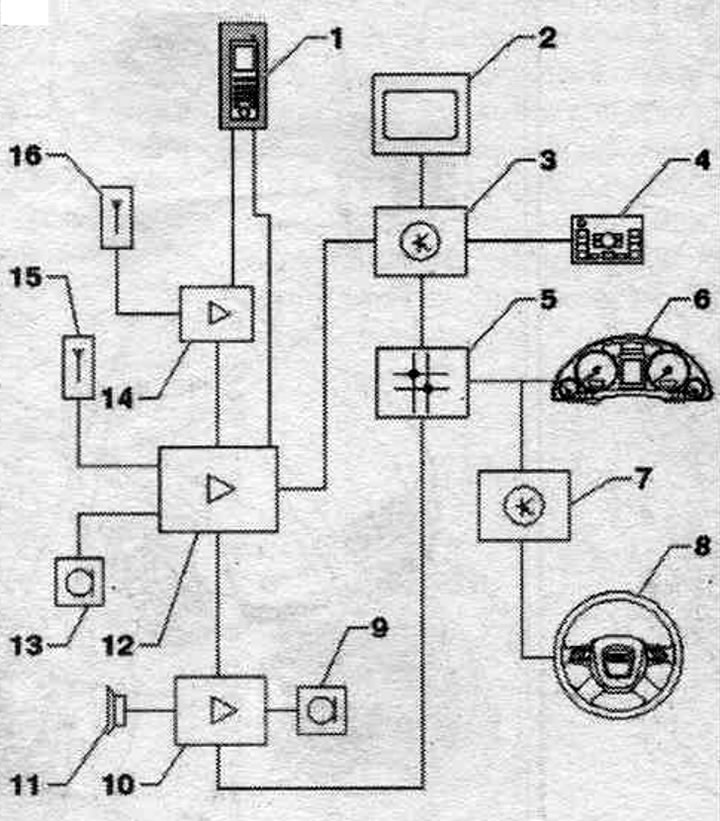

Кампаненты падрыхтоўкі пад усталёўку моб. тэлефона MMI (да каляндарнага тыдня 44/08)
1. Трымальнік для тэлефона "R126" з мабільным тэлефонам "R54".
2. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі.
3. Б/к зав. модуля індыкацыі і кір. інфарм. сістэмай "J523" у зав. скрыні злева (MMI basic) / 3a зав. панэллю (MMI).
4. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі.
5. Дыягнастычны інтэрфейс шыны дадзеных "J533" за зав. скрыняй злева.
6. Б/к камбінацыі прыбораў "J285" у зав. панэлі.
7. Б/к рул. калонкі "J527" на модулі перамыкачоў рул. калонкі.
8. Шматфункцыянальнае руль.
9. Блок мікрафонаў у зав. часткі модуля даху "R164" у перад, плафоне падсвятлення "W1".
10. Б/к лічбаў, аўдыёсістэмы "J525" за левай бакавой ашалёўкай багажніка.
11. Акустычныя сіст..
12. Прыёма-перадавальная прылада тэлефона "R36" пад сядзеннем зав. пасаж.
13. Блок мікрафонаў у перад, модулі даху "R164" (з мікрафонам тэлефона "R38") у перад, плафоне падсвятлення "W1".
14. Узмацняльнік для моб. тэлефона "R86" за правай бакавой ашалёўкай багажніка.
15. Антэна сіст. Bluetooth "R152" на прыёмаперадавальнай прыладзе тэлефона "R36".
16. Антэна радыё, тэлефона, навіг. сіст. "R52" (антэна на даху).

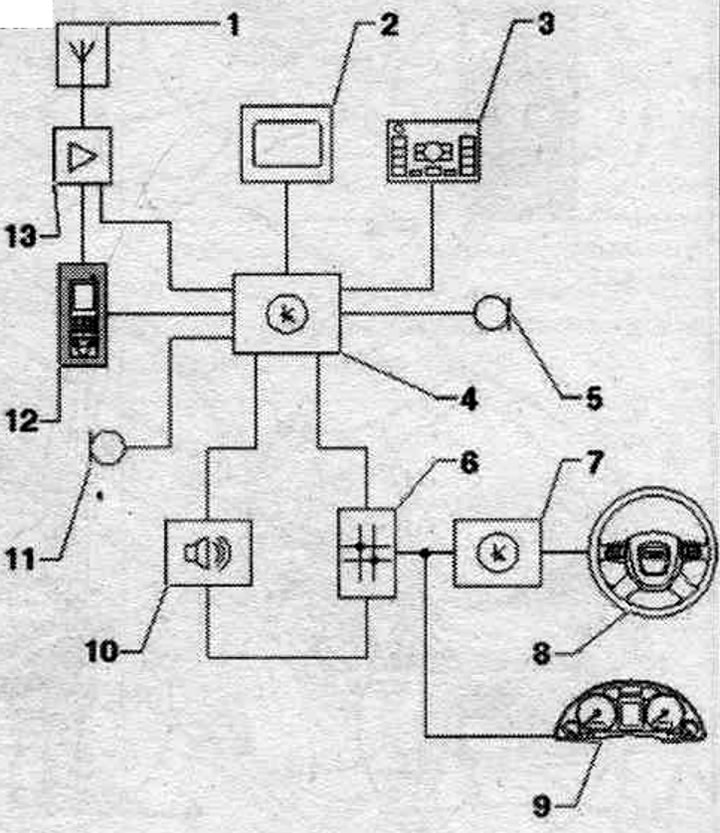

Кампаненты падрыхтоўкі пад усталёўку мабільнага тэлефона MMI (з каляндарнага тыдня 45/08)
1. Антэна радыё, тэлефона, навіг. сіст. "R52" (антэна на даху).
2. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі.
3. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі.
4. Б/к інфарм. электронікі 1 "J794" на зав. панэлі.
5. Блок мікрафонаў у перад, модулі даху "R164" (мікрафон пярэдні правы "R141") у перад. плафоне падсветкі "W1".
6. Дыягнастычны інтэрфейс шыны дадзеных "J533" за зав. скрыняй злева.
7. Б/к рул. калонкі "J527" на модулі перамыкачоў рул. калонкі.
8. Шматфункцыянальнае руль.
9. Б/к камбінацыі прыбораў "J285" у зав. панэлі.
10. Б/к лічбаў, аўдыёсістэмы "J525" за левай бакавой ашалёўкай багажніка.
11. Блок мікрафонаў у перад, модулі даху "R164" (мікрафон пярэдні левы "R140") у перад. плафоне падсветкі "W1".
12. Трымальнік для тэлефона "R126" з мабільным тэлефонам "R54".
13. Узмацняльнік для моб. тэлефона "R86" за правай бакавой ашалёўкай багажніка.

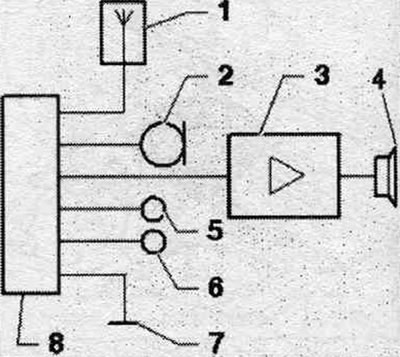

Склад камплекта для падлучэння мабільнага тэлефона
1. Антэна радыё, тэлефона, навіг. сіст. "R52" (антэна на даху).
2. Блок мікрафонаў у зав. часткі модуля даху "R164" у перад, плафоне падсвятлення "W1".
3. Магнітола "R"/6/y лічбаў, аўдыёсістэмы "J525".
4. Акустычныя сістэ.
5. Клема 15.
6. Клема 30.
7. Клема 31.
8. Шматкантактны раз'ём, 18-кантактны (Т18а) у цэнтр, кансолі ззаду.
Блок мікрафонаў у пярэдняй потолочном модулі "R164" (з каляндарнага тыдня 45/08)
Мікрафон (унутраны мікрафон "R74") падлучаны непасрэдна да блока кіравання. лічбаў, аўдыёсістэмы "J525". Іншыя мікрафоны злучаныя з б/к электронікай камунікацый 1 "J794".

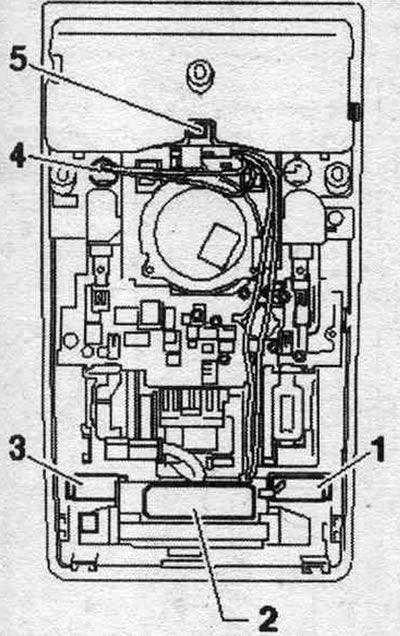

Блок мікрафонаў у пярэднім модулі даху "R164"
1. Мікрафон (сіні) да блока кіраван. электронікай камунікацый 1 "J794".
2. Які адпраўляе і які прымае модуль 1 кантролю простр. салона "G303".
3. Мікрафон (чорны) да блока кіраван. электронікай камунікацый 1 "J794".
4. Унутраны мікрафон "R74" (чорны) для б/к лічбавага аўдыёпакета "J525".
5. Шматкантактны раз'ём, 6-кантактны (Т6с).

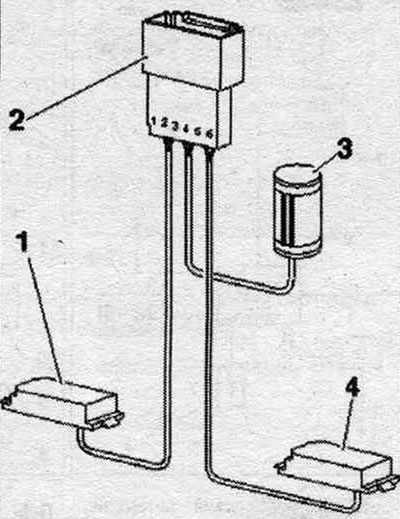

Разводка кантактаў раздыма
1. Мікрафон пярэдні левы "R140" (чорны).
2. 6-кантактны раз'ём (Т6с), кантакты 1-2: пярэдні левы мікрафон "R140" (чорны), кантакты 3-4: унутраны мікрафон "R74" (чорны), кантакты 5-6: пярэдні правы мікрафон "R141" (сіні).
3. Унутраны мікрафон "R74" (чорны).
4. Мікрафон пярэдні правы "R141" (сіні).
