Зняцце і ўстаноўка сабвуфера ў задняй паліцы "R157" (Седан)

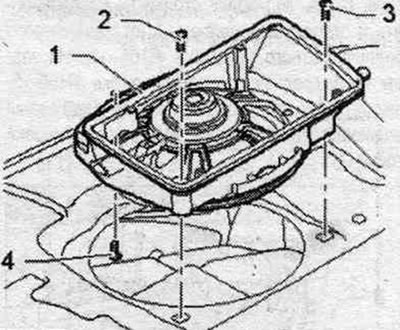

Сабвуфер у зад. паліцы "R157" знаходзіцца ў зад. паліцы. Выключыць запальванне. Зняць заднюю паліцу. На сабвуферы ў зад. паліцы "R157" "1" выкруціць балты "2" і "3". Выкруціць ніт "4" з багажніка. Разблакаваць і адлучыць штэкерны раз'ём сабвуфера ў зад. паліцы "R157" "1". Зняць сабвуфер у зад. паліцы "R157" "1" рухам уверх.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка сабвуфера ў задняй паліцы "R157" (Avant)

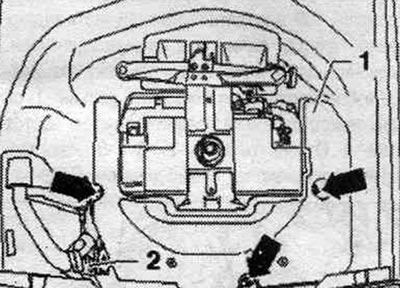

Сабвуфер у зад. паліцы "R157" знаходзіцца ў нішы запаснога кола. Выключыць запальванне. Выняць дно багажніка. На сабвуферы ў зад. паліцы "R157" "1" вывярнуць гайкі "стрэлкі". Разблакаваць і адлучыць штэкерны раз'ём "2" сабвуфера ў зад. паліцы "R157" "1". Выняць сабвуфер у зад. паліцы "R157" "1" рухам уверх.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка задніх сярэднечашчынных дынамікаў (Седан)

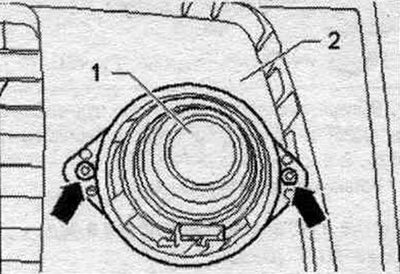

Задні левы сярэднечашчынны дынамік R105 / зад. правы сярэднечашчынны дынамік "R106" знаходзяцца ў зад. паліцы. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць крышку дынаміка ў зад. паліцы. Разблакаваць і адлучыць штэкерны раз'ём задн. левага сярэднечашчыннага дынаміка "R105". На заднім левым сярэднечашчынным дынаміцы "R105" "1" вывярнуць ніты "стрэлкі". Зняць зад. левы сярэднечашчынны дынамік "R105" "1" з вечка дынаміка "2".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка задніх сярэднечашчынных дынамікаў (Avant)

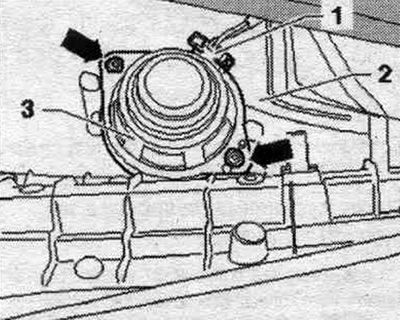

Задні левы сярэднечашчынны дынамік R105 / зад. правы сярэднечашчынны дынамік "R106" знаходзяцца ў абліцоўваннях стоек D. Парадак здымання і ўсталёўкі ідэнтычны. Выключыць запальванне. Зняць абліцоўванне стойкі D. Разблакаваць і адлучыць раз'ём "1" ад задн. левага сярэднечашчыннага дынаміка "R105" "3". На заднім левым сярэднечашчынным дынаміцы "R105" "3" вывярнуць ніты "стрэлкі". Зняць зад. левы сярэднечашчынны дынамік "R105" "3" з абліцоўвання стойкі D "2".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка задніх сярэдне-нізкачашчынных дынамікаў (мідбасаў)

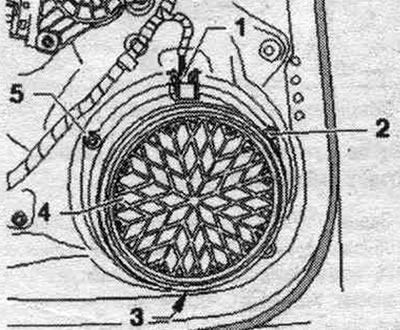

Задні левы сярэдне-нізкачашчынны дынамік R159 / зад. правы сярэдне-нізкачашчынны дынамік "R160" знаходзяцца ў ніжняй частцы задніх дзвярэй. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць ашалёўку зад. дзверы. Разблакаваць і адлучыць раз'ём "1" ад задн. левага дынаміка сярэдніх і нізкіх частот "R159" "4". Адкруціць ніты "2", "3" і "5" зняць зад. левы сярэдне-нізкачашчынны дынамік "R159" "4".

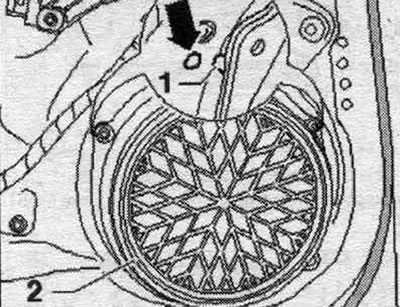

Ўстаноўка ў зваротным парадку. Пры гэтым неабходна, каб штыфты "1" задн. левага сярэднечашчыннага дынаміка "R159" "2" правільна зафіксаваліся ў адтулінах "стрэлка" злева і справа пад разьбовымі адтулінамі.
Зняцце і ўстаноўка задніх высокачашчынных дынамікаў

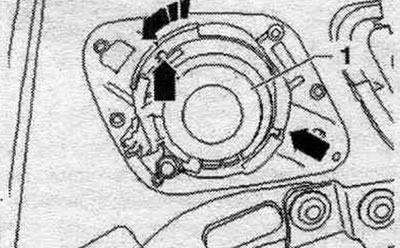

Задні левы высокачашчынны дынамік R14 / зад. правы высокачашчынны дынамік "R16" знаходзяцца ў абліцоўваннях задніх дзвярэй. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць ашалёўку зад. дзверы. Разблакаваць і адлучыць штэкерны раз'ём задн. левага высокачашчыннага дынаміка "R14". Зафіксаваць выступы "стрэлкі" задн. левага высокачашчыннага дынаміка "R14" "1" і павярнуць яго "у напрамку стрэлкі", каб можна было зняць зад. левы высокачашчынны дынамік "R14" "1" з абліцоўвання дзвярэй.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка пярэдніх дынамікаў сярэдніх і нізкіх частот

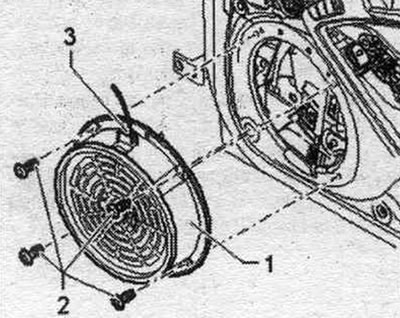

Пярэдні левы сярэдне-нізкачашчынны дынамік "R101"/пярэдні правы сярэдне-нізкачашчынны дынамік "R102"/пярэдні левы нізкачашчынны дынамік "R21"/пярэдні правы нізкачашчынны дынамік "R23" знаходзяцца ў ніжняй частцы зав. дзвярэй. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць ашалёўку зав, дзверы. Разблакаваць і адлучыць раз'ём "3" ад задн. левага нізкачашчыннага дынаміка "R21" "1". На перад. левым нізкачашчынным дынаміцы -R21 - "1" вывярнуць шрубы "2". Зняць пярэдні левы нізкачашчынны дынамік "R21" "1".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка пярэдніх высокачашчынных дынамікаў (У+А)

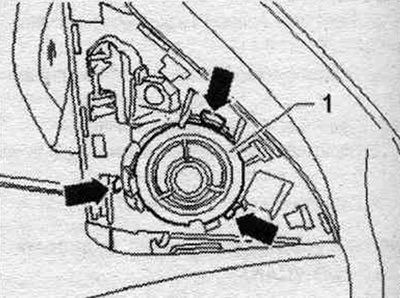

Пярэдні левы высокачашчынны дынамік -R207пярэдні правы высокачашчынны дынамік "R22" знаходзяцца ў трохкутных элементах люстэркаў. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць вечка высокачашчыннага дынаміка. На перад, левым высокачашчынным дынаміцы "R20" "1" адціснуць фіксатар "стрэлкі" вонкі і выняць пярэдні левы высокачашчынны дынамік "R20" "1". Разблакаваць і адлучыць штэкерны раз'ём задн. левага высокачашчыннага дынаміка "R20" "1".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка пярэдніх дынамікаў сярэдніх і нізкіх / высокіх частот

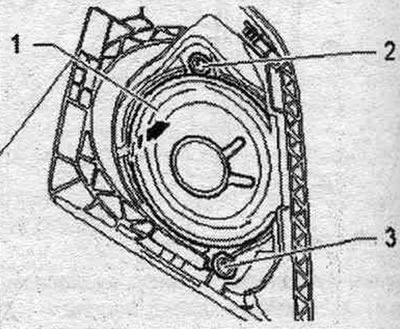

Пярэдні левы сярэднечашчынны дынамік "R103"/пярэдні правы сярэднечашчынны дынамік "R104"/пярэдні левы высокачашчынны дынамік "R20"/пярэдні правы высокачашчынны дынамік "R22" знаходзяцца ў зав. панэлі. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць крышку дынаміка ў зав. панэлі. На перад, левым сярэднечашчынным дынаміцы "R103" "1" выкруціць ніты "2" і "3" і выняць пярэдні левы сярэднечашчынны дынамік "R103" "1" у "кірунку стрэлкі" з зав. панэлі.

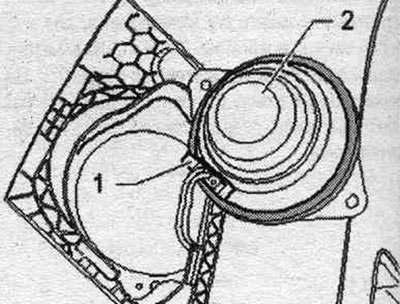

Разблакаваць і адлучыць раз'ём "1" ад зав. левага сярэднечашчыннага дынаміка "R103" "2". Выняць пярэдні левы сярэднечашчынны дынамік "R103" "2" з зав. панэлі.
Ўстаноўка ў зваротным парадку.
Цэнтральны сярэдне і высокачашчынны дынамік "R158"

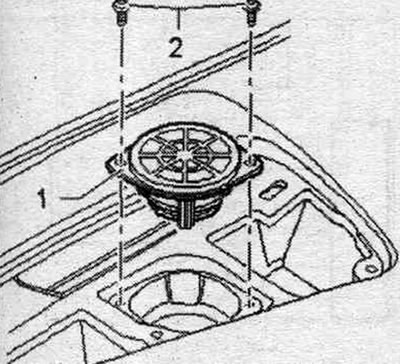

Цэнтральны сярэдне-высокачашчынны дынамік "R158" знаходзіцца ў цэнтры зав. панэлі. Выключыць запальванне. Зняць крышку дынаміка ў зав. панэлі ў цэнтры. Ад цэнтральнага дынаміка сярэдняй і высокай частаты "R158" "1" адкруціць ніты "2". Разблакаваць і адлучыць штэкерны раз'ём цэнтральнага дынаміка сярэдніх і высокіх частот "R158" "1". Выняць цэнтр, дынамік сярэдніх і высокіх частот "R158" "1" з зав. панэлі.
Ўстаноўка ў зваротным парадку.
