Выснова для знешніх аўдыёкрыніц «R199» (Audi A4 B8)

Змест: Штэкерныя раздымы вываду для знешніх… ↓ Штэкерныя раздымы вываду для знешніх… ↓ Штэкерныя раздымы вываду для знешніх… ↓ Раздымы AUX-ln ↓

Выснова для знешніх аўдыёкрыніц "R199" маецца ў некалькіх варыянтах.

Варыянты CAN: Варыянт вываду для знешніх аўдыёкрыніц змантаваны ў зав. скрыні. Варыянт з гняздом Aux-in, усталяваны ў рэчавым адсеку цэнтр, кансолі. Гэтыя высновы для вонкавых аўдыёкрыніц "R199" падлучаюцца непасрэдна да магнітоле "R". Устанаўліваецца або вывад для падлучэння знешніх аўдыё-крыніц або гняздо Aux-in.

Варыянт шыны MOST MMI (да календ, тыдня 44/08): Варыянт вываду для знешніх аўдыёкрыніц змантаваны ў зав. скрыні. Гэтая выснова для вонкавых аўдыёкрыніц "R199" злучаецца з інфармацыйна-забаўляльным цэнтрам па шыне MOST. Варыянт з гняздом Aux-in, усталяваны ў рэчавым адсеку цэнтр, кансолі. Гэтая выснова для вонкавых аўдыёкрыніц "R199" падлучаюцца непасрэдна да блока кіравання. лічбаў, аўдыёсістэмы "J525". Устанаўліваецца або вывад для падлучэння знешніх аўдыё-крыніц або гняздо Aux-in.

Варыянт шыны MOST MMI (з календ, тыдня 45/08): Варыянт высновы для знешніх аўдыёкрыніц з'яўляецца кампанентам б/к інфарм, электронікай 1 "J794". У зав. скрыні размяшчаецца інтэрфейс. Варыянт з гняздом Aux-in, усталяваны ў рэчавым адсеку цэнтр, кансолі. Гэты раз'ём вонкавых крыніц аўдыёсігналу "R199" злучаецца непасрэдна з б/к электроннай інфарм. сіст. 1 "J794". Да падлучэння вонкавых аўдыёкрыніц "R199" можна далучаць розныя вонкавыя аўдыёкрыніцы: iPod, МРЗ-прайгравальнік, USB-назапашвальнік. Неабходныя адпаведныя адаптар-кабелі. Пошук невыпр. праводзіцца ў рэжыме Кіраваны пошук невыпраў..

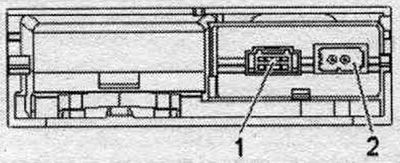

Штэкерныя раздымы вываду для знешніх крыніц аўдыёсігналу (MMI да каляндарнага тыдня 44/08)

Выснова для знешніх аўдыёкрыніц "R199"

1. Шматкантактны раз'ём, 8-кантактны (Т8аа).
2. Шына MOST.

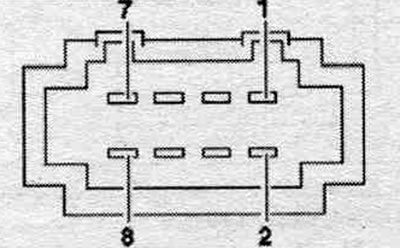

1. Шматкантактны раз'ём, 8-кантактны (Т8аа)

1. Клема 31.
2. Клема 30.
4. Клема 31.
5. Дыягнастычны кабель разрыву кольца.

2. Шына MOST

1. Уваход.

2. Выхад.

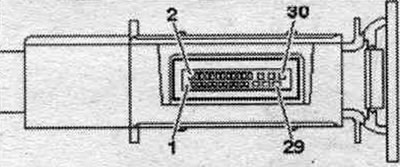

Штэкерныя раздымы вываду для знешніх аўдыёкрыніц "R199" (інтэрфейс)

Шматкантактны раз'ём, 30-кантактны (Т30b)

Усе кантакты злучаны з б/к электронікай камунікацый 1 "J794".

1. NF-ln злева.
2. NF-ln справа.
3. Маса NF.
4. NF-ln маса экрана.
13/14. Дадзеныя iPod.
16. ідэнтыфікацыя iPod.
17. D (+).
18. D (-).
21. Detect.
22. Маса.
24. Кабель FBAS (-).
25. USB (маса).
27. Кабель FBAS (+).
28. USB (+5 У).

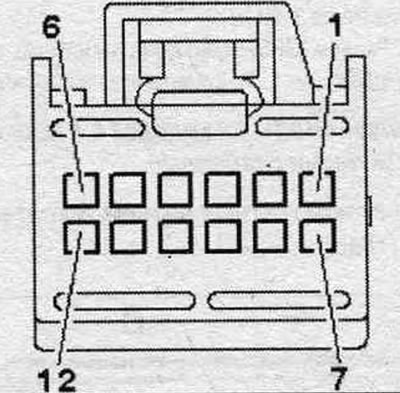

Штэкерныя раздымы вываду для знешніх крыніц аўдыёсігналу (CAN)

Шматкантактны раз'ём, 12-кантактны (T12t)

1. Клема 31.
2. CAN-Infotainment Low.
3. Не заняты.
4. Нізкачашчынная выснова правоў, да магнітоле "R".
5. Не заняты.
6. Не заняты.
7. Клема 30.
8. CAN-Infotainment High.
9. Нізкачашчынны вывад леў. да магнітоле "R".
10. Нізкачашчынная выснова (маса) да магнітоле "R".
