TV-абсталяванне з'яўляецца складовым кампанентаў сістэ. infotainment MMI. TV-цюнэр "R78" злучаны праз шыну MOST з іншымі кампанентамі сістэ. infotainment. Упраўленне ажыццяўляецца праз орган упраў. сіст. мультымедыя "Е380". У сіст. усталяваны гібрыдны цюнар для прыёму аналагавых і лічбавых ТБ-радыёстанцый. З 2013 мод. гады лічбаў. TV-цюнэр "R171". Пошук невыпр. праводзіцца ў рэжыме Кіраваны пошук невыпраў..
Схема мантажу (да каляндарнага тыдня 44/08)

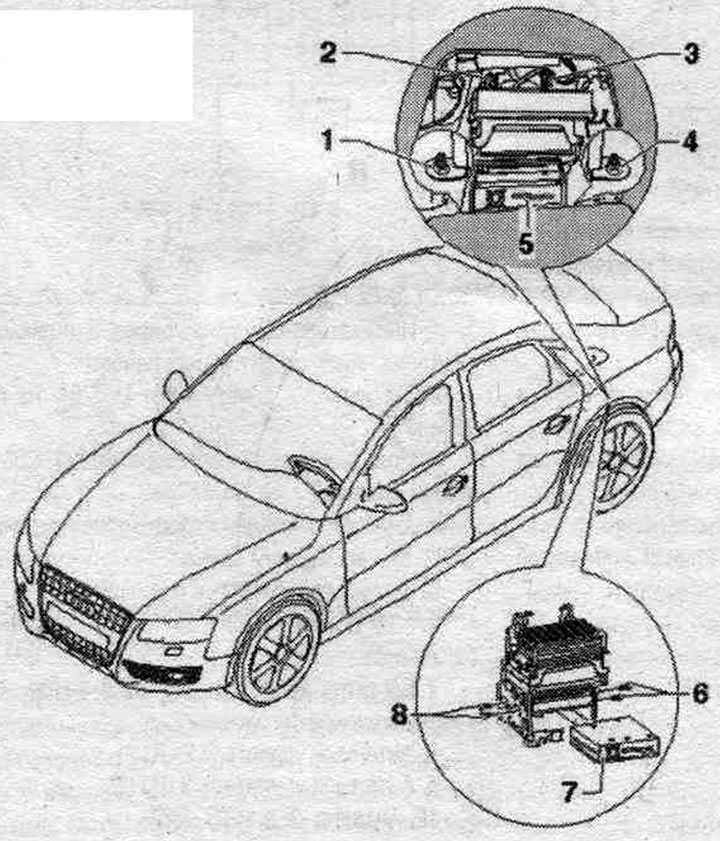

1-4. Гайка: 5 Нм.
5. Рамка сіст. infotainment.
6. Болт: 2 Нм.
7. ТБ-цюнэр "R78".
8. Болт: 2 Нм.
Схема мантажу (з каляндарнага тыдня 45/08)

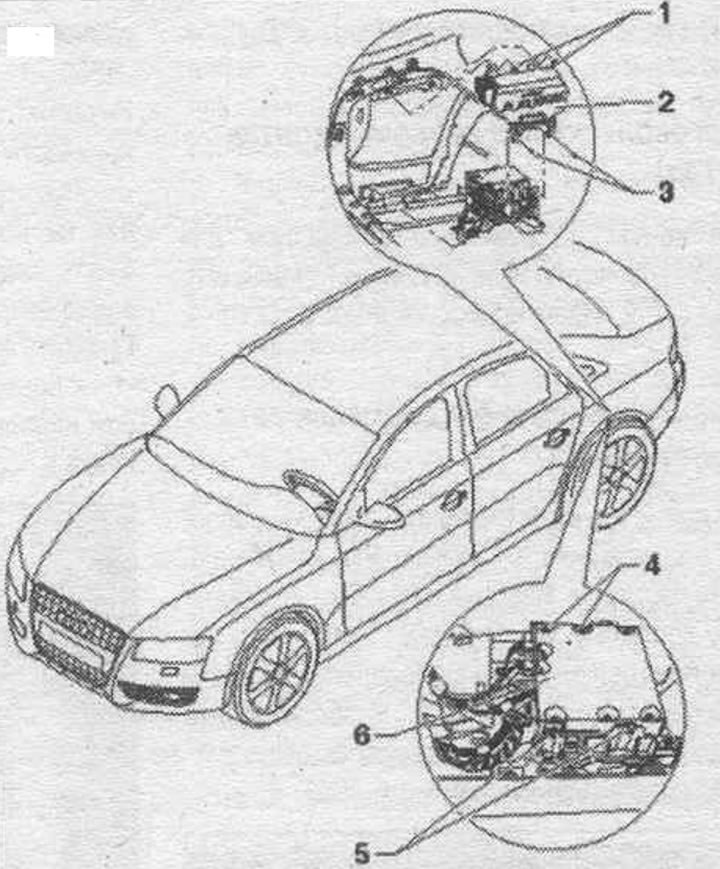

1. Гайка: 3,5 Нм.
2. Трымальнік.
3. Болт: 3,5 Нм.
4/5. Ніт: 2 Нм.
6. ТБ-цюнэр "R78". Лічбавы ТБ-цюнэр "R171" (з 2013 мод. гады).
Кампаненты ТБ-абсталявання (да каляндарнага тыдня 44/08)

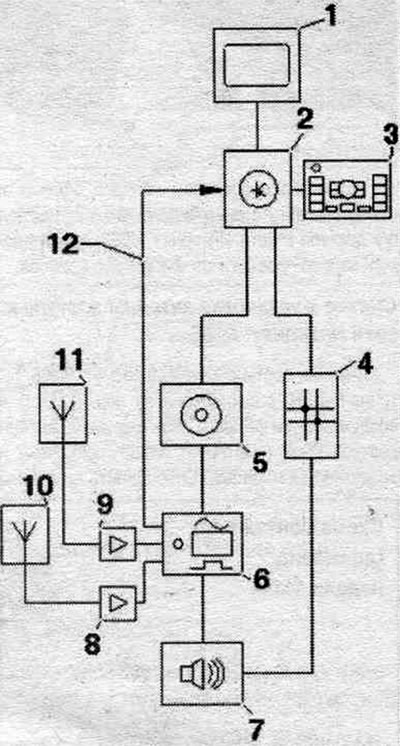

1. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі.
2. Б/к органа управл. і індыкацыі, пярэдні "J523" за зав. панэллю.
3. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі.
4. Дыягнастычны інтэрфейс шыны дадзеных "J533" за зав. скрыняй злева.
5. CD-чэйнджар "R41" у зав. панэлі.
6. TV-цюнэр "R78" за левай ашалёўкай багажніка.
7. Антэнны ўзмацняльнік.
8. Антэны, якія ўстанаўліваюцца ў шкла.
9. Б/к лічбаў, аўдыёсістэмы "J525" за левай бакавой ашалёўкай багажніка.
10. Акустычныя сістэ.
Кампаненты ТБ-абсталявання (з каляндарнага тыдня 45/08)

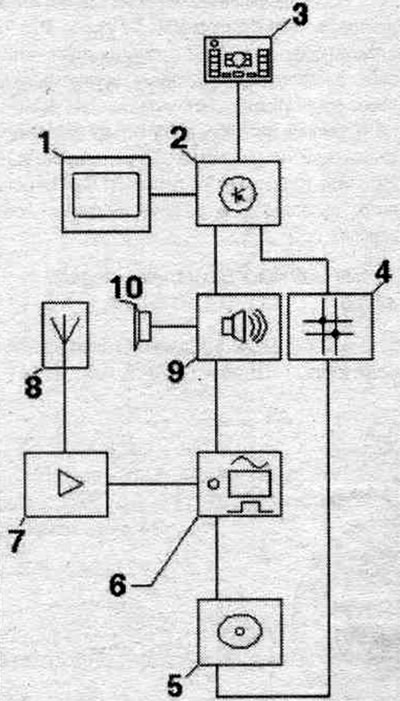

1. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі.
2. Б/к інфарм, электронікі 1 "J794" на зав. панэлі.
3. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі.
4. Дыягнастычны інтэрфейс шыны дадзеных "J533" за зав. скрыняй злева.
5. CD-чэйнждэр "R41" у зав. скрыні.
6. TV-цюнэр "R78" за левай ашалёўкай багажніка.
7. Б/к лічбаў, аўдыёсістэмы "J525" за левай бакавой ашалёўкай багажніка.
8. Антэнны ўзмацняльнік 2 "R111".
9. Антэнны ўзмацняльнік 3 "R112".
10. Антэна "3" для ТБ "R57".
11. Антэна "1" для ТБ "В55"/антэна "2" для ТБ "R56".
