Шматфункцыянальнае руль

Для дасягнення найлепшай кіравальнасці інфармацыйна-забаўляльным комплексам, тэлефонам і навігацыйнай сістэмай у рулі ўбудаваны шэраг кнопак. З Tiptronic дад. злева і справа ўстаноўлены перамыкачы упраў. дадзенай сістэмай. Б/к шматфункцыянальнага руля "J453" (пад правай кнопкай) счытвае інфармацыю з клавіш і пераносіць яе на шыну дадзеных LIN да блока кіравання. электронікі рул. калонкі "J527". Ад б/к электронікі рул. калонкі "J527" інфармацыя перадаецца праз шыну CAN (Камфорт) і дыягн. інтэрфейс шыны дадзеных "J533" да асобных прылад. Пошук невыпр. праводзіцца ў рэжыме Кіраваны пошук невыпраў..

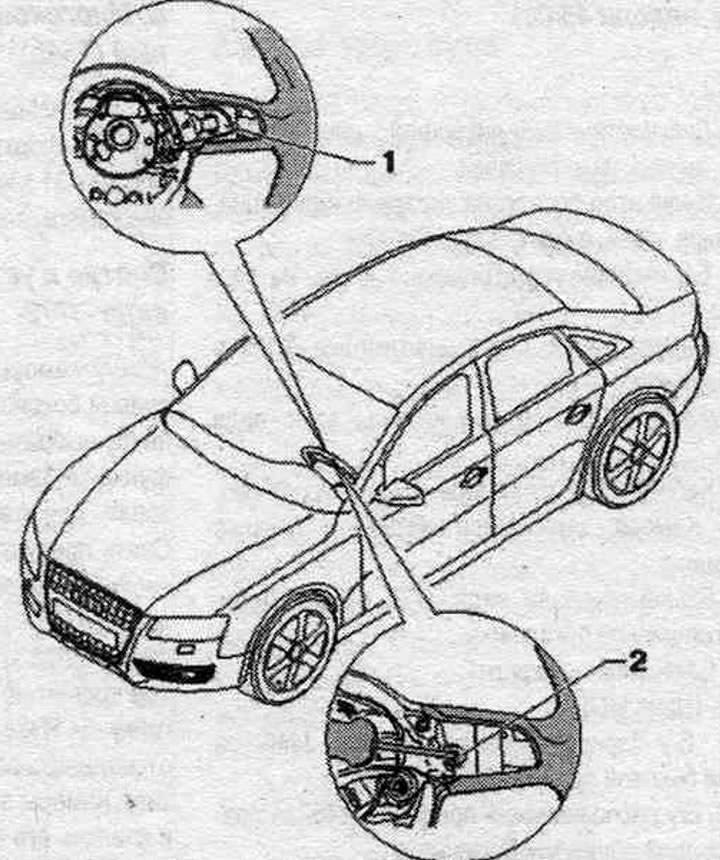

Да 2012 мадэльнага года

1. Шматфункцыянальныя кнопкі.
2. Болт: 3 Нм.

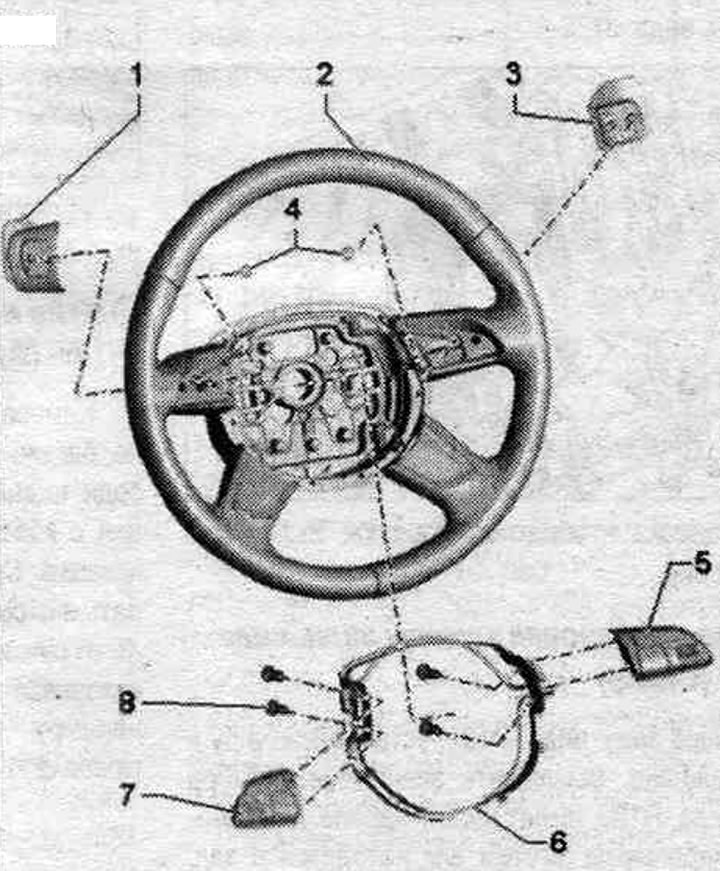

Схема мантажу руля з 4 спіцамі (з 2013 мадэльнага года)

1. Перамыкач Tiptronic у рулі знізу "Е439".
2. Рулявое кола з 4 спіцамі.
3. Перамыкач Tiptronic у рулі зверху "Е438".
4. Болт: 1,2 Нм.
5. Шматфункцыянальныя кнопкі ў рулі справа "Е441".
6. Дэкаратыўны казырок.
7. Шматфункцыянальныя кнопкі ў рулі злева "Е440".
8. Болт: 1,2 Нм.

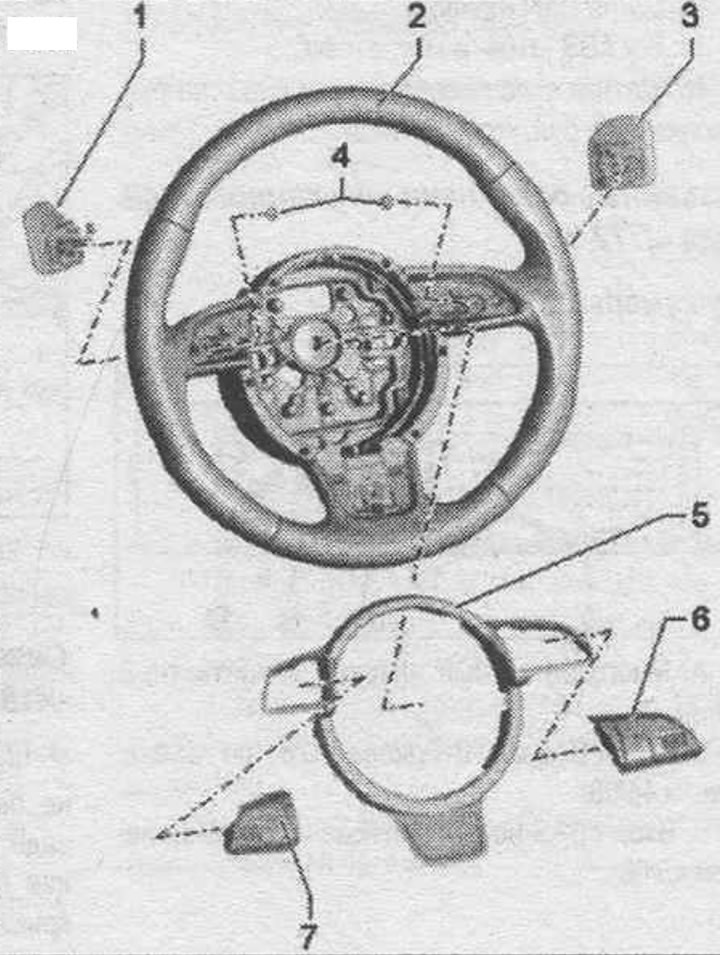

Схема мантажу руля з 3 спіцамі (з 2013 мадэльнага года)

1. Перамыкач Tiptronic у рулі знізу "Е439".
2. Рулявое кола з 3 спіцамі.
3. Перамыкач Tiptronic у рулі зверху "Е438".
4. Болт: 1,2 Нм.
5. Дэкаратыўны казырок.
6. Шматфункцыянальныя кнопкі ў рулі справа "Е441".
7. Шматфункцыянальныя кнопкі ў рулі злева "Е440".

Зняцце і ўстаноўка шматфункцыянальных кнопак (да 2012 мадэльнага года)

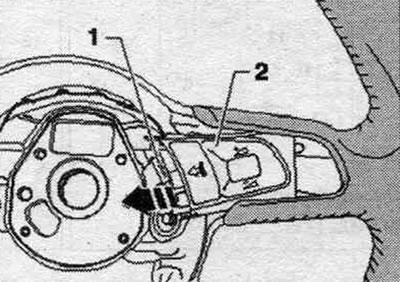

Выключыць запальванне. Зняць Airbag водзіць.. Зняць дэкаратыўнае кольца з руля. Разблакаваць і адлучыць штэкерны раз'ём "1" ад кнопкі "2". Выціснуць кнопку "2" у напрамку стрэлкі з руля. Павярнуць шматфункцыянальную кнопку.

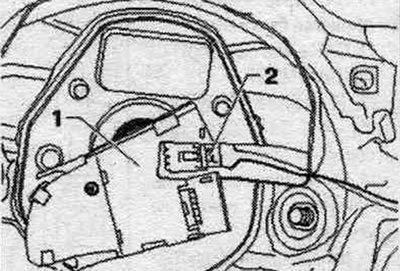

Разблакаваць і адлучыць штэкерны раз'ём "2" да перамыкача Tiptronic на кнопцы шматфункцыянальнага руля "1" і зняць кнопку.

Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка шматфункцыянальных кнопак руля з 4 спіцамі (з 2013 мадэльнага года)

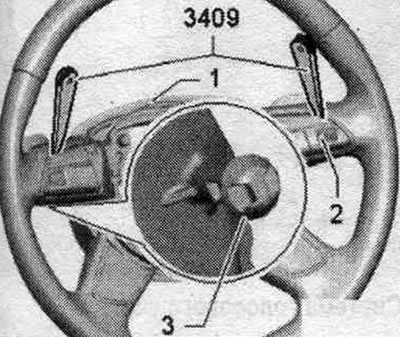

Шматфункцыянальныя кнопкі "2" злучаныя нітамі з дэкаратыўнай накладкай "1". Дэкаратыўная накладка "1" зафіксаваная разам з шматфункцыянальнымі кнопкамі "2" на рулі. На кожнай са шматфункцыянальных кнопак "2" прадугледжаны асобны фіксатар "3". Пры зняцці звярнуць адмысловую ўвагу на тое, каб пачаткі ўручную адлучалася дэкаратыўная накладка "1" (ок. 5 мм), а затым клінам "3409" адлучаліся фіксатары "3" шматфункцыянальных кнопак "2" і здымалася дэкаратыўная накладка "1" з шматфункцыянальнымі кнопкамі "2".

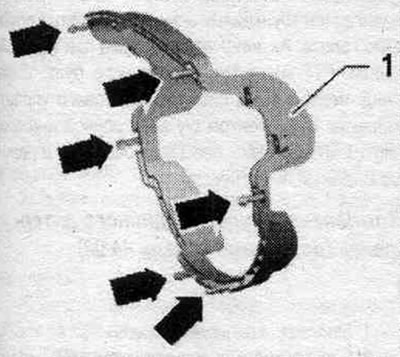

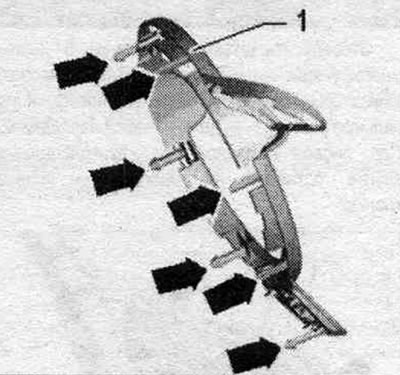

Фіксатары дэкаратыўнай накладкі

1. Дэкаратыўны казырок.
"Стрэлкі" фіксатары.

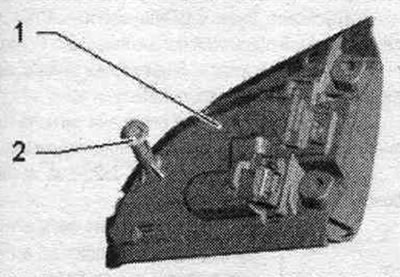

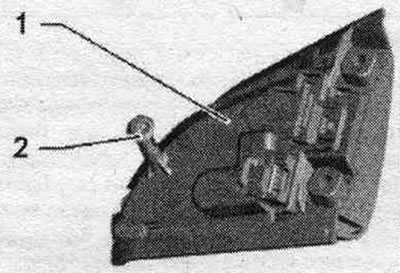

Фіксатары шматфункцыянальных кнопак

1. Шматфункцыянальная кнопка.
2. Фіксатар.

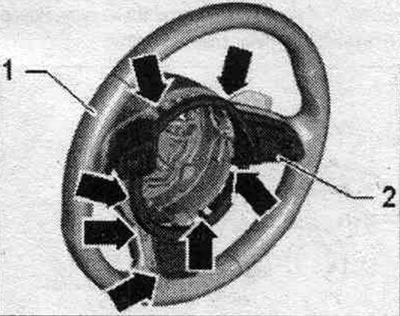

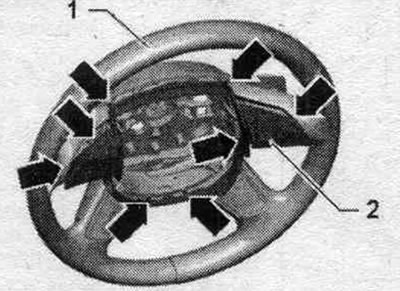

Выключыць запальванне. Зняць Airbag водзіць.. Выняць злучальныя лініі з накіроўвалых у рулі. Уручную злёгку адлучыць дэкаратыўную накладку "2" са шматфункцыянальнымі кнопкамі "стрэлкі" і адлучыць іх прибл. на 5 мм ад руля "1".

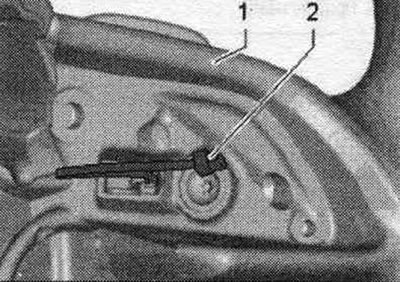

Разблакаваць шматфункцыянальныя кнопкі "2" пры дапамозе кліну "3409" побач з фіксатарамі "3". Усталёўваць клін "3409", як на малюнку. Пры гэтым зважаць на штэкерныя раздымы да перамыкачоў Tiptronic "2". Адлучыць гэты штэкерны раз'ём "2" шматфункцыянальных кнопак. Выняць дэкаратыўную накладку разам з шматфункцыянальнымі кнопкамі з руля. Шматфункцыянальныя кнопкі прыкручаны нітамі да дэкаратыўнай накладкі. Адлучыць штэкерны раз'ём шматфункцыянальнай кнопкі.

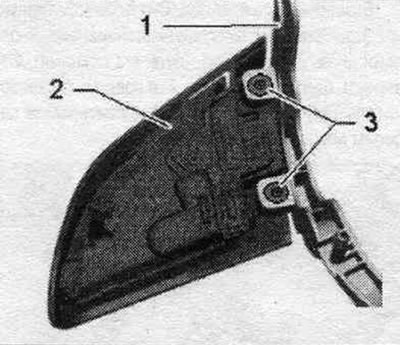

Адкруціць ніты "3" і выціснуць шматфункцыянальную кнопку "2" з дэкаратыўнай накладкі "1". Дад. провад да правай шматфункцыянальнай кнопкі застаецца на шматфункцыянальнай кнопцы.

Мантаж

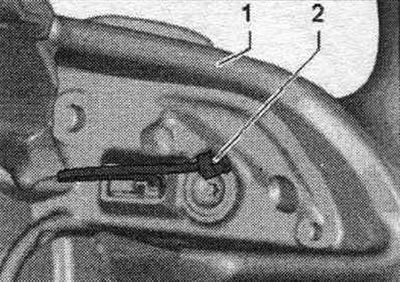

Ўстаноўка ў зваротным парадку. Усталяваць дэкаратыўную накладку з усталяванымі шматфункцыянальнымі кнопкамі на руль. Улічваць, каб злучальны кабель перакл. Tiptronic "2" быў пракладзены, як на малюнку. Пракласці пакінуты пакінуты злучальны кабель, уключаючы раздым, у накіравальныя ў рулі. Уціснуць дэкаратыўную накладку "2" разам са шматфункцыянальнымі кнопкамі ў руль "1" да надзейнай фіксацыі. У завяршэнне яшчэ раз праверыць правільную пракладку правадоў у рулі.

Зняцце і ўстаноўка шматфункцыянальных кнопак руля з 3 спіцамі (з 2013 мадэльнага года)

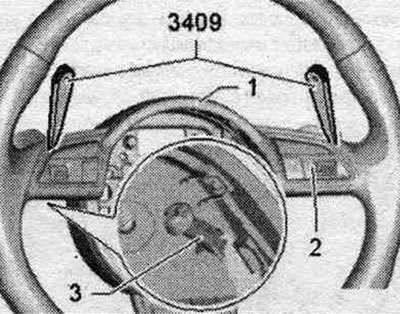

Шматфункцыянальныя кнопкі "2" злучаныя заклёпваннямі з дэкаратыўнай накладкай "1". Дэкаратыўная накладка "1" зафіксаваная разам з шматфункцыянальнымі кнопкамі "2" на рулі. На кожнай са шматфункцыянальных кнопак "2" прадугледжаны асобны фіксатар "3". Пры зняцці звярнуць адмысловую ўвагу на тое, каб пачаткі ўручную адлучалася дэкаратыўная накладка "1" (ок. 5 мм), а затым клінам "3409" адлучаліся фіксатары "3" шматфункцыянальных кнопак "2" і здымалася дэкаратыўная накладка "1" з шматфункцыянальнымі кнопкамі "2".

Фіксатары дэкаратыўнай накладкі

1. Дэкаратыўны казырок.
"Стрэлкі" фіксатары.

Фіксатары шматфункцыянальных кнопак

1. Шматфункцыянальная кнопка.
2. Фіксатар.

Разблакаваць шматфункцыянальныя кнопкі "2" пры дапамозе кліну "3409" побач з фіксатарамі "3". Усталёўваць клін "3409", як на малюнку. Пры гэтым зважаць на штэкерныя раздымы да перамыкачоў Tiptronic "2". Адлучыць гэты штэкерны раз'ём "2" шматфункцыянальных кнопак. Выняць дэкаратыўную накладку разам з шматфункцыянальнымі кнопкамі з руля. Шматфункцыянальныя кнопкі злучаны фіксатарамі з дэкаратыўнай накладкай.

Адлучыць штэкерны раз'ём "3" кнопкі шматфункцыянальнага руля "1". Разблакаваць фіксатары "стрэлкі" і выціснуць шматфункцыянальную кнопку "1" з дэкаратыўнай накладкі "2". Дад. провад да правай шматфункцыянальнай кнопкі застаецца на шматфункцыянальнай кнопцы.

Мантаж

Зняцце і ўстаноўка перамыкача Tiptronic (да 2012 мадэльнага года)

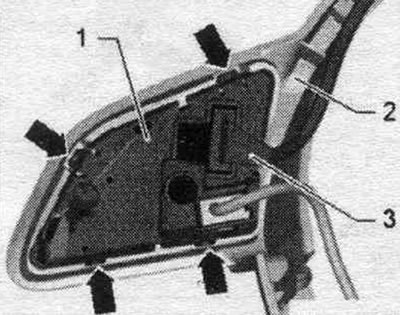

Выключыць запальванне. Зняць Airbag водзіць.. Зняць дэкаратыўнае кольца з руля. Выціснуць кнопку "2" у напрамку стрэлкі з руля. Павярнуць шматфункцыянальную кнопку.

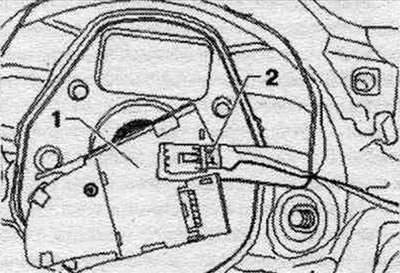

Разблакаваць і адлучыць штэкерны раз'ём "2" ад шматфункцыянальнай кнопкі "1".

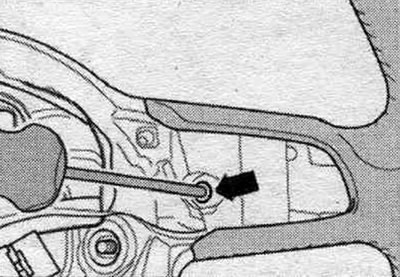

Выкруціць шрубу "стрэлка" і зняць перамыкач Tiptronic таму.

Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка перамыкача Tiptronic (з 2013 мадэльнага года)

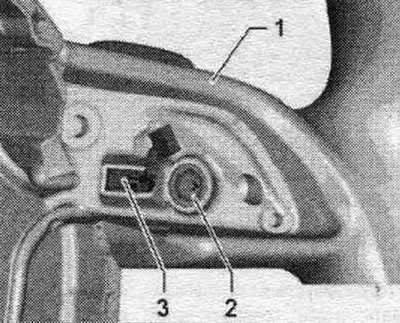

Выключыць запальванне. Зняць дэкаратыўную накладку разам з шматфункцыянальнымі кнопкамі (руль з 4 спіцамі), (руль з 3 спіцамі). Адкруціць ніты "2" на рулі "1" і выняць перамыкач Tiptronic "3" разам з злучальным кабелем рухам назад.
