Блок кіравання доступу да сеткі Інтэрнэт «J666» (з 2013 мадэльнага года) (Audi A4 B8)

Змест: Штэкерныя злучэнні блока кіравання… ↓ Зняцце і ўстаноўка блока кіравання… ↓ Зняцце і ўстаноўка антэны доступу да… ↓

Б/к доступу да сеткі Інтэрнэт "J666" "1" размешчаны ў зав. скрыні "2". Б/к доступу да сеткі Інтэрнэт "J666" дапаўняе раз'ём для падлучэння знешніх аўдыё-крыніц "R199" наступнымі функцыямі: запіс Web-радыёстанцый і падкастаў праз сетку WLAN і прайграванне іх у а/м; праслухоўванне Web-радыёстанцый у прамым эфіры пры выкарыстанні шырокапалоснага USB-мадэма; стварэнне WLAN модуляў Hotspot (з дапамогай шырокапалоснага USB-мадэма). У б/к доступу да сеткі Інтэрнэт "J666" убудавана прылада для счытвання карт SD. SD-карта выкарыстоўваецца для канфігурацыі ў рэжыме анлайн. Б/к доступу да сеткі Інтэрнэт "J666" усталёўваецца разам з высновай для вонкавых аўдыёкрыніц "R199" (інтэрфейсам). За зав. скрыняй прыклеена антэна доступу да сеткі Інтэрнэт "R266" (антэна WLAN) на паветраводным канале. Шырокапалосны USB-мадэм падлучаецца да высновы для вонкавых аўдыёкрыніц "R199" (інтэрфейсу) пры дапамозе адаптарных правадоў. Пошук невыпр. ажыццяўляецца праз б/к інформ, электронікі 1 "J794" (памяць невыпр.). Канфігурацыя з SD-картай: audi.com/mp3. Канфігурацыя пры гэтым захоўваецца на мапе SD.

Штэкерныя злучэнні блока кіравання доступу да сеткі Інтэрнэт "J666"

Блок кіравання доступу да сеткі Інтэрнет "J666"

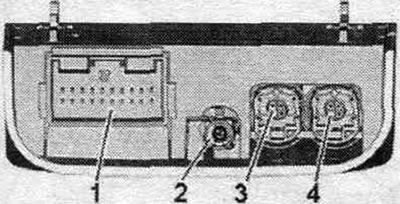

1. Шматкантактавае штэкернае злучэнне, 20-кантактнае (Т20g).
2. Вывад антэны доступу да сеткі Інтэрнэт "R266".
3. Шматкантактны раз'ём 4-полюсны (Т4o) да блока кіраван. інфарм, электронікай 1 "J794".
4 Шматкантактны раз'ём, 4-кантактны (Т4n) да высновы для вонкавых аўдыёкрыніц "R199" (інтэрфейсу).

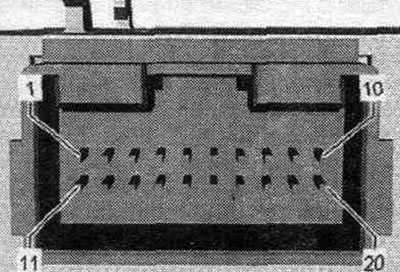

1. Шматкантактны штэкерны раз'ём, 20-кантактны (Т20g)

1. USB (+5 У) ад б/к інфарм, электронікі 1 "J794".
2. USB (маса) ад б/к інфарм, электронікі 1 "J794".
3. USB (+5 У) да высновы для вонкавых аўдыёкрыніц "R199" (інтэрфейсу).
6. Клема 30.
7. Клема 31.
16. Detect да высновы для вонкавых аўдыёкрыніц "R199" (інтэрфейсу).
18. Detect ад б/к электронікай камунікацый 1 "J794".
19. CAN-шына High (комбі).
20. CAN-шына Low (комбі).

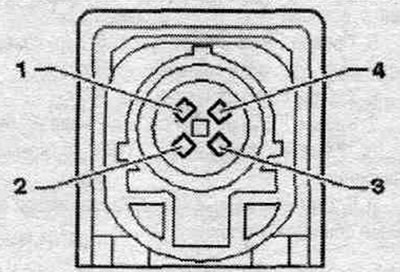

3. Шматкантактны раз'ём, 4-кантактны (Т4о)

Усе кантакты злучаны з б/к электронікай камунікацый 1 "J794".

1. D (+).
2. ідэнтыфікацыя iPod.
3. D (-).
4. Маса.

4. Шматкантактны раз'ём, 4-кантактны (Т4n)

Усе кантакты злучаныя з высновай для вонкавых аўдыёкрыніц "R199" (інтэрфейсам).

1. D (+).

2. Ідэнтыфікацыя iPod.

3. D (-).

4. Маса.

Зняцце і ўстаноўка блока кіравання доступу да сеткі Інтэрнэт "J666"

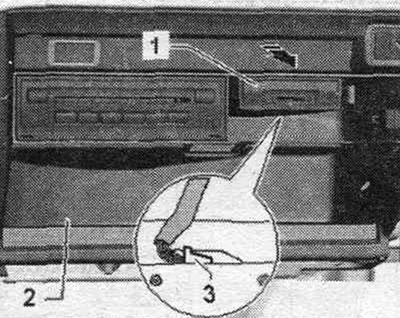

Б/к доступу да сеткі Інтэрнэт "J666" "1" размешчаны ў зав. скрыні "2". Выключыць запальванне. Адкрыць зав. скрыню. Выняць чып-карту. Перамясціць б/к доступу да сеткі Інтэрнэт "J666" "1" "у кірунку стрэлкі" назад да з'яўлення магчымасці яго зняцця з абліцоўвання "2". Разблакаваць і адлучыць штэкерныя раздымы "3" ад б/к прылады для счытвання чып-карт "J676" "1".

Ўстаноўка ў зваротным парадку. Прыбраць ахоўную плёнку з унутранага АКБ. Пры замене б/к доступу да сеткі Інтэрнэт "J666" кліент павінен нанова правесці канфігурацыю прыбора.

Зняцце і ўстаноўка антэны доступу да сеткі Інтэрнэт "R266"

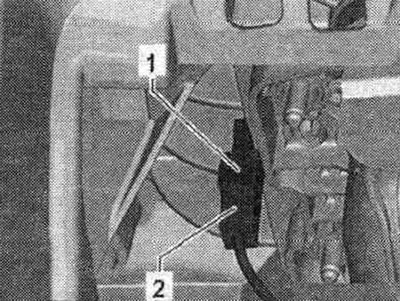

Антэна доступу да сеткі Інтэрнэт "R266" (антэна WLAN) размешчана за зав. скрыняй на паветраводным канале. Зняць зав. скрыню. Антэна доступу да сеткі Інтэрнэт "R266" прыклеена на паветраводным канале. Адлучыць штэкерны раз'ём "2" антэны доступу да сеткі Інтэрнэт "R266" "1". Адлучыць антэну доступу да сеткі Інтэрнэт "R266" "1" пры дапамозе адвёрткі ад паверхні прыклейвання.

Старанна ачысціць паверхню прыклейвання на паветраводным канале ізапрапанолам. Зняць ахоўную плёнку з паверхні прыклейвання антэны доступу да сеткі Інтэрнэт "R266". Прыціснуць антэну доступу да сеткі Інтэрнэт "R266" "1" да паверхні прыклейвання на паветраводным канале (прыбл. на працягу 10 секунд). Ўстаноўка ў зваротным парадку.
