Камера задняга выгляду — кампаненты і схемы мантажу (Audi A4 B8)

Змест: Кампаненты камеры задняга віду (да… ↓ Кампаненты камеры задняга віду (з… ↓ Раздымныя злучэнні блока кіравання… ↓ Зняцце і ўстаноўка блока кіравання… ↓ Зняцце і ўстаноўка камеры задняга… ↓ Зняцце і ўстаноўка камеры задняга… ↓

Камера задн. выгляду дапамагае кіроўцу пры руху заднім ходам, навочна высвечваючы на модулі індыкацыі б/к зав. модуля індыкацыі і кір. інфарм, сістэмай "J685" дарожную сітуацыю за а/м. Сістэма актывуецца пры ўключэнні зад. перадачы. Сістэму таксама можна ўключаць уручную з дапамогай кнопкі паркавальнага асістэнта "Е266" у цэнтр, кансолі (опцыя). Камера задн. выгляду складаецца з наступных кампанентаў: камера задн. выгляду "R189", б/к камеры задн. выгляду "J772", б/к зав. пан. упраў., індыкацыі і выдачы інфармацыі "J523", руля з датчыкам кута павароту "G85". У якасці дадатковай опцыі могуць быць устаноўлены і іншыя блокі кір.. Устаноўка доп. нумарнога знака ў а/м з камерай задн. выгляду не дапушчаецца, у адваротным выпадку магчымыя парушэнні ў працы сіст.. Пошук невыпр. праводзіцца ў рэжыме Кіраваны пошук невыпраў..

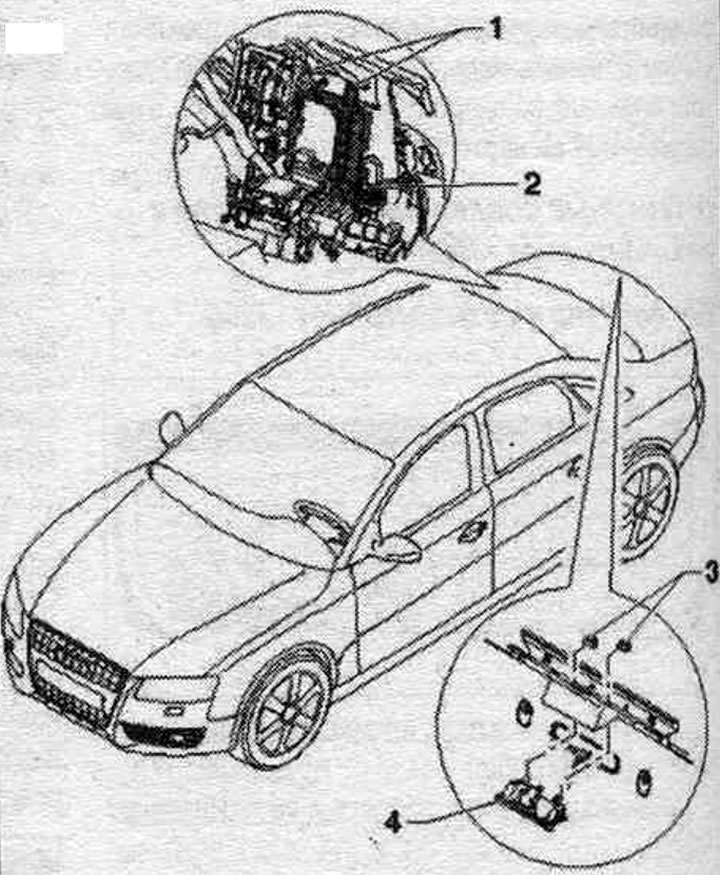

1. Болт: 2 Нм.
2. Б/к камеры задн. выгляду "J772".
3. Гайка: 6 Нм.
4. Камера задн. выгляду "R189".

Кампаненты камеры задняга віду (да каляндарнага тыдня 44/08)

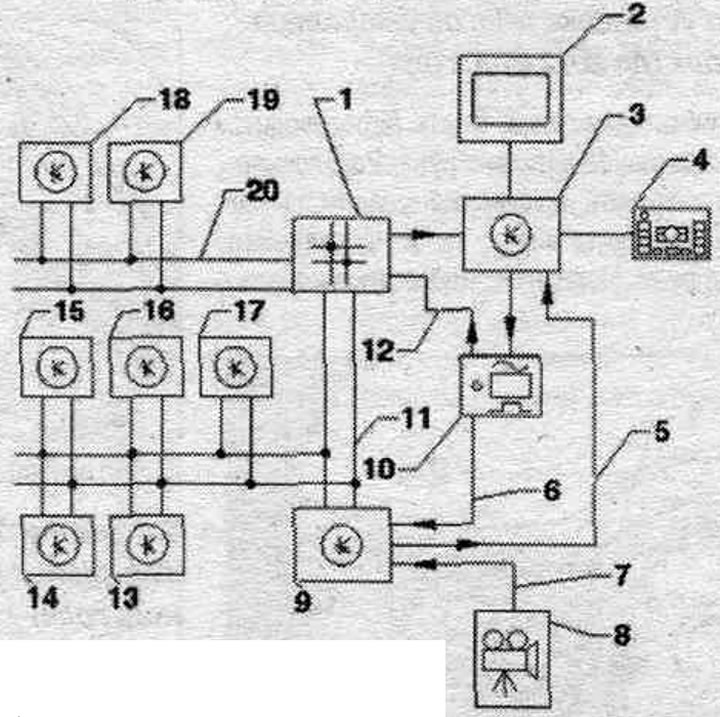

1. Дыягнастычны інтэрфейс шыны дадзеных "J533" за зав. скрыняй злева.
2. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі.
3. Б/к органа управл. і індыкацыі, пярэдні за зав. панэллю.
4. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі.
5. Провад FBAS да блока кіраван. зав. панэлі індыкацыі, упраў. і выдачы інфармацыі.
6. Кабель FBAS ад ТБ-цюнэра "R78".
7. Кабель FBAS ад камеры задн. выгляду "R189".
8. Камера задн. выгляду "R189" у вечку багажніка.
9. Б/к камеры задн. выгляду J772 за правай бакавой ашалёўкай багажніка.
10. TV-цюнэр "R78" за левай ашалёўкай багажніка.
11. CAN-шына (камфорт).
12. Шына MOST.
13. Б/к паркавальнага асістэнта "J446" за правай бакавой ашалёўкай багажніка.
14. Б/к бартавой сеткі "J519" за абліцоўваннем зав. панэлі на баку водзіць.
15. Цэнтральны б/к сістэм камфорту "J393" за правай бакавой ашалёўкай багажніка.
16. Б/к распазнанні прычэпа "J345" за правай бакавой ашалёўкай багажніка.
17. Б/к Climatronie "J255" на зав. панэлі.
18. Б/к ABS "J104" у мант. адсеку.
19. Датчык кута павароту руля G85 на рул. калонцы ў б/к рул. калонкі "J527".
20. Шына CAN (прывад).

Кампаненты камеры задняга віду (з календаром тыдня 45/08)

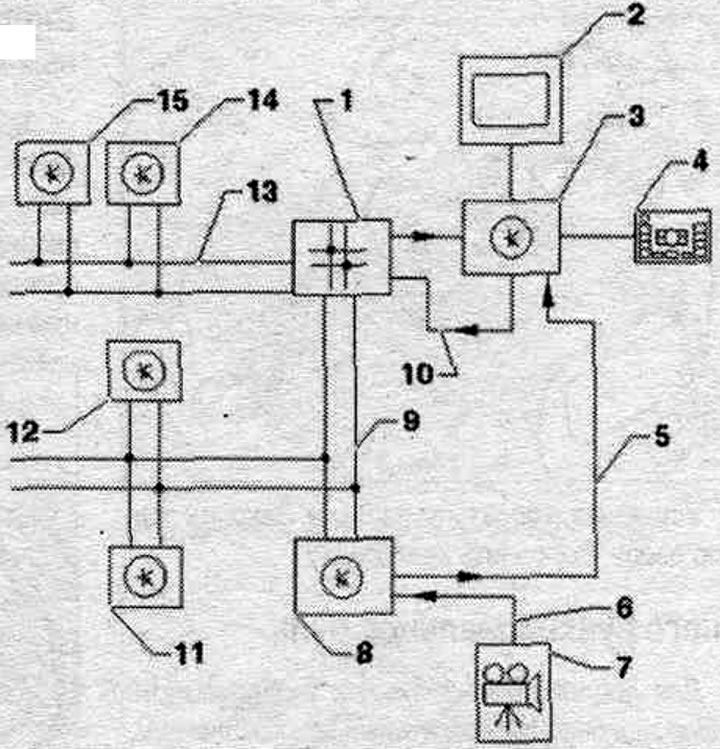

1. Дыягнастычны інтэрфейс шыны дадзеных "J533" за зав. скрыняй злева.
2. Індыкатар б/к органа управл. і індыкацыі, пярэдні "J685" у цэнтры зав. панэлі.
3. Б/к інфарм, электронікі 1 "J794" на зав. панэлі.
4. Модуль упраў. сіст. мультымедыя "Е380" у цэнтр, кансолі.
5. Кабель FBAS ад б/к камеры задн. выгляду "J772".
6. Кабель FBAS ад камеры задн. выгляду "R189".
7. Камера задн. выгляду "R189" у вечку багажніка.
8. Б/к камеры задн. выгляду J772 за правай бакавой ашалёўкай багажніка.
9. CAN-шына (камфорт).
10. Шына MOST.
11. Б/к парковачнага асістэнта "J446" за правай бакавой ашалёўкай багажніка.
12. Б/к распазнанні прычэпа "J345" за правай бакавой ашалёўкай багажніка.
13. Шына CAN (прывад).
14. Б/к ABS "J104" у мант. адсеку.
15. Датчык кута павароту руля "G85" на рул. калонцы ў блока кіравання рул. калонкі "J527".

Раздымныя злучэнні блока кіравання камеры задняга выгляду "J772"

Блок кіравання камеры задняга віду "J772"

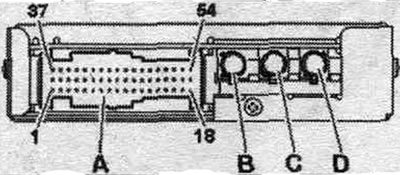

А. Шматкантактны раз'ём, 54-кантактны (Т54b).
В. Уваход FBAS ад ТБ-цюнэра "R78" (да календ, тыдня 44/08).
В. Уваход FBAS не задзейнічаны (з календ, тыдня 45/08).
С. Выхад FBAS да блока кір. зав. пан. упраў., індыкацыі і выдачы інфармацыі/блоку управл. электроннай інфарм, сіст. 1 "J794".
D. Уваход FBAS ад камеры задн. выгляду "R189".

А. Шматкантактны раз'ём, 54-кантактны (Т54b)

39. CAN-шына Low (камфорт).

40. CAN-шына High (камфорт).

43. Клема 30.

44. Клема 31.

47. Кантакт 31 да камеры задн. выгляду "R189".

48. Сілкаванне камеры задн. выгляду -R 189-.

Зняцце і ўстаноўка блока кіравання камеры задняга віду "J772"

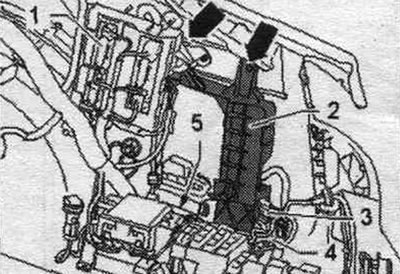

Б/к камеры задн. выгляду "J772" знаходзіцца за правай бакавой ашалёўкай-багажніка. Пры замене б/к абраць у рэжыме Кіраваны пошук невыпр. функцыю Замена адпаведнага б/к. Выкарыстоўваць для гэтага Тэстар. Выключыць запальванне. Зняць правую бакавую ашалёўку багажніка. Б/к сіст. камеры задн. выгляду "J772" "3" устаўлены ў трымальнік "2". Для зняцця спачатку неабходна зняць цэнтр, б/к сістэ. камфорту "J303" "1", а затым кранштэйны "2". Выкруціць балты "стрэлкі" і гайку "5". Выняць кранштэйны "2" са скрыні, каб адлучыць раздымы "3" і "4". Раскліпсаваць б/к сіст. камеры задн. выгляду "J772" з кранштэйна "2" і выняць яго ў напрамку ўверх. Разблакаваць і адлучыць штэкерны раз'ём б/к камеры задн. выгляду "J772".

Ўстаноўка ў зваротным парадку. Выканаць каліброўку.

Зняцце і ўстаноўка камеры задняга віду "R189" (Седан)

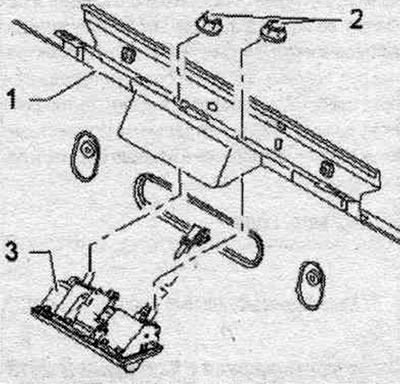

Камера задн. выгляду "R189" усталявана ў ручцы багажніка. Выключыць запальванне. Камера задн. выгляду "R189" мае гнуткі кабель. Злучэнні з кабельным джгутом а/м знаходзяцца ў зад. вечку. Зняць абіўку зад. дзверы. Адкруціць гайкі "2". Камера задн. выгляду - R189- цвёрда злучана з ручкай "3". Выняць ручку "3" з камерай задн. выгляду "R189" з багажніка.

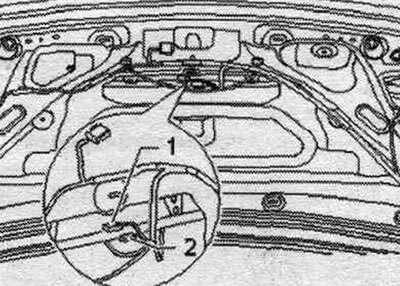

Разблакаваць і адлучыць штэкерныя раздымы "1" і "2" ад багажніка. Зняць ручку з багажніка.

Ўстаноўка ў зваротным парадку. Зачыніць заднюю дзверы. Выканаць каліброўку.

Зняцце і ўстаноўка камеры задняга віду "R189" (Avant)

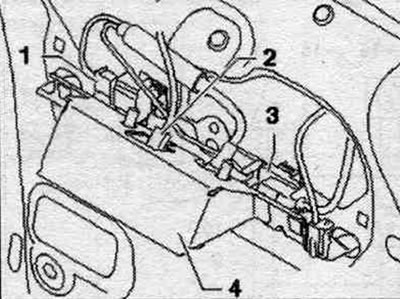

Камера задн. выгляду "R189" усталявана ў ручцы багажніка. Выключыць запальванне. Камера задн. выгляду "R189" мае гнуткі кабель. Злучэнні з кабельным джгутом а/м знаходзяцца ў зад. вечку. Зняць абіўку зад. дзверы. Разблакаваць і адлучыць штэкерныя раздымы "1", "2" і "3" ад ручкі "4". Камера задн. выгляду "R189" цвёрда злучана з ручкай "4". Адкруціць гайкі "2". Выняць ручку "3" з камерай задн. выгляду "R189" з багажніка "1".
