Сістэма антэн, Avant

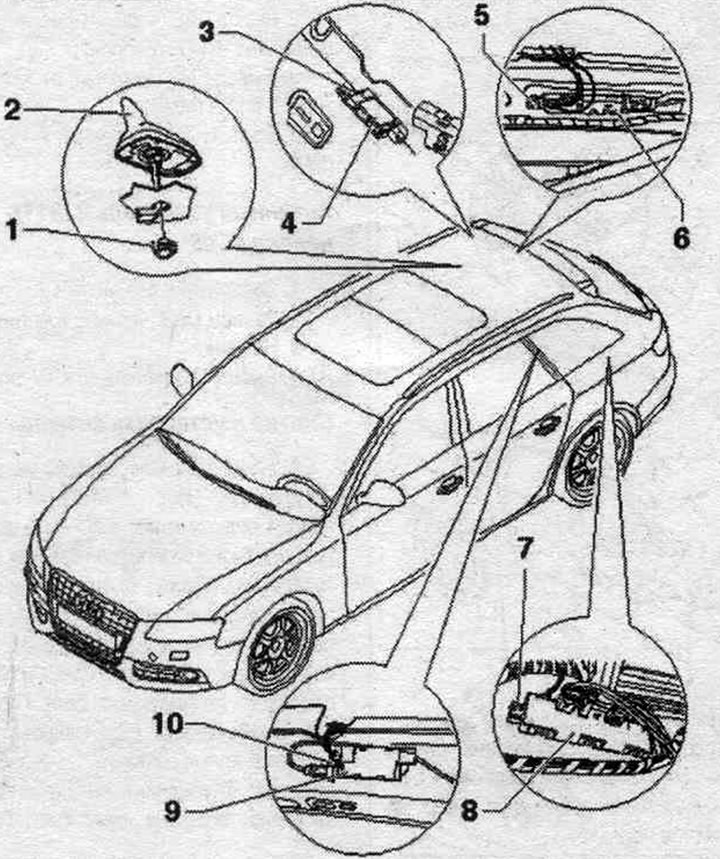

1. Гайка: 6 Нм.
2. Антэна радыё, тэлефона, навіг. сіст. "R52".
3/5/7/10. Ніт: 2 Нм.
4. Антэнны ўзмацняльнік 2 "R111".
6. Антэнны ўзмацняльнік "R24".
8. Антэнны ўзмацняльнік 3 "R112" (MMI да календ. тыдня 44/08).
9. Антэнны ўзмацняльнік 3 "R112" (магнітола CAN/MMI з календ, тыдня 45/08). Узмацняльнік антэны 4 "R113" (MMI)
Раздымы
Антэнны ўзмацняльнік 3 "R112" (магнітола CAN)
1. Раз'ём (жоўты) AM/FM1 да магнітоле "R". Раз'ём FZV (шэры) да цэнтральнага блоку кіраван. сіст. камфорту "J393".

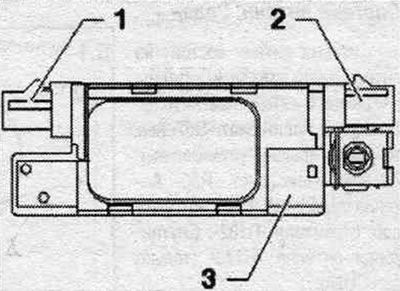

2. Не заняты.

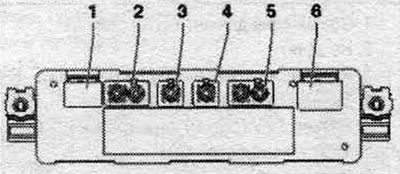

3. Злучэнне для антэн на шкле.
Антэнны ўзмацняльнік 3 "R112" (MMI з каляндарнага тыдня 45/08)

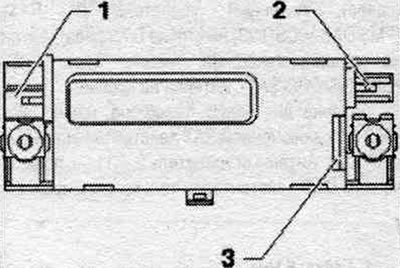

1. Раз'ём (жоўты) AM/FM1 да магнітоле "R". Раз'ём FZV (шэры) да цэнтральнага блоку кіраван. сіст. камфорту "J393".
2. Злучэнне ТУЗ да ТБ-цюнара "R78".
3. Злучэнне для антэн на шкле.
Антэнны ўзмацняльнік 3 "R112" (MMI да каляндарнага тыдня 44/08)

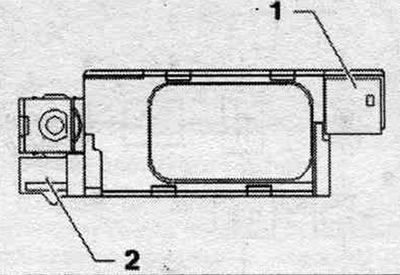

1. Злучэнне для антэн на шкле.
2. Выснова (жоўты) FM2/FM3 ад антэннага ўзмацняльніка "Н24"/антэннага ўзмацняльніка 4 "R113".
3. Выснова TV1 (зялёны) да ТБ-цюнара "R78".
4. Раз'ём FZV (шэры) да цэнтральнага блоку кіраван. сіст. камфорту "J393".
5. Высокачашчынная выснова HF/ZF (белы) да магнітоле "R".
6. Злучэнне для антэн на шкле.
Антэнны ўзмацняльнік 2 "R111"

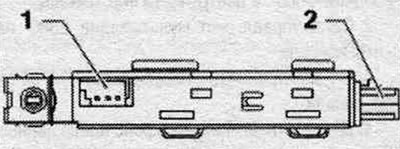

1. Злучэнне для антэн на шкле.
2. Выснова DAB (чорны) да магнітоле "Р"/лічб. магнітоле "R147" (Еўропа).
Антэнны ўзмацняльнік "R24"
1. Злучэнне для антэн на шкле.
2. раз'ём (белы) FM2 да магнітоле "R" (магнітола CAN).
Раз'ём (ліловы) FM2/TV2 да антэннага ўзмацняльніка 3 "R112"/ТБ-цюнара "R78" (MMI да календ, тыдня 44/08).
Раз'ём (белы/ліловы) FM2/TV2 да магнітола "R"/TB-цюнару "R78" (MMI з календ, тыдня 45/08).
Антэнны ўзмацняльнік 4 "R113" (MMI да каляндарнага тыдня 44/08)
1. Выснова FM3 (ліловы) да антэннага ўзмацняльніка 3 "R112".
2. Выснова TV3 (зялёны) да TV-цюнара "R78".
3. Злучэнне для антэн на шкле.
Антэнны ўзмацняльнік 4 "R113" (MMI з каляндарнага тыдня 45/08)
1. Не заняты.
2. Выснова TV1 (зялёны) да ТБ-цюнара "R78".
3. Злучэнне для антэн на шкле.
Зняцце і ўстаноўка антэннага ўзмацняльніка 3 "R112" (MMI)

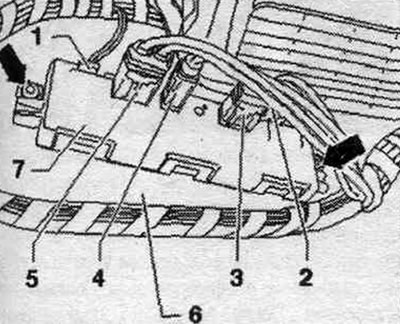

Антэнны ўзмацняльнік 3 "R112" знаходзіцца за левай ашалёўкай багажніка. Выключыць запальванне. Адкрыць левы адсек у багаж, аддзяленні. Разблакаваць і адлучыць раздымы "1", "2", "3", "4" і "5" антэннага ўзмацняльніка 3 "R112" "7". Адкруціць ніты "стрэлкі" і зняць антэнны ўзмацняльнік 3 "R112" "7" з бакавой сценкі "6".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка антэннага ўзмацняльніка 3 "R112" (САН)/антэннага ўзмацняльніка 4 "R113" (MMI)

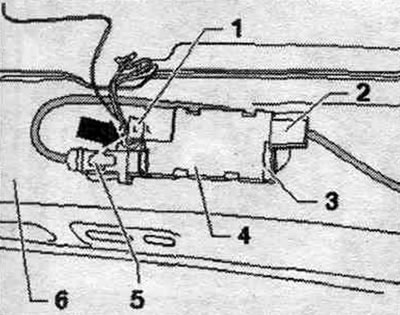

Антэнны ўзмацняльнік 3 "R112"/антэнны ўзмацняльнік 4 "R113" знаходзяцца на стойцы З злева і справа. Парадак зняцця і ўстаноўкі ідэнтычны. Выключыць запальванне. Зняць ашалёўку стойкі С. Разблакаваць і адлучыць штэкерныя раздымы "1", "2" і "5" ад антэннага ўзмацняльніка 3 "R112" "4". Адкруціць ніт "стрэлка" і зняць антэнны ўзмацняльнік 3 "R112" "4" са стойкі З "6".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка антэннага ўзмацняльніка "R24"

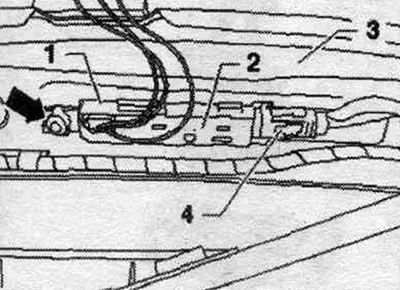

Антэнны ўзмацняльнік "R24" знаходзіцца зверху на вечку багажніка. Выключыць запальванне. Зняць абіўку зад. дзверы. Разблакаваць і адлучыць штэкерныя раздымы "1" і 4- ад антэннага ўзмацняльніка "R24" "2". Адкруціць ніт "стрэлка" і зняць антэнны ўзмацняльнік "R24" "2" з багажніка "3".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка антэннага ўзмацняльніка 2 "R111"

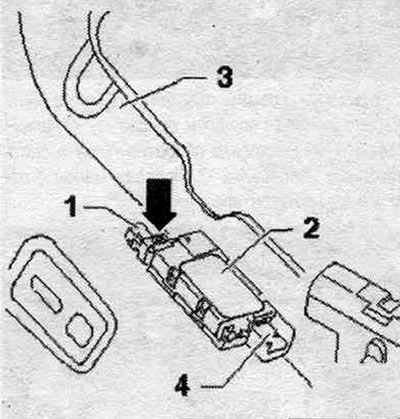

Антэнны ўзмацняльнік 2 "R111" знаходзіцца на правай стойцы D. Выключыць запальванне. Зняць абліцоўванне стойкі D. Разблакаваць і адлучыць штэкерныя раздымы "1" і "4" ад антэннага ўзмацняльніка 2 -R111 - "2". Адкруціць ніт "стрэлка" і зняць антэнны ўзмацняльнік 2 "R111" "2" са стойкі D "3".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка антэны на даху

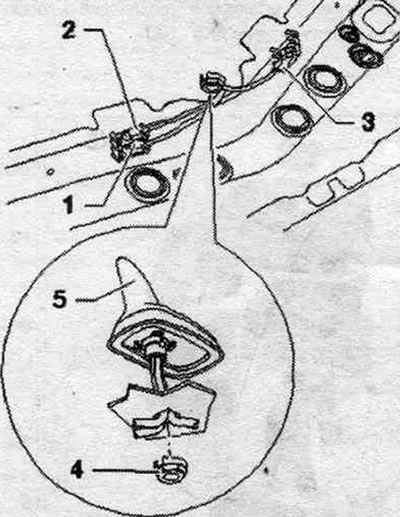

Антэна магнітолы, тэлефона, навіг. сіст. "R52" (GSM/GPS/RC/SAT) абсталявана максімум 4 высновамі. Правады антэны ўсталяваныя на папярочнай бэльцы даху. Для зняцця антэны магнітолы, тэлефона, навіг. сіст. "R52" варта апусціць уніз заднюю потолочную панэль. Выключыць запальванне. Апусціць абіўку столі ззаду. Разблакаваць і адлучыць штэкерныя раздымы "1", "2" і "3" ад антэнных правадоў. Адлучыць антэнныя правады антэны магнітолы, тэлефона, навиг. сіст. "R52" "5". Адкруціць гайку "4". Выняць антэну магнітолы, тэлефона, навиг. сіст. "R52" "5" з даху ўверх.
Мантаж
Правесці антэнныя правады праз адтуліну ў даху і асцярожна ўсталяваць антэну для радыёпрымача, тэлефона, навиг. сіст. "R52". Сачыць за правільным становішчам ушчыльнення. Ўстаноўка ў зваротным парадку.
