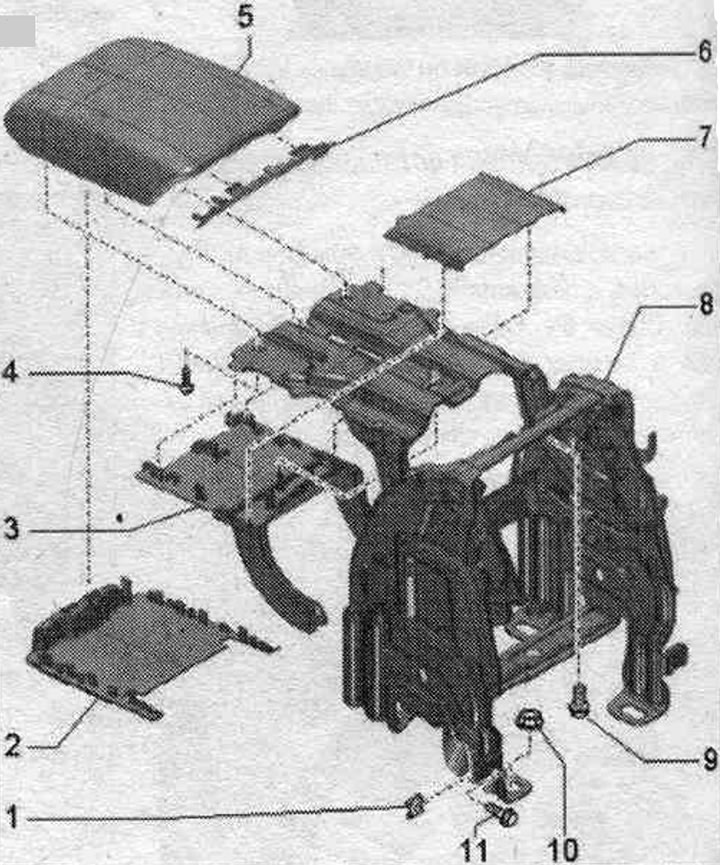

Пярэдні цэнтр, падлакотнік
1. Дужка: 2 шт.
2. Накладка: закліпсавана з дапамогай "паз. 5".
3. Ніжняя ашалёўка шарнірнага рычага: зафіксаваная пры дапамозе "Паз. 7" і "Паз. 8".
4. Болт: 2 шт.; 2,2 Нм.
5. Падушка.
6. Накладка.
7. Верхняя ашалёўка шарнірнага рычага: закліпсавана з дапамогай "паз. 3".
8. Апора.
9. Болт: 2 шт.; 3 Нм.
10. Гайка: 4 шт.; 20 Нм.
11. Болт: 2 шт.; 3 Нм.
Зняцце

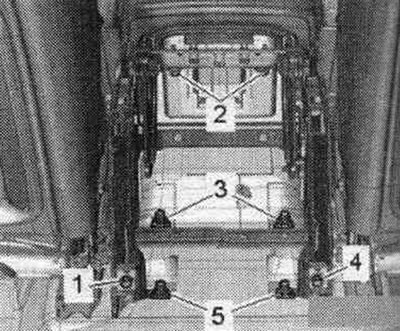

Зняць заднюю накладку цэнтральнай кансолі. Варыянт камплектацыі з дэфлектарам: зняць паветравод задн. дэфлектара. Варыянт камплектацыі з тэлефонам/мабільным тэлефонам: вызваліць з мацаванняў штэкерныя злучэнні. Выкруціць балты "1, 2, 4". Выкруціць гайкі "3" і "5". Адмацаваць верхнюю цэнтральную кансоль ад апоры падлакотніка, для гэтага адціснуць цэнтральную кансоль. Выняць апору падлакотніка па кірунку ўверх, правесці над разьбовым нітам і зняць па кірунку назад.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка падушкі цэнтральнага зав. падлакотніка

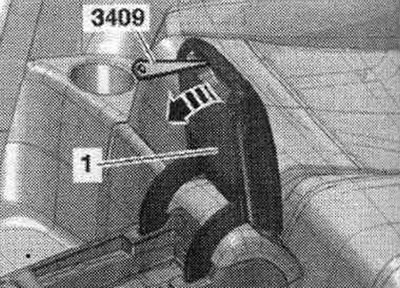

Асцярожна зняць ашалёўку "1" клінам "3409" з падушкі "стрэлка".

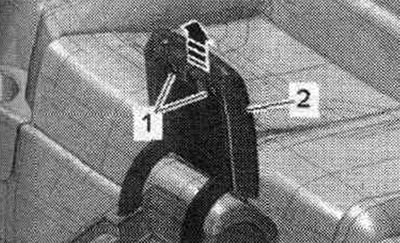

Выкруціць балты "1" і прыпадняць падушку "2" над шарнірным рычагом "стрэлка".
Ўстаноўка ў зваротным парадку. Устанавіць падушку на шарнірны рычаг і зацягнуць балты. Уціснуць ашалёўку да пстрычкі.
Зняцце і ўстаноўка ашалёўкі шарнірнага рычага

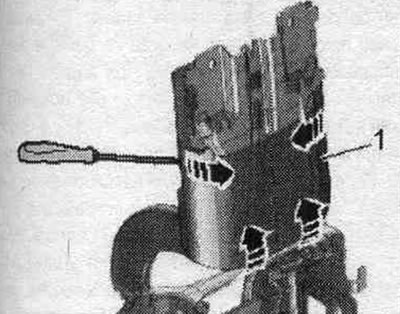

Зняць падушку зав. падлакотніка. Асцярожна зняць верхнюю ашалёўку "1" невялікай адвёрткай з шарнірнага рычага і ніжняй ашалёўкі "стрэлкі".

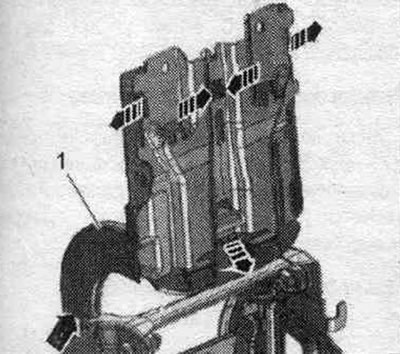

Зняць заднюю накладку цэнтральнай кансолі. Адкінуць пярэдні падлакотнік. Зняць ніжнюю ашалёўку "1" адвёрткай з шарнірнага рычага цэнтральнай кансолі "стрэлкі".
Ўстаноўка ў зваротным парадку. Уціснуць ашалёўкі да пстрычкі.
