Цэнтральная кансоль — зняцце і ўстаноўка (Audi A4 B8)

Цэнтральная кансоль

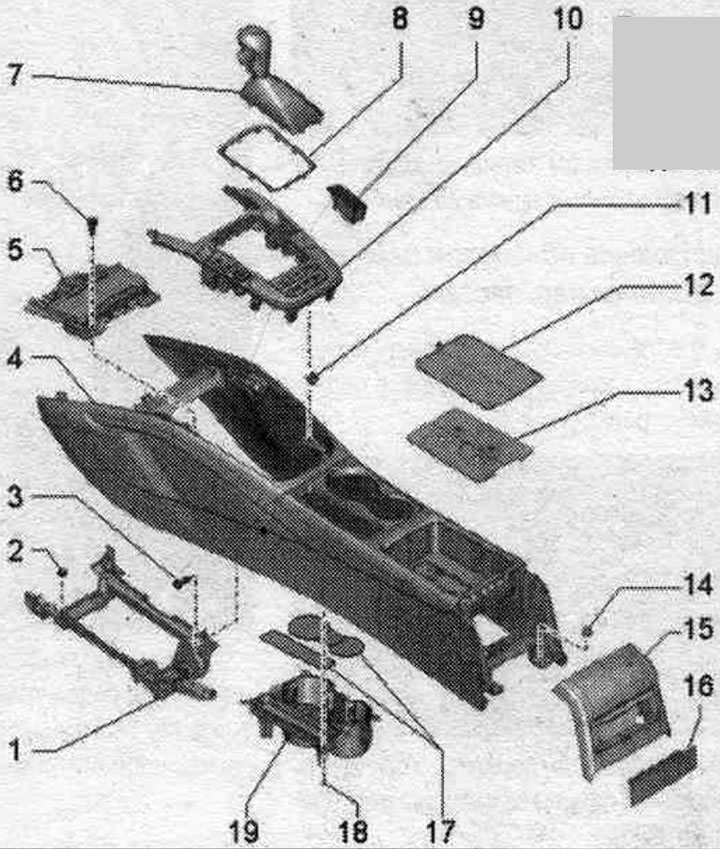

Варыянт камплектацыі з пярэднім падлакотнікам

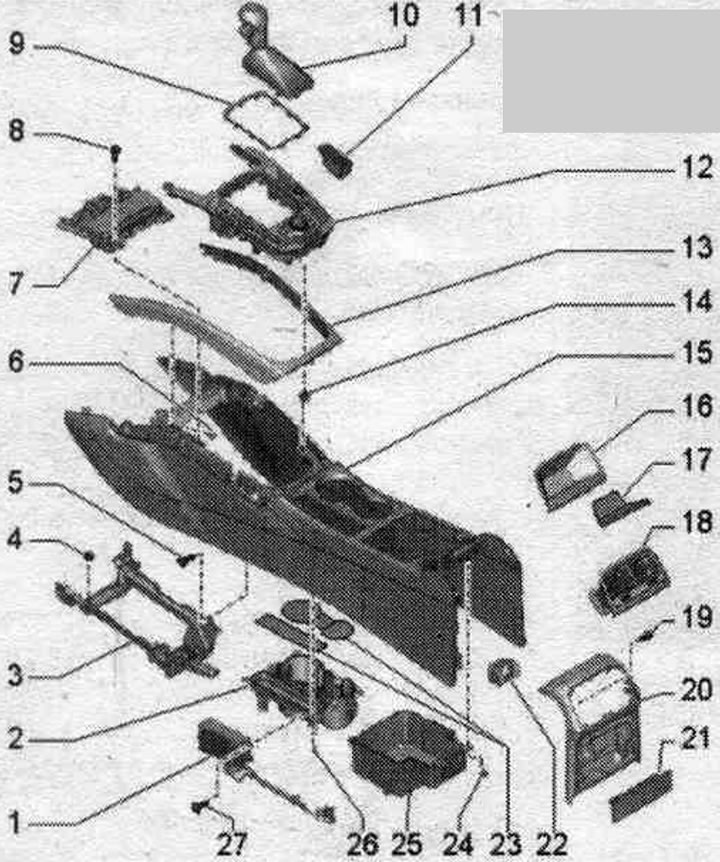

Варыянт камплектацыі без зав. падлакотніка

Зняцце і ўстаноўка зад. накладкі цэнтральнай кансолі

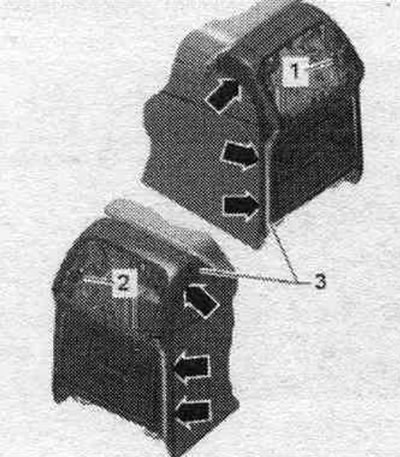

Варыянт камплектацыі з рэчавым адсекам: зняць зад. рэчавы адсек з цэнтральнай кансолі. Варыянт камплектацыі з дэфлектарам: зняць зад. дэфлектар. Выкруціць ніт "2". Асцярожна не да канца расфіксаваць па баках накладку "3" знізу невялікай адвёрткай "стрэлкі". Адхіліць накладку ўгару, расфіксаваць фіксатар "1" і зняць з цэнтральнай кансолі. Пры наяўнасці, раз'яднаць штэкернае злучэнне.

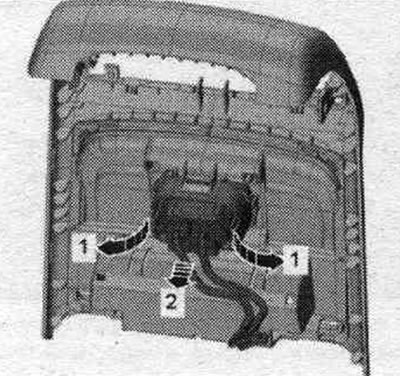

Варыянт камплектацыі з інвертарам з разеткай, 12 У; 230 У "U13": разблакаваць фіксатары "стрэлкі 1" і зняць разетку 230 У "стрэлка 2".





Ўстаноўка ў зваротным парадку. Усталяваць накладку зверху, адхіліць уніз і зафіксаваць. Заднюю накладку цэнтральнай кансолі ўсталяваць да пстрычкі ў цэнтральную кансоль.

Зняцце і ўстаноўка абліцоўвання цэнтральнай кансолі

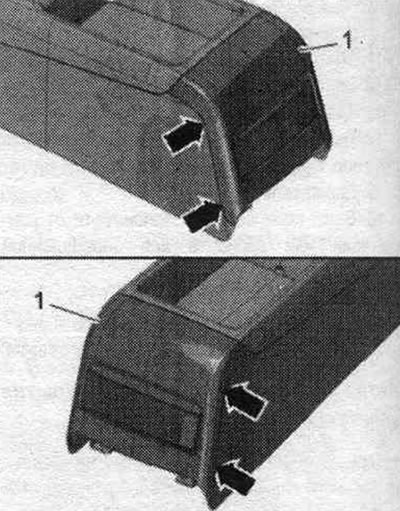

Асцярожна не да канца расфіксаваць па баках абліцоўванне "1", пачынальна знізу, невялікай адвёрткай "стрэлкі". Адхіліць накладку ўгару і зняць з цэнтральнай кансолі.



Ўстаноўка ў зваротным парадку. Усталяваць абліцоўванне зверху, адхіліць уніз і зафіксаваць. Абліцоўванне цэнтральнай кансолі ўсталяваць да пстрычкі на цэнтральную кансоль.

Зняцце і ўстаноўка зад. попельніцы

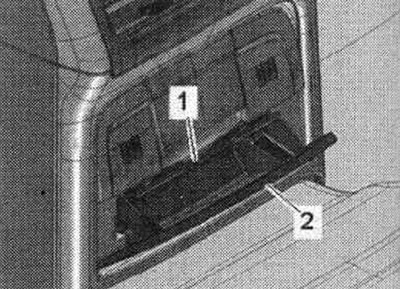

Адкрыць заднюю попельніцу. Націснуць на накладку "1" уніз і зняць заднюю попельніцу "2".



Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка пярэдняй попельніцы

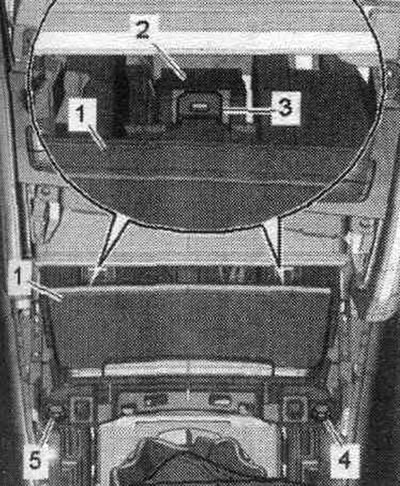

Зняць устаўку цэнтральнай кансолі. Выкруціць балты "4" і "5". Выняць попльніцу "1" па кірунку назад з мацавання "2" і раз'яднаць штэкернае злучэнні прыпальвальніка.



Ўстаноўка ў зваротным парадку. Усталяваць перадпакой попельніцу "1" з гумовым наканечнікам "3" у мацаванні "2".

Зняцце і ўстаноўка накладкі попельніцы

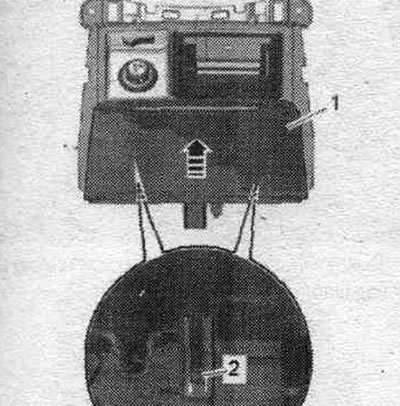

Зняць перадпакой попельніцу. Адкрыць вечка попельніцы. Прыпадняць фіксатары "2" з ніжняга боку невялікай адвёрткай. Зняць накладку "1" вечкі попельніцы, націснуўшы для гэтага на накладку ў "напрамку стрэлкі".



Ўстаноўка ў зваротным парадку. Устанавіць накладку вечка попельніцы да пстрычкі.

Зняцце і ўстаноўка ўстаўкі цэнтральнай кансолі

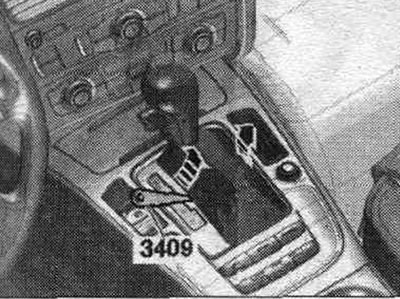

Варыянт абсталявання з АКП: селектар АКП перамясціць у становішча "S". Выключыць запальванне. Зняць б/к Climatronic "J255". Асцярожна ссунуць збоку абшэўку селектара/рычага КП клінам для дэмантажу "3409" або невялікай адвёрткай "стрэлкі" і адагнуць уверх.

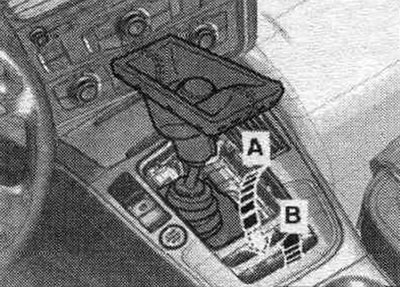

Заляпіць ізастужкай дэкаратыўную накладку цэнтральнай кансолі вакол устаўкі цэнтральнай кансолі, каб пазбегнуць пашкоджання паверхні. Неасцярожнае зняцце ўстаўкі цэнтральнай кансолі можа пашкодзіць мацаванні кнопкі сістэ. санкцыянавання доступу і пуску рухавіка "Е408", бо провад да кнопкі нядосыць доўгі. Асцярожна адкруціць устаўку цэнтральнай кансолі і зняць яе па кірунку ўгару. Узяцца рукой знізу за ўстаўку цэнтральнай кансолі "стрэлка А" і асцярожна выняць яе ўверх з цэнтральнай кансолі "стрэлка Ў". Раз'яднаць штэкерныя злучэнні і асцярожна зняць устаўку цэнтральнай кансолі над селектарам АКП/рычагом пераключэння перадач.



Ўстаноўка ў зваротным парадку. Уставіць устаўку цэнтральнай кансолі да пстрычкі.

Зняцце і ўстаноўка рэчавага адсека ззаду ў цэнтральнай кансолі

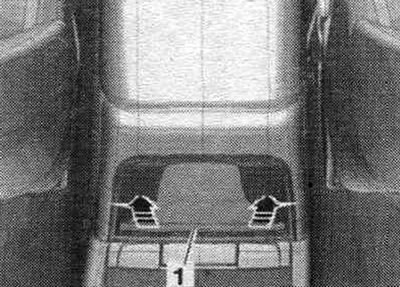

Асцярожна зняць панэль абліцоўвання "1" з мацаванняў "стрэлкі".

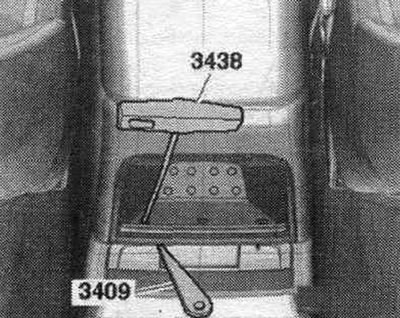

Усталяваць крук "3438" у адтуліны знізу ў рэчавым адсеку, адначасова ўстаўляючы клін для дэмантажу "3409" у шчыліну паміж рэчавым адсекам і цэнтральнай кансоллю. Разблакаваць усе мацаванні рэчавага адсека па перыметры і зняць адсек.



Ўстаноўка ў зваротным парадку. Уставіць рэчавы адсек знізу, павярнуць уверх і ўціснуць да ўпора ў мант. адтуліну.

Зняцце і ўстаноўка цэнтральнай кансолі

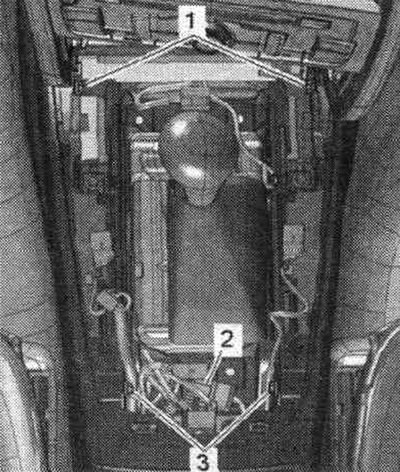

Зняць устаўку цэнтральнай кансолі. Зняць перадпакой попельніцу. Варыянт камплектацыі з разеткай 12 У: раз'яднаць штэкернае злучэнне "2". Выкруціць балты "1" і "3". Варыянт камплектацыі з пярэднім падлакотнікам: зняць пярэдні падлакотнік.

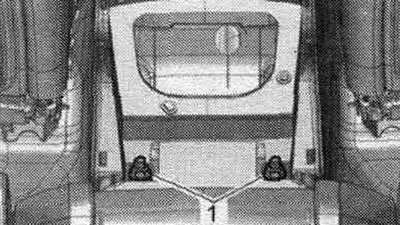

Варыянт камплектацыі без зав. падлакотніка: зняць абліцоўванне цэнтральнай кансолі і выкруціць гайкі "1". Варыянт камплектацыі з тэлефонам/мабільным тэлефонам: раз'яднаць штэкерныя злучэнні. Прыпадняць цэнтральную кансоль, выцягнуць з перадпакоя панэлі назад і выняць над селектарам АКП/рычагом пераключэння перадач.



Ўстаноўка ў зваротным парадку. Сачыць за тым, каб цэнтральная кансоль шчыльна прылягала да перадпакоя панэлі.

Зняцце і ўстаноўка дэкаратыўнай накладкі цэнтральнай кансолі

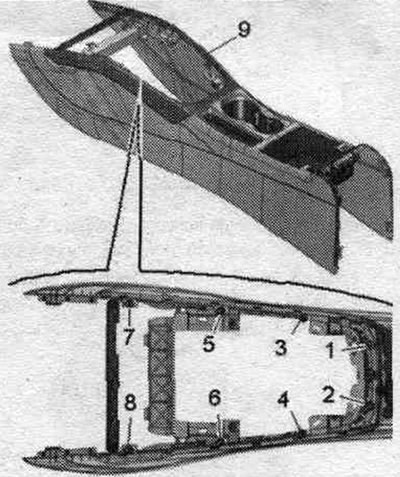

Зняць цэнтральную кансоль. Выкруціць ніты "1...8" і зняць дэкаратыўную накладку "9" цэнтральнай кансолі.

Мантаж

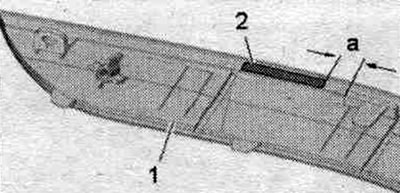

Ўстаноўка ў зваротным парадку. Абапал усталяваць лямцавыя стужкі (45X8 мм) "поз 2" на адлегласці "а" да абзы дэкаратыўнай накладкі "1" цэнтральнай кансолі. Памер зазору "а" = 7 мм.





Зацягнуць балты ў паслядоў. "1...8".

Зняцце і ўстаноўка трымальніка для напояў

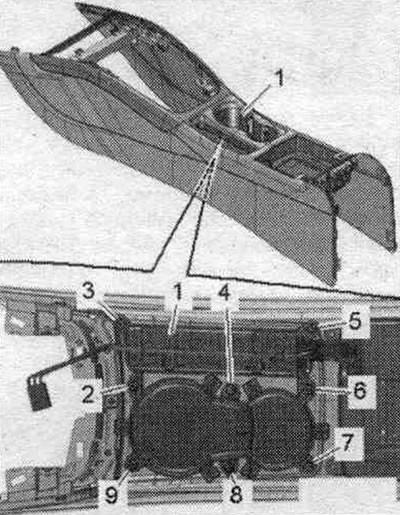

Зняць цэнтральную кансоль. Выкруціць балты "2...9" і зняць трымальнік для напояў "1" па кірунку ўніз.

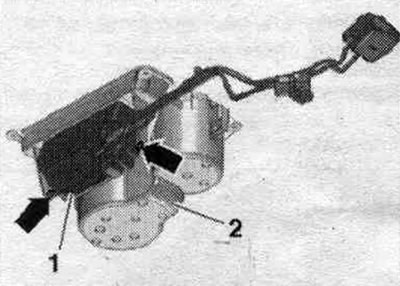

Варыянт камплектацыі з інвертарам з разеткай, 12 У; 230 У "U13": выкруціць ніты "стрэлкі", зняць інвертар з разеткай "паз. 1" з трымальніка для напояў "2".



Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка рэчавага адсека

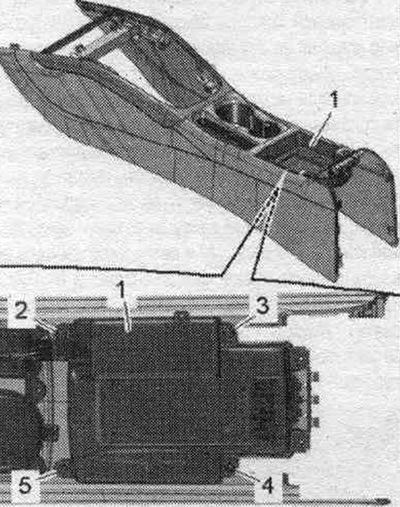

Зняць цэнтральную кансоль. Выкруціць балты "2...5" і зняць рэчавы адсек "1" па кірунку ўніз. Варыянт камплектацыі з тэлефонам/мабільным тэлефонам: зняць тэлефон/мабільны тэлефон.



Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка трымальніка цэнтральнай кансолі

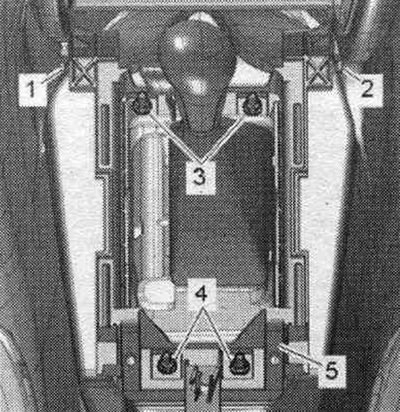

Зняць цэнтральную кансоль. Варыянт камплектацыі з антэнай сістэ. кіравання доступам і правам запуску рухавіка: зняць антэну 1 у салоне а/м сіст. кіравання доступам і правам запуску рухавіка "R138". Выкруціць гайкі "3" і "4". Адмацаваць трымальнік "5" ад накладак "1" і "2" і зняць.



Ўстаноўка ў зваротным парадку.
