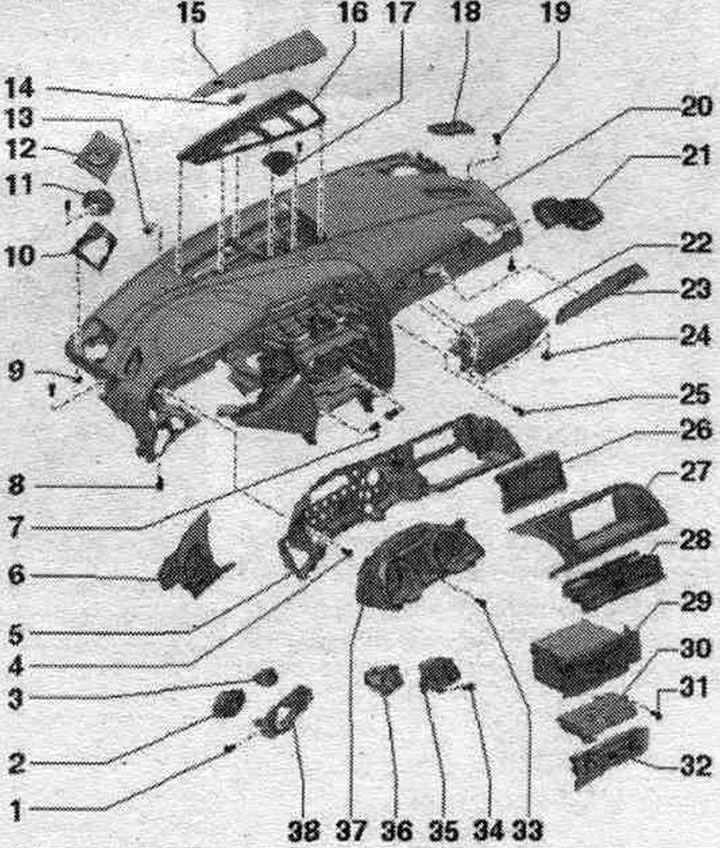

Пярэдняя панэль
1. Болт: 3 шт.; 1,5 Нм.
2. Перамыкач асвятлення "Е1".
3. Рэгулятар карэктара фар "Е102".
4. Болт: 6 шт.; 3 Нм.
5. Фіксуючая рамка камбінацыі прыбораў.
6. Левы бакавы дэфлектар на пярэдняй панэлі: пачынаючы з мод. гады 2012.
7/8. Ніт: 2 шт.; 3 Нм.
9. Гайка: 6 шт.; 0,5 Нм.
10. Мацаванне: для дынаміка.
11. Сярэднечашчынны дынамік.
12. Накладка дынаміка, бакавая.
13. Гайка: 6 шт.; 0,5 Нм.
14. Фотадатчык інтэнсіўнасці сонечнага святла "G107".
15. Накладка дынаміка пасярэдзіне.
16. Верхні сярэдні дэфлектар размарожвальніка.
17. Сярэднечашчынны дынамік.
18. Верхні бакавы дэфлектар размарожвальніка.
19. Болт; 2 шт.; 3 Нм.
20. Пярэдняя панэль.
21. Правы бакавы дэфлектар на пярэдняй панэлі.
22. Падушка бяспекі. з боку зав. пасаж.: блакаванне і актывацыя пасродкам выключальніка з замкам.
23. Дэкаратыўная накладка.
24. Гайка.
25. Болт: 3 Нм.
26. Дысплей ММІ.
27. Накладка; для дысплея ММИ; пачынаючы з мод. гады 2012.
28. Дэфлектар пярэдняй панэлі пасярэдзіне.
29. Магнітола/навігацыйная сістэма.
30. Б/к пярэдняй панэлі кіравання, індыкацыі і выдачы інфармацыі "J523".
31/33. Ніт.
32. Б/к Climatronic "J255".
34. Болт: 3 Нм.
35. Накладка: для выключальніка сістэ. санкцыянавання доступу і пуску рухавіка "Е415".
36. Выключальнік сіст. санкцыянавання доступу і пуску рухавіка "Е415".
37. Камбінацыя прыбораў.
38. Накладка панэлі перамыкачоў кіравання асвятленні.

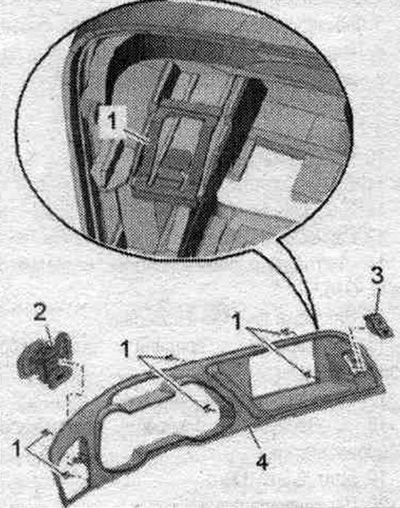

Вечка экрана MMI - з мод. гады 2012
1. Скобы - 6 шт.
2. Зняцце і ўстаноўка левых бакавых дэфлектараў на пярэдняй панэлі.
3. Клавіша ўключэння аварыйнай светлавой сігналізацыі "Е229" з кантрольнай лямпай адключэння Airbag зав. пасаж. "К145".
4. Зняцце і ўстаноўка накладкі дысплея ММИ.
Зняцце і ўстаноўка бакавых дэфлектараў на пярэдняй панэлі

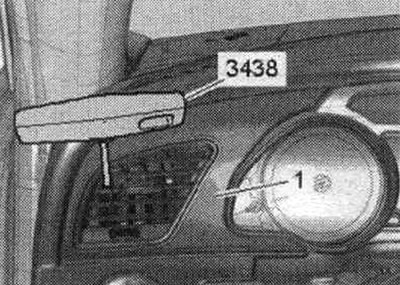

Дэфлектары перадпакоя панэлі "1" за абодва бакі асцярожна па чарзе выняць здымнікам "3438" з мант. адтуліны абапал. Варыянт камплектацыі з падсветкай: раз'яднаць штэкернае злучэнне дэфлектара пярэдняй панэлі.

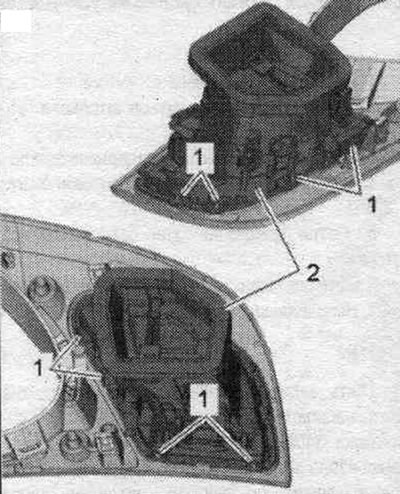

З 2012 мод. гады: Зняць крышку дысплея ММИ. Асцярожна разблакаваць дэфлектар пярэдняй панэлі "2" з зашчапак "1" і зняць.
Ўстаноўка ў зваротным парадку. Пры ўсталёўцы дэфлектара пярэдняй панэлі сачыць за тым. каб ён правільна ўвайшоў у паветравод. Уціснуць дэфлектар у мант. адтуліну перадпакоя панэлі да ўпора.
Зняцце і ўстаноўка накладкі дысплея ММІ - да мод. гады 2011

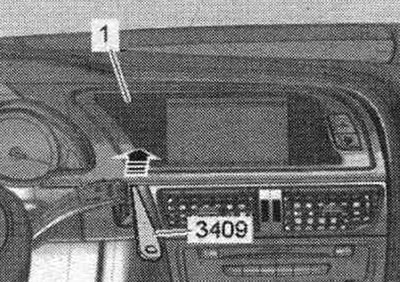

Прыпадняць накладку "1" дысплея ММИ клінам "3409" за куты "стрэлка" і зняць яе. Раз'яднаць штэкернае злучэнне кантрольнай лямпы Airbag са боку зав. пасаж, выкл. "К145"/клавішы ўключэння аварыйнай светлавой сігналізацыі "Е229" і зняць накладку.
Ўстаноўка ў зваротным парадку. Устанавіць накладку дысплея ММИ да пстрычкі.
Зняцце і ўстаноўка накладкі дысплея ММИ – з мод. гады 2012

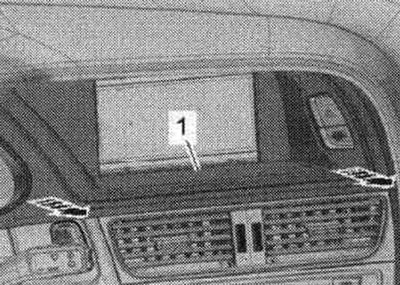

Усталяваць руль як мага далей назад уніз, выкарыстоўваць для гэтага поўны дыяпазон peг. рэгулятара становішча рулявой калонкі. Раскліпсаваць вечка "1" экрана MMI пры дапамозе кліну "Т10383" знізу з пярэдняй панэлі "стрэлкі".

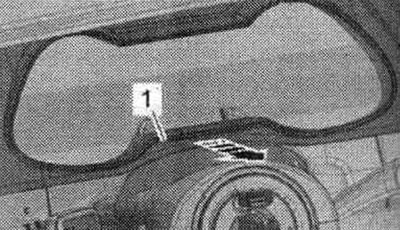

Раскліпсаваць вечка "1" экрана MMI пры дапамозе кліну "Т10383" знізу з панэлі прыбораў "стрэлка".

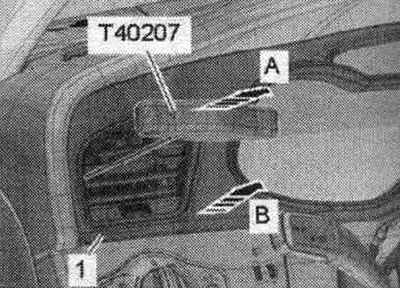

Раскліпсаваць вечка "1" экрана MMI пры дапамозе кліну "Т10383" знізу з пярэдняй панэлі "стрэлка Ў". Асцярожна ўставіць крук "Т40207" паміж ламелямі і ўчапіць за дэфлектар узбоч. Асцярожна раскліпсаваць дэфлектар па баках "стрэлка А".

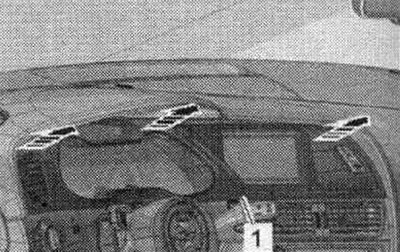

Асцярожна раскліпсаваць крышку "1" экрана MMI з пярэдняй панэлі "стрэлкі". Раз'яднаць штэкернае злучэнне дэфлектара пярэдняй панэлі. Адлучыць штэкерны раз'ём кантрольнай лямпы Airbag са боку зав. пасаж, выкл. "К145"/клавішы ўключэння аварыйнай светлавой сігналізацыі "Е229" і зняць вечка дысплея MMI.
Мантаж у зваротнай последов., пры гэтым улічваць наступнае. Устанавіць накладку дысплея ММИ да пстрычкі.
Зняцце і ўстаноўка накладкі дынаміка пасярэдзіне

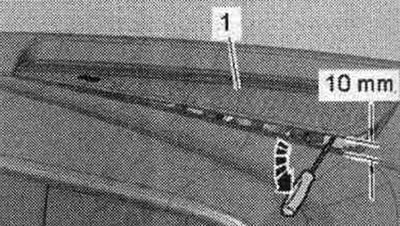

Здымайце і ўсталёўвайце накладку дынаміка вельмі асцярожна, бо яе лёгка пашкодзіць. Накладку дынамікі "1" асцярожна адмацаваць невялікай адвёрткай ад задніх па стаўленні да кірунку руху фіксатараў "стрэлка" і прыпадняць прибл. на 10 мм. Ні ў якім разе не паднімаць накладку дынаміка вышэй, бо інакш зламаюцца перадпакоі па стаўленні да кірунку руху фіксатары.

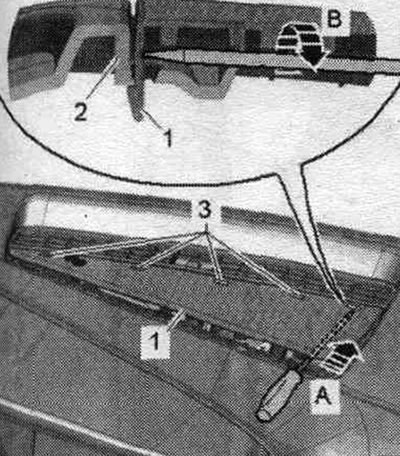

Увесці доўгую адвёртку пад накладку дынаміка па кірунку наперад "стрэлка А", каб яна кранула правага зав. фіксатара. Адвёртку асцярожна павярнуць вакол сваёй восі "стрэлка Ў", каб язычок фіксатара "1" выскачыў з накіроўвалай "2". Паўтарыць гэтую аперацыю на пакінутых фіксатарах "3".
Ўстаноўка ў зваротным парадку. Спачатку ўсталяваць накладку дынаміка спераду на перадпакой панэль і прыціснуць да пстрычкі.
Зняцце і ўстаноўка накладкі панэлі перамыкачоў кіравання асвятлення

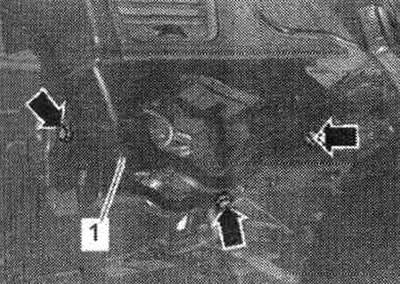

Зняць бакавую накладку перадпакоя панэлі са боку водзіць.. Зняць абліцоўванне перадпакоя панэлі са боку водзіць.. З 2012 мод. гады: Зняць крышку дысплея ММИ. Адлучыць шчылінную накладку камбінацыі прыбораў ад перадпакоя панэлі. Зняць выключальнік асвятлення. Варыянт камплектацыі з рэгулятарам карэктара фар: рэгулятар карэктара фар "Е102" зняць. Выкруціць балты "стрэлкі" і зняць накладку панэлі перамыкачоў асвятлення "1".
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка накладкі выключальніка сістэ. кіравання доступам і правам запуску рухавіка "Е415"

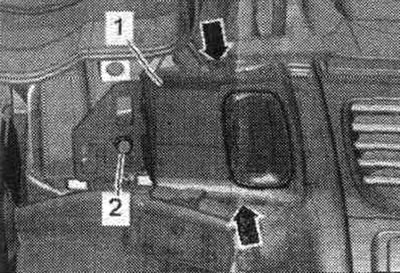

Зняць крышку дысплея ММИ. Адлучыць шчылінную накладку камбінацыі прыбораў ад перадпакоя панэлі. Выкруціць ніт "2" накладкі "1".

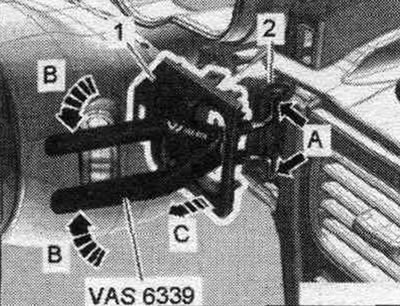

Уставіць абцугі для дэмантажу замка запальвання "VAS 6339" у клапаны накладкі. Усталяваць канцы абцугоў для дэмантажу замка запальвання "VAS 6339" у абедзве адтуліны "стрэлка А" выключальніка "2" кіраванні доступам і правам запуску рухавіка "Е415". Сціснуць іх "VAS 6339" "стрэлкі Ў", што прывядзе да гадоўлі канцоў абцугоў і разблакаванню стопорных язычкоў накладкі. Сціскайце адной рукой "VAS 6339", а іншы зніміце накладку "1" "стрэлка З". Абцугі для дэмантажу замка запальвання "VAS 6339" выкарыстоўваць толькі для разблакіроўкі, накладку зняць рукамі.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка рамкі камбінацыі прыбораў

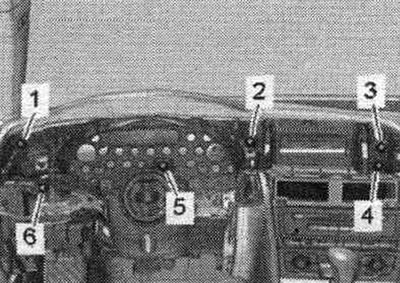

Зняць камбінацыю прыбораў. Зняць накладку панэлі перамыкачоў кіравання асвятленні. Зняць дысплей ММІ. Вывярнуць балты "1...6" і выняць рамку.
Ўстаноўка ў зваротным парадку.
Зняцце і ўстаноўка прыборнай панэлі
Усталяваць руль як мага далей назад уніз, выкарыстоўваць для гэтага поўны дыяпазон peг. рэгулятара становішча рулявой калонкі. Сядзенні адсунуць да ўпора назад і іх спінкі размясціць пад кутом 45°. Уключыць запальванне. Адлучыць кабель масы АКБ пры ўключаным запальванні. Зняць модуль Airbag водзіць. Зняць руль. Зняць шчылінную накладку камбінацыі прыбораў. Зняць абліцоўванне перадпакоя панэлі са боку водзіць.. Раз'яднаць штэкернае злучэнне пер. кіравання асвятлення. Варыянт камплектацыі з рэгулятарам карэктара фар: раз'яднаць штэкернае злучэнне рэгулятар карэктара фар "Е102". Зняць бакавы дэфлектар пярэдняй панэлі. Зняць крышку дысплея ММИ. Зняць дысплей ММІ. Зняць камбінацыю прыбораў. Раз'яднаць штэкернае злучэнне выключальніка кіравання доступам і правам запуску рухавіка. Зняць дэфлектар перадпакоя панэлі пасярэдзіне. Зняць магнітолу/навігацыйную сістэму.. Зняць б/к Climatronic "J255". Зняць б/к перадпакоя панэлі кіравання, індыкацыі і выдачы інфармацыі "J523". Зняць цэнтральную кансоль.

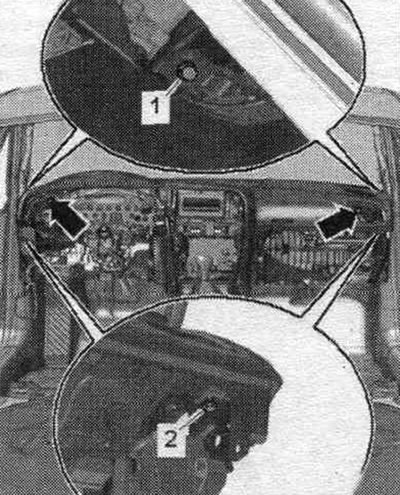

Зняць пальчаткавую скрыню. Раз'яднаць штэкернае злучэнне Airbag зав. пасаж.. Варыянт камплектацыі з дынамікам: зняць сярэднечашчынны дынамік пасярэдзіне перадпакоя панэлі. Зняць фотадатчык інтэнсіўнасці сонечнага выпраменьвання "G107". Варыянт камплектацыі з дынамікам: зняць бакавы сярэднечашчынны дынамік перадпакоя панэлі. Зняць верхняе абліцоўванне стоек А. Зняць трымальнік рэчавай скрыні. Адлучыць і зняць расцяжку перадпакоя панэлі. Выкруціць злева і справа зверху побач са стойкай А балты "1" перадпакоя панэлі. Выкруціць злева і справа знізу балты "2" перадпакоя панэлі. Выкруціць балты "стрэлкі" левага і правага паветраводаў пярэдняй панэлі.

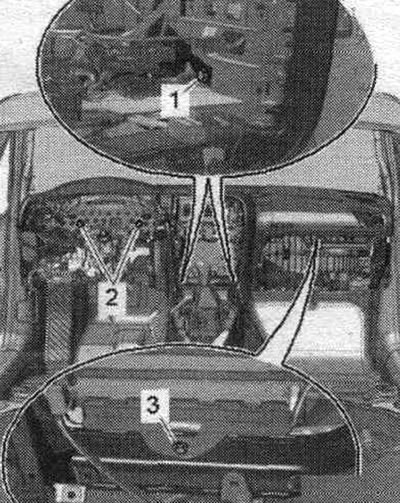

Выкруціць балты "1" перадпакоя панэлі на цэнтральнай трубе перадпакоя панэлі пасярэдзіне. Выкруціць балты "2" перадпакоя панэлі на цэнтральнай трубе перадпакоя панэлі справа. Выкруціць ніт "3" перадпакоя панэлі на цэнтральнай трубе перадпакоя панэлі злева.

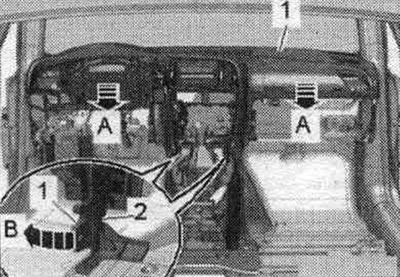

Зняць перадпакой панэль "1" з цэнтральнай трубы перадпакоя панэлі асцярожна па кірунку назад "стрэлкі А". Адначасова адмацаваць перадпакой панэль на трымальніку "2" "стрэлка Ў". Выняць перадпакой панэль з салона а/м і пакласці яе на мяккую падшэўку.
Мантаж

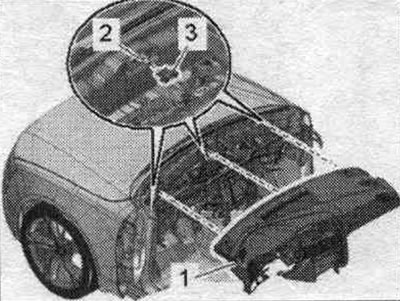

Ўстаноўка ў зваротным парадку. Устанавіць пярэднюю панэль і ўвесці штэкерныя злучэнні фотадатчыка інтэнсіўнасці сонечнага выпраменьвання "G107" і дынамікі праз адтуліны ў пярэдняй панэлі. Праверыць, ці маюцца гумовыя амартызатары "4" на заціску "3" ніжняй паліцы рамы лэбавага шкла. Пры высоўванні перадпакоя панэлі "1" сачыць за тым, каб заціскі ўвайшлі ў зачапленне з коробчатыми профілямі на ніжнім боку перадпакоя панэлі.
Улічыць, што штэкерныя злучэнні трэба ўстаўляць да ўпора са чутнай фіксацыяй. Выраўнаваць становішча пярэдняй панэлі і зацягнуць балты. Падлучыць кабель масы АКБ пры ўключаным запальванні.
Зняцце і ўстаноўка верхняга сярэдняга дэфлектара размарожвальніка

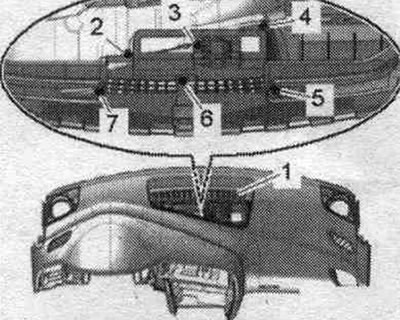

Зняць перадпакой панэль. Адкруціць гайкі "2...7" на ніжнім баку перадпакоя панэлі. Выняць сярэдні верхні дэфлектар размарожвальніка "1" з перадпакоя панэлі па кірунку ўверх.
Мантаж
Ўстаноўка ў зваротным парадку. Пры зацягванні гаек сачыць, каб паміж верхнім бокам перадпакоя панэлі і верхнім бокам верхняга сярэдняга дэфлектара размарожвальніка быў аднолькавы зазор, а таксама раўнамерны зазор па перыметры.
