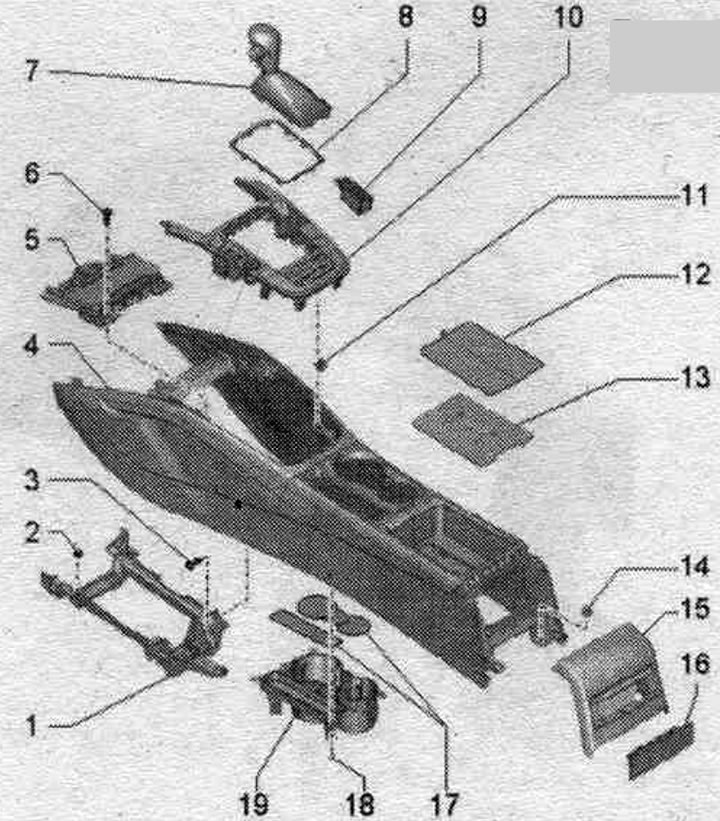

Адсекі для захоўвання/накладкі (Audi A4 B8)

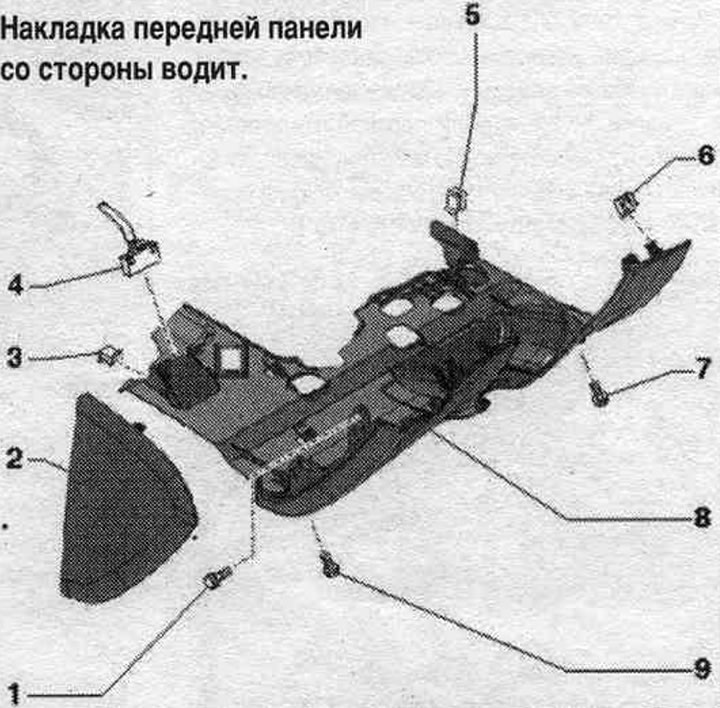

Накладка перадпакоя панэлі са боку кіроўцы

Зняцце

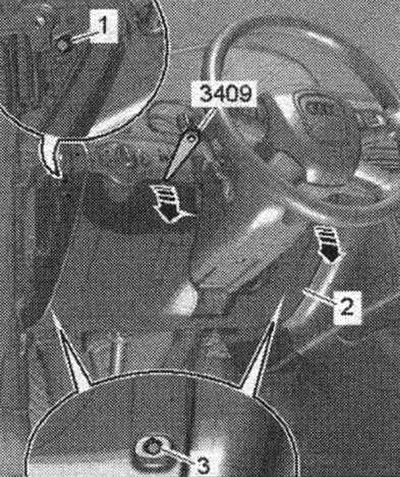

Зняць бакавую накладку перадпакоя панэлі са боку водзіць.. Выкруціць ніт "1" узбоч. Выкруціць балты "3" знізу. Выняць з фіксатараў накладку перадпакоя панэлі "2" са боку водзіць., прыпадняўшы яе за верхні бок клінам "3409", з перадпакоя панэлі "стрэлкі". Адлучыць 16-кантактны раз'ём "Т16" (дыягнастычны штэкер). Варыянт камплектацыі з асвятленнем прастор. для ног: раз'яднаць штэкернае злучэнне. Зняць накладку пярэдняй панэлі з боку кір.

Ўстаноўка

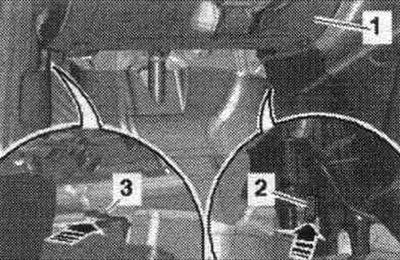

Ўстаноўка ў зваротным парадку. Уставіць абліцоўванне перадпакоя панэлі "1" знізу ў заціск "3" на падстаўцы для ног і заціск "2" на кандыцыянеры "стрэлкі".

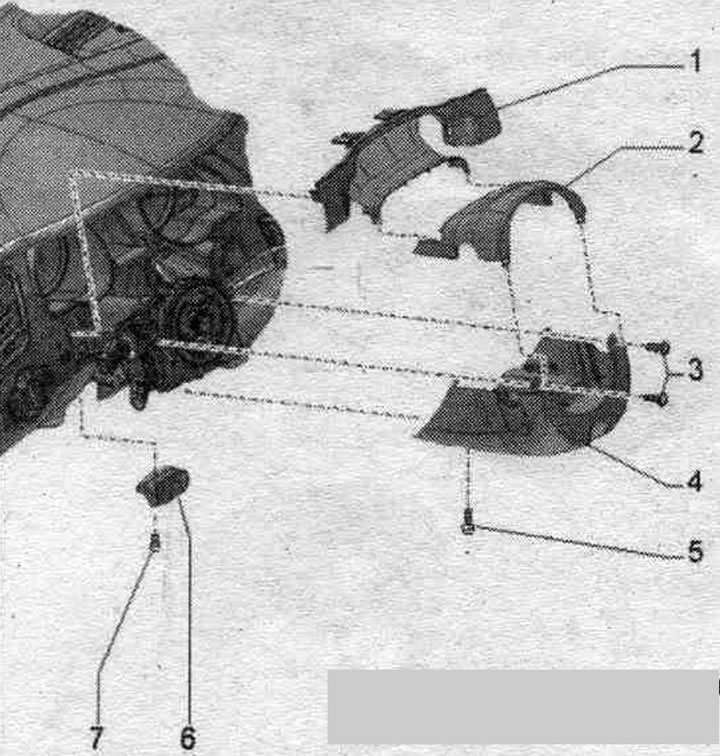

Ашалёўка модуля перамыкачоў рулявой калонкі

Зняцце і ўстаноўка шчыліннай накладкі камбінацыі прыбораў

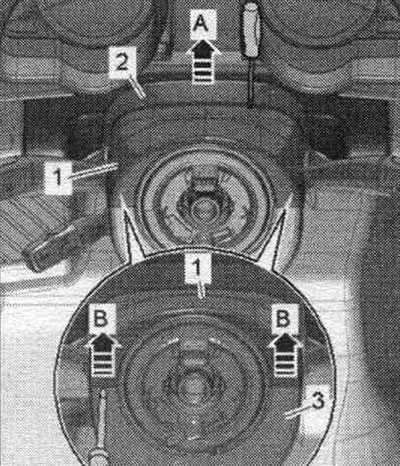

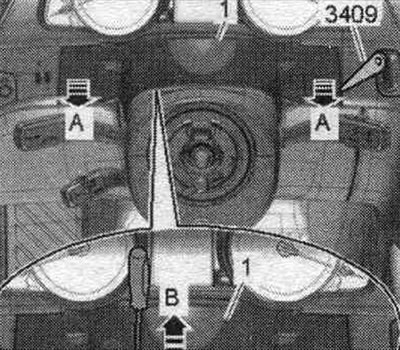

Усталяваць руль як мага далей назад уніз, выкарыстоўваць для гэтага поўны дыяпазон peг. рэгулятара становішча рулявой калонкі. З 2012 мод. гады: зняць крышку дысплея ММИ. Выняць з фіксатараў накладку на стык "1" камбінацыі прыбораў клінам "3409" з перадпакоя панэлі "стрэлкі А". Маленькай плоскай адвёрткай з плоскім джалам асцярожна выняць накладку на стык з мацаванняў верхняй абіўкі модуля перамыкачоў рулявой калонкі "стрэлка Ў".



Ўстаноўка ў зваротным парадку. Прыціснуць накладку на стык да поўнага зашчоўквання дужак у кропках мацавання.

Зняцце і ўстаноўка верхняй ашалёўкі модуля перамыкачоў рулявой калонкі

Усталяваць руль як мага далей назад уніз, выкарыстоўваць для гэтага поўны дыяпазон peг. рэгулятара становішча рулявой калонкі. Маленькай плоскай адвёрткай з плоскім джалам асцярожна выняць шчылінную накладку "2" з мацаванняў верхняй ашалёўкі "1" модуля перамыкачоў рулявой калонкі "стрэлка А". Павярнуць руль на 90° ад становішча прамалінейнага руху. Асцярожна адсунуць верхнюю ашалёўку маленькай плоскай адвёрткай ад ніжняй ашалёўкі "3" модуля перамыкачоў рулявой калонкі "стрэлка Ў". Адмацаваць верхнюю ашалёўку ад ніжняй ашалёўкі модуля перамыкачоў рулявой калонкі і зняць.

Мантаж

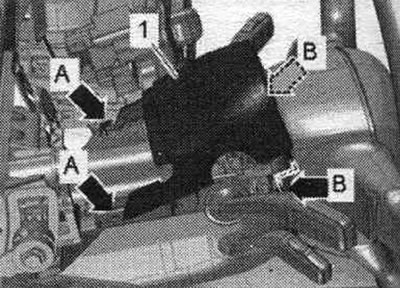

Ўстаноўка ў зваротным парадку. Спачатку замацаваць верхнюю ашалёўку "1" на ніжняй "стрэлка А". Сачыць за тым, каб выступ ніжняй ашалёўкі ўвайшоў у зачапленне ў выманне на які фіксуе язычцы верхняй ашалёўкі "стрэлкі Ў".

Зняцце і ўстаноўка ніжняй ашалёўкі модуля перамыкачоў рулявой калонкі

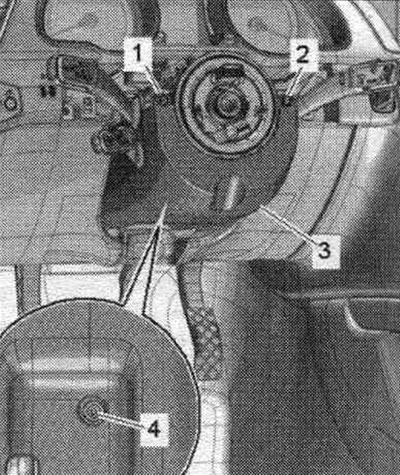

Зняць верхнюю ашалёўку модуля перамыкачоў рулявой калонкі. Павярнуць руль на 90° ад становішча прамалінейнага руху. Выкруціць балты "1" і "2". Калі ніты "1" і "2" недаступныя, то для выканання наступных прац варта зняць руль. Выкруціць ніт "4" і зняць ніжнюю ашалёўку "3" модуля перамыкачоў рулявой калонкі.



Ўстаноўка ў зваротным парадку.

Пальчатачная скрыня

Зняцце і ўстаноўка ключа для адкрыцця пальчаткавай скрыні

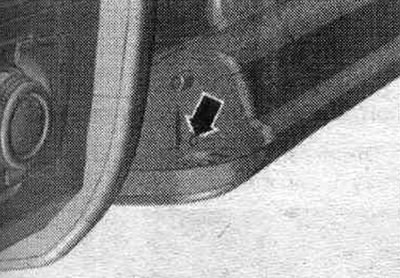

Праз адтуліну "стрэлка" узбоч на вечку пальчаткавай скрыні адціснуць стопар адкрывальніка пальчаткавай скрыні штыфтам "Т40011".

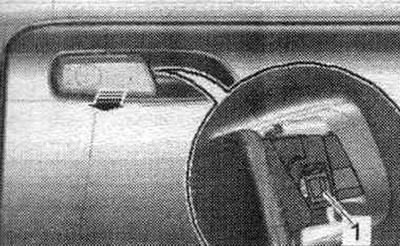

Адначасова адціснуць 2-й стопар "1" узбоч на адкрывальніку пальчаткавай скрыні адвёрткай. Зняць ключ для адкрыцця пальчаткавай скрыні з вечка пальчаткавай скрыні "стрэлка".





Ўстаноўка ў зваротным парадку. Усталяваць адкрывальнік пальчаткавай скрыні да пстрычкі.

Зняцце і ўстаноўка абліцоўвання пярэдняй панэлі з боку пярэдняга пасажыра

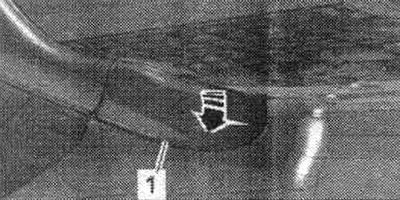

Расціснуць мацаванні і зняць абліцоўванне перадпакоя панэлі "1" са боку зав. пасаж, з пальчаткавай скрыні "стрэлка".



Ўстаноўка ў зваротным парадку. Усталяваць абліцоўванне перадпакоя панэлі са боку зав. пасаж. да пстрычкі.

Зняцце і ўстаноўка пальчаткавай скрыні

УВАГА! Пры правядзенні прац на а/м з выключальнікам з ключом для адключэння Airbag зав. пасаж. "Е224" выконваць правілы тэхнікі бяспекі. пры рабоце з піратэхнічнымі вырабамі.

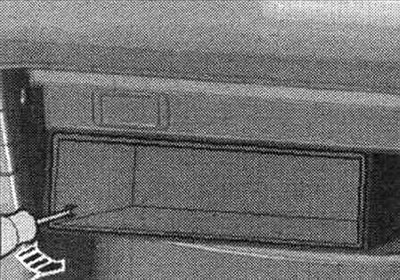

Уключыць запальванне. Адлучаць кабель масы АКБ пры ўключаным запальванні. Варыянт абсталявання з рэчавым адсекам у друкаванай скрыні: адціснуць адвёрткай левы і правы фіксатары "стрэлка" і выняць рэчавы адсек з пальчаткавай скрыні. Варыянт камплектацыі з CD-дыскаводам: зняць CD-дыскавод.

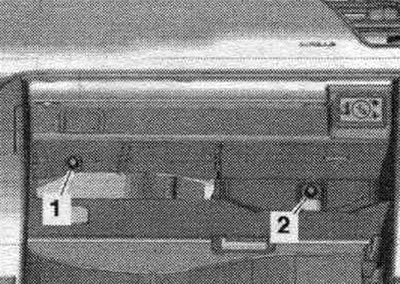

У залежнасці ад камплектацыі ці варыянту для экспарту: выкруціць верхні ніт "1", усталяваны пад нахілам. Варыянт для экспарту з гарызантальным амартызатарам: выкруціць ніт "2".

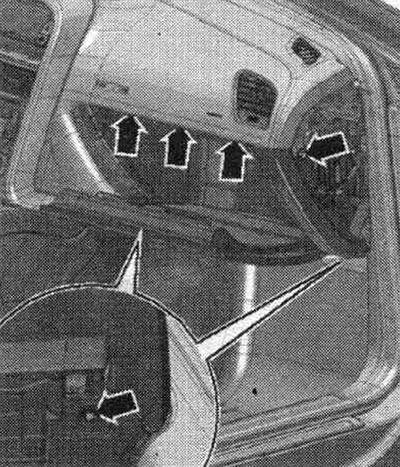

Зняць абліцоўванне перадпакоя панэлі са боку зав. пасаж.. Адкрыць вечка пальчаткавай скрыні і выкруціць балты "стрэлкі". Не цалкам зняць пальчаткавую скрыню так, каб можна было адлучыць штэкернае злучэнне ад цэнтральнага раздыма.



Ўстаноўка ў зваротным парадку. Злучыць штэкернае злучэнне да пстрычкі. Уключыць запальванне. Падлучыць кабель масы АКБ пры ўключаным запальванні.

Зняцце і ўстаноўка вечка пальчаткавай скрыні

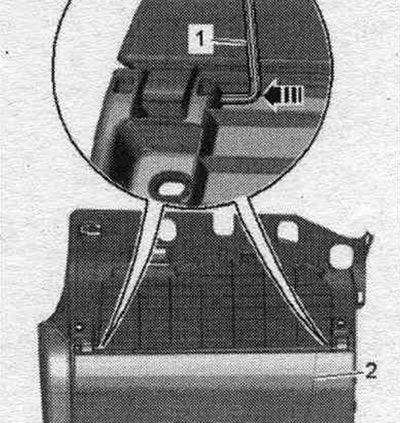

Зняць пальчаткавую скрыню. Выняць шарнірны палец з торм. элемента. Абкласці пальчаткавую скрыню верхнім бокам на мяккую падшэўку. Выбіць злева і справа шарнірныя балты ключом з унутраным шасціграннікам 4 мм "паз. 1" (ці іншым прыдатным інструментам) "стрэлка". Зняць вечка пальчаткавай скрыні "2" з пальчаткавай скрыні.



Ўстаноўка ў зваротным парадку.

Зняцце і ўстаноўка торм. элемента крышкі пальчаткавай скрыні

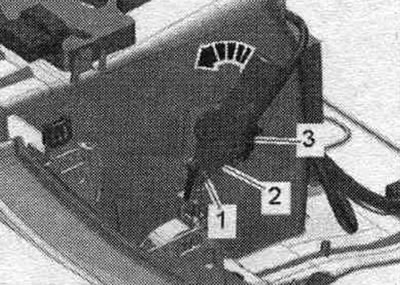

Выключыць запальванне. Зняць бакавое абліцоўванне перадпакоя панэлі са боку зав. пасаж.. Адмацаваць і ссунуць у бок фіксатар правай перадпакоя панэлі. Раз'яднаць штэкернае злучэнне "3". Выняць шарнірны ніт "1". Расфі-раваць выключальнік "2", павярнуўшы яго супраць гадзіннікавай стрэлкі, "стрэлка" і выняць яго.



Ўстаноўка ў зваротным парадку. Усталяваць фіксатары пярэдняй панэлі справа.
