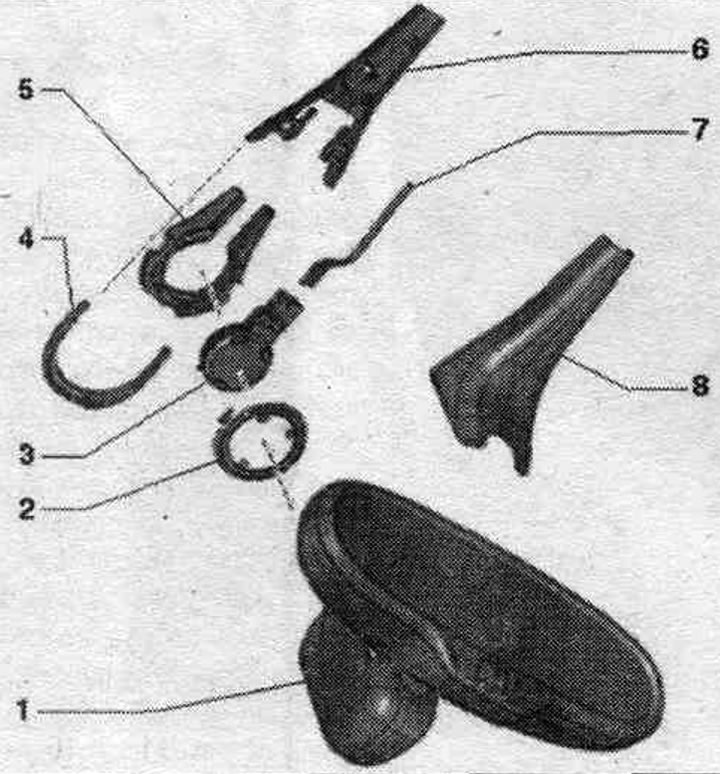

Люстэрка задн. віду
1. Люстэрка задн. віду.
2. Якая ўтрымлівае спружына.
3. Датчык дажджу і асветленасці "G397".
4. Верхняя накладка.
5. Крапежная пласціна: прылеплена да лабавым шкле.
6. Верхняя накладка.
7. Электрычны провад.
8. Ніжняя накладка.

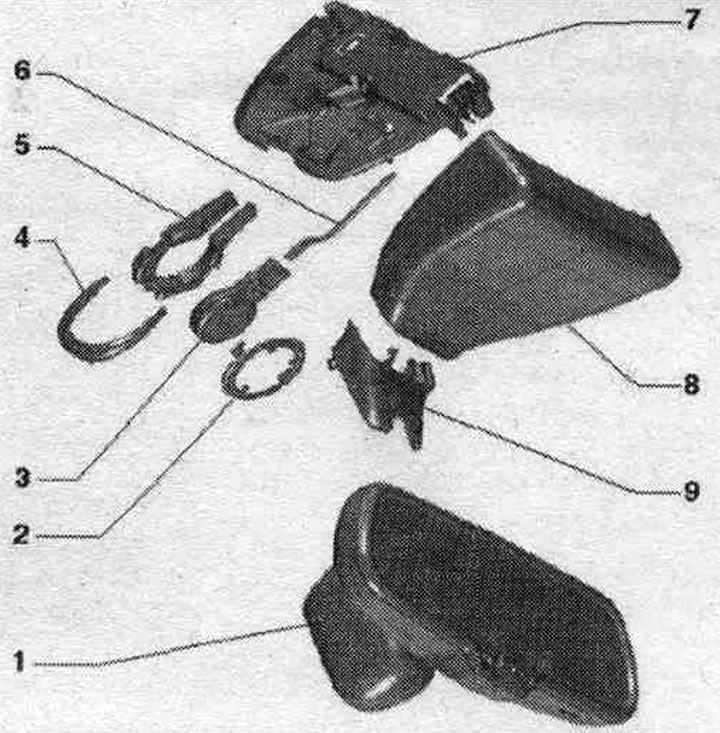

Унутранае люстэрка задн. выгляду з асістэнтам руху па паласе
1. Люстэрка задн. віду.
2. Якая ўтрымлівае спружына.
3. Датчык дажджу і асветленасці "G397".
4. Верхняя накладка.
5. Крапежная пласціна: прылеплена да лабавым шкле.
6. Электрычны провад.
7. Верхняя накладка.
8. Ніжняя накладка.
9. Накладка ножкі люстэрка.
Зняцце і ўстаноўка ўнутранага люстэрка задн. віду
Пры зняцці і ўстаноўцы ўлічваць прадпісанні па тэхніцы бяспекі. і агульныя ўказанні па абыходжанні з унутраным люстэркам задн. віду.

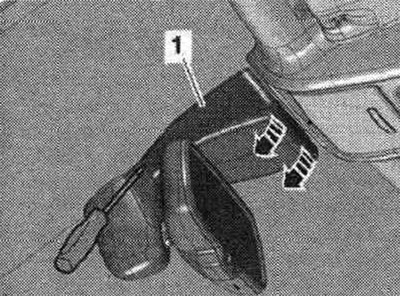

Варыянт камплектацыі з асістэнтам руху па паласе: Разблакаваць ніжнюю накладку "1" "стрэлкі". З дапамогай адвёрткі падчапіць ніжнюю накладку і зняць яе.

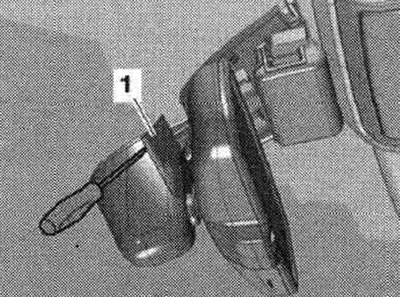

З дапамогай адвёрткі разблакаваць накладку "1" на ножцы люстэрка і зняць яе.

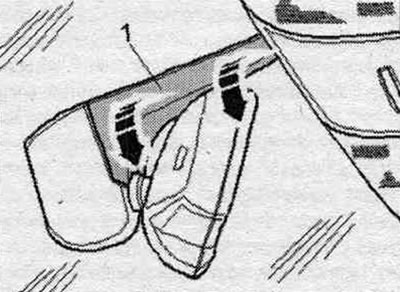

Варыянт камплектацыі без асістэнта руху па паласе: Зняць накладку "1" знізу ў ножкі люстэрка "стрэлкі".
Усё

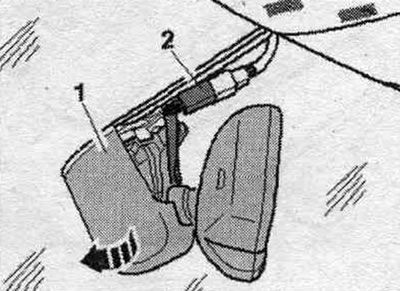

Выняць штэкернае злучэнне з мацавання. Раз'яднаць штэкернае злучэнне "2". Павярнуць унутранае люстэрка за ножку "1" у кірунку супраць гадзіннікавай стрэлкі "стрэлка" да ўпора. Зняць унутранае люстэрка з пласціны мацавання.
Ўстаноўка ў зваротным парадку. Прыкласці ўнутранае люстэрка з паваротам на 30° у адносінах да яго мантажнага становішча. Затым павярнуць люстэрка па гадзіннікавай стрэлцы да ўпора.
Уключэнне і выключэнне функцыі аўт. зацямнення

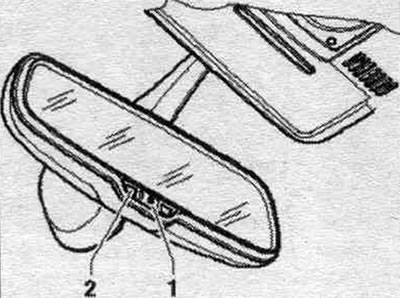

Аўтаматычнае зацямненне ўключаецца і выключаецца шляхам кароткачасовага націску (менш за 3 секунд) клавішы "1". Аўтаматычная функцыя зацьмення "Укл": Індыкатар "2" загараецца. Аўтаматычная функцыя зацьмення "Выкл": Індыкатарм "2" згасае. Аўтаматычнае зацямненне актывуецца кожны раз пасля "Уключэння запальвання". Калі выключыць аўт. зацямненне ўнутранага люстэрка, то аўт. зацямненне вонкавых люстэркаў таксама выключыцца. У рэжыме зацямнення паверхня люстэрка становіцца святлей, калі ўключаецца плафон асвятлення салона або перадача задняй. ходу. Варта ўлічваць, што аўт. зацямненне ўнутранага люстэрка працуе правільна толькі ў тым выпадку, калі паднятая шторка задн. шкла.

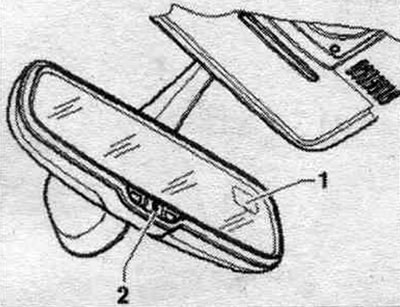

Выключэнне і ўключэнне дысплея компаса
Націснуць клавішу "2" і ўтрымліваць націснутай ад 3 да 6 секунд. Дысплей компаса "1" перамыкаецца са стану "Укл." у стан "Выкл." і наадварот. Дысплей компаса "Укл." - гарыць індыкацыя боку святла. Дысплей компаса "Выкл." -бок святла не індыкуецца.
Праверка працы ўнутранага люстэрка задн. выгляду з аўтаматычным зацямненнем

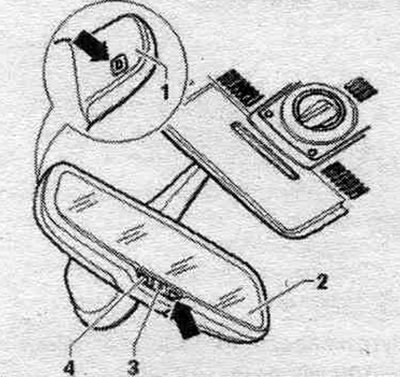

Унутранае люстэрка ўстаноўлена, запальванне ўключана, задняя перадача не ўключана, функцыя аўт. зацямнення павінна быць уключаная, які адпавядае індыкатар павінен свяціцца, дзверы і пальчаткавая скрыня зачыненыя, унутранае асвятленне выключана. Зачыніць фотадатчык "стрэлка" на бакавой частцы корпуса "1". Прысвяціць, напрыклад, ліхтарыкам на фотадатчык са боку люстэрка "2". Праз кароткі час унутранае люстэрка павінна пацямнець.
