Зняцце і ўстаноўка трасоў стаяначнага тормазу (Audi A4 Б7)

Мадэлі FWD

1. Зніміце кансоль паміж пярэднімі сядзеннямі (гл. Главу 11).

2. Зніміце колы.

3. Зніміце панэль дна на задняй правай і задняй левай баках і адчэпіце тросы стаяначнага тормазу.

4. Зніміце панэль дна на левым баку, вывярнуўшы 8 нітаў.

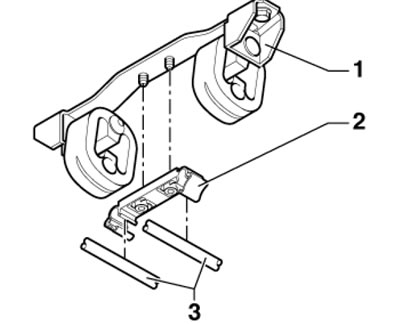

5. Зніміце ўнутраную панэль дна на выпускной трубе, аддзеліце заднюю частку выпускной трубы.

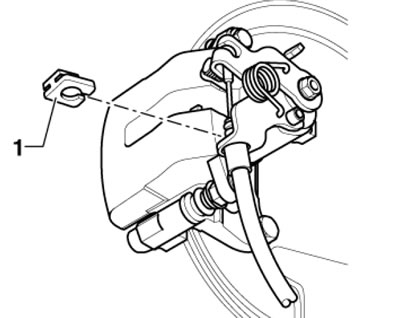

6. Выцягніце фіксатар (1 на ілюстрацыі) і адчэпіце тросы стаяначнага тормазу ад суппорта. Пры гэтым не пашкодзіце гумовыя ўшчыльненні трасоў.

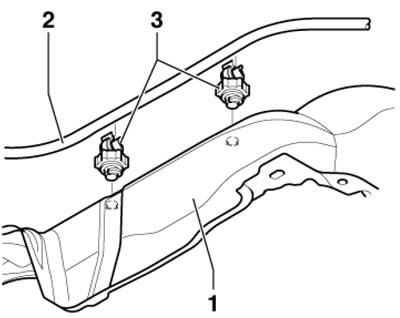

7. Адчапіце тармазную трубку (2 на ілюстрацыі) ад трымальніка (3).

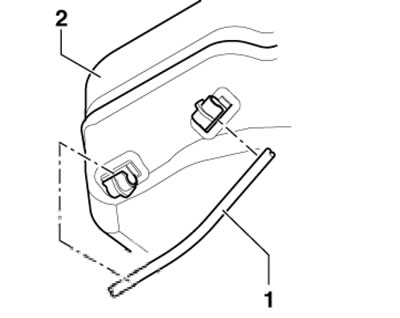

8. Адчапіце трасы (1 на ілюстрацыі) стаяначнага тормазу ад паліўнага бака (2).

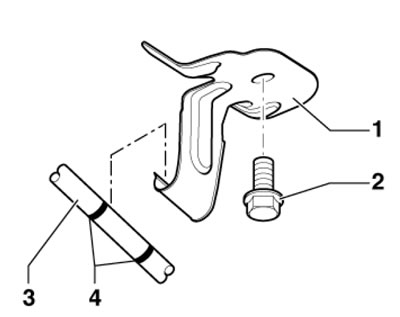

9. Адчапіце трасы (3 на ілюстрацыі) стаяначнага тормазу ад трымальніка (1). Калі будуць усталёўвацца новыя тросы, варта зняць рычаг стаяначнага тормазу і прывесці яго ў зыходнае становішча (гл. Раздзел 4).

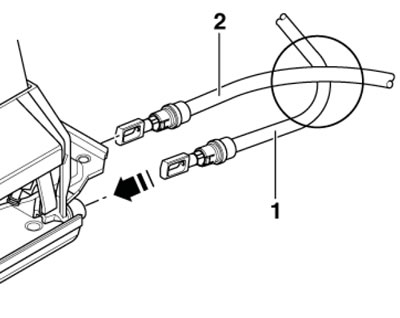

10. Увядзіце тросы ў зборку рычага да поўнай фіксацыі (гл. супр. ілюстрацыю). У месцы скрыжавання трасоў трос (1) павінен праходзіць пад тросам (2).




11. Замацуеце тросы ва ўказаных вышэй фіксатарах, дно і баку. Пры гэтым трос павінен размяшчацца на фіксатары ў вобласці, паміж кольцамі (4 на ілюстрацыі 3.9).

12. Замацуеце тросы на суппарце і ўстаўце фіксатар (1 на ілюстрацыі 3.6).

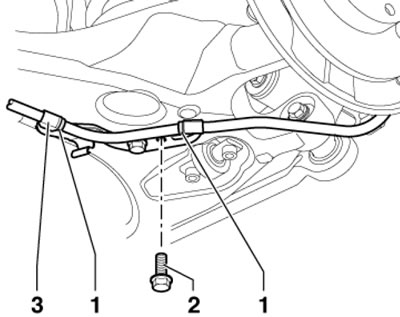

13. Пераканайцеся, што цэнтравальныя кольцы (1 на ілюстрацыі) на тросе знаходзяцца ўсярэдзіне фіксатараў на трымальніках. Ніты (2) зацягніце з намаганнем 25 Нм.



14. Усталюйце знятыя кажухі і кансоль. Адрэгулюйце прывад стаяначнага тормазу (гл. Раздзел 5).

Мадэлі AWD

Заўвага: Рэгулявальныя элементы размешчаны спераду задніх ніжніх папярочных цяг.

15. Зніміце кансоль паміж пярэднімі сядзеннямі (гл. Главу 11).

16. Зніміце колы.

17. Аддзяліце заднюю частку выпускной трубы.

18. Зніміце тэрмаахоўны экран на заднім баку паліўнага бака і тэрмаахоўныя экраны задняга тунэлю (над і пад карданным валам).

19. Выцягніце фіксатар (1 на ілюстрацыі 3.6) і адчэпіце тросы стаяначнага тормазу ад суппорта. Пры гэтым не пашкодзіце гумовыя ўшчыльненні трасоў.

20. Адчэпіце трасы (1 на ілюстрацыі) ад трымальнікаў (3).




21. Адчэпіце трасы (3 на ілюстрацыі) ад трымальнікаў (2).



22. Адчэпіце трасы (1 на ілюстрацыі) ад трымальнікаў (2 і 4). Калі будуць усталёўвацца новыя тросы, варта зняць рычаг стаяначнага тормазу і прывесці яго ў зыходнае становішча (гл. Раздзел 4).



23. Замацуеце тросы на кампенсатары па аналогіі з ілюстрацыяй 3.6 (трасы не перакрыжоўваюцца).

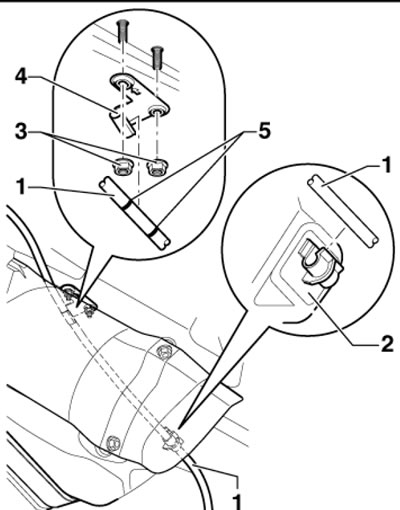

24. Злучэнне фіксатара на трымальніку павінна размяшчацца паміж двума кольцамі (5 на ілюстрацыі 3.22) і заўсёды быць звернута да борта аўтамабіля. Зацягніце гайкі (3) з намаганнем 1.5 Нм і ўвядзіце трос у апору.

25. Замацуеце тросы на дно і баку, устаўце іх у рычаг на суппорце і замацуеце фіксатарам (гл. ілюстрацыю 3.6).

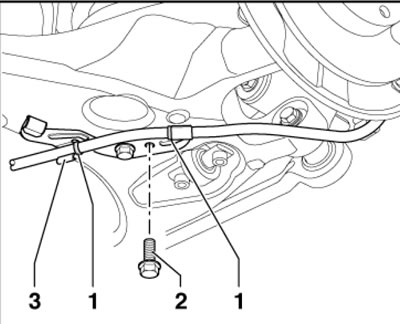

26. Цэнтруючыя кольцы (1 на ілюстрацыі 3.20) павінны знаходзіцца ўсярэдзіне фіксатараў на трымальніку. Зацягніце ніт (2) з намаганнем 25 Нм.

27. Усталюйце знятыя кажухі і кансоль. Адрэгулюйце прывад стаяначнага тормазу (гл. Раздзел 5).
