Съдържание: Предпазители ↓ Блок с предпазители A "SA" ↓ Предпазители в кутията с… ↓ Блок реле/предпазител В "СБ" ↓ Блок с предпазители От "SC" до 2009… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Блок с предпазители От "SC" до 2010… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Блок с предпазители D "SD" ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Блок реле/предпазител F "SF" до 2009… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Отделни предпазители на кутията с… ↓ Блок реле/предпазител F "SF" от 2010… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Предпазители в кутията с… ↓ Отделни предпазители на кутията с… ↓ 3-секционен блок за реле и… ↓ 6-пинова съединителна кутия на… ↓ 6-пинова съединителна кутия на… ↓ Блок за реле и предпазители с… ↓ Реле ↓ Блок за реле и предпазители с… ↓ 3-секционен блок за реле и… ↓ Блок реле/предпазител В "СБ" ↓ Блок реле/предпазител F "SF" ↓
Предпазители
- 1. Блок с предпазители A "SA"
- 1. Предпазител за втори акумулатор "S65": само за специални автомобили; място за монтаж до втората батерия
- 1. Предпазител на изолиращото реле на акумулатора "S171": само за специални автомобили; място за монтаж до втората батерия
- 2. Блок с предпазители. С "SC"
- 3. Блок за релета и предпазители. с използвана бордова мрежа "J519"
- 4. 6-пинова съединителна кутия на А-колоната от страната на водача
- 5.3-секционно реле и предпазител.
- 6. Реле/блок с предпазители В "СБ"
- 7. Сплитер 2 за кл. 30 "TV22" с букса за стартиране на двигателя от външен източник "U6"
- 8. 6-пинова съединителна кутия на А-колоната от страната на предния пътник
- 9. Блок с предпазители D "SD"
- 10. Реле/блок с предпазители. F "SF"
Блок с предпазители A "SA"
Място за монтаж: На плюсовата клема на акумулатора в багажника.
- 1. Предпазител 1 в кутията с предпазители. A "SA1"
- 2. Предпазител 2 в кутията с предпазители. A "SA2"
- 3. Предпазител 3 в кутията с предпазители. A "SA3"
Предпазители в кутията с предпазители. A "SA"
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. A "SA1" | 110А | Захранване за бордова мрежа Захранване за компоненти на двигателя | 30 |
| 2 | Предпазител 2 в кутията с предпазители. A "SA2" | 110А | Захранване на бордовата мрежа Захранване за компоненти на двигателя Предпазител 1 Използван ABS "S123" | 30 |
| 3 | Използван предпазител 3 A "SA3" | 40 A 50 A 110 A80 A | Възможност за автошколи. Възможност за автомобили под наем. Опция за държавни автомобили. Предпазител 1 използва ABS "S123". Предпазител 2 използва ABS "S124". Предпазител 3 използван ABS "S137" | 30 |
Блок реле/предпазител В "СБ"
Място за монтаж на реле/предпазител В "SB": В съединителната кутия на кутията за оттичане на водата от страната на водача.
- К. Пластинен предпазител за подгревни свещи на двигател "S39", 60 А
- К. Пластинен предпазител за подгревни свещи на двигател "S39", 80 А
- K. Предпазител на помпата за вторичен въздух "S130", 50 A
- L. Предпазител 1 "S131", 50 A
- L. NOx сензор предпазител "S360", 5 A
- ST1. Скоба за предпазител 1
Блок с предпазители От "SC" до 2009 моделна година

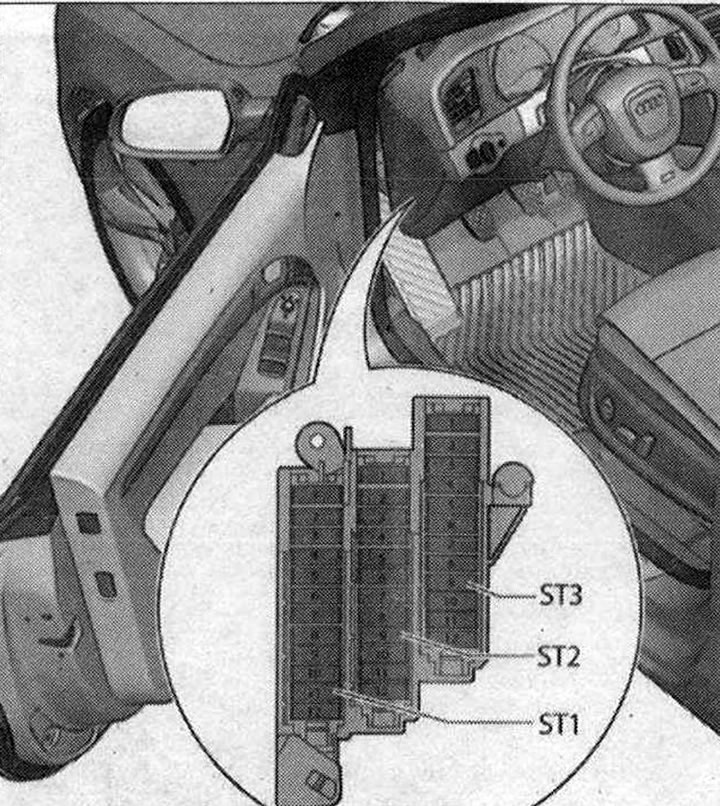

Място на монтаж на блока с предпазители. От "SC" до моделна година 2009: Под тапицерията на таблото от страната на водача
- SE1. Блок с предпазители 1, предпазители
- ST2. Блок с предпазители 2, предпазители
- ST3. Блок с предпазители 3, предпазители
Предпазители в кутията с предпазители. ST1 на блока с предпазители. С "SC" (черен) цветове на предпазителя.
35 A - зелено-синьо. 30 A - зелено. 25 A - бял. 20 A - жълт. 15 A - син. 10 A - червен. 7,5 A - кафяв. 5 A - бежово
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. С "SC1" | 5А | Употребявани активни кормилни системи "J792" | 15 |
| 2 | Предпазител 2 в кутията с предпазители. С "SC2" | 5А | Превключвател на педала на съединителя "F36". Превключвател на педала на съединителя за стартиране на двигател "F194". Датчик за положение на педала на съединителя "G476" | 15 |
| 3 | Предпазител 3 в кутията с предпазители. С "SC3" | 5А | Панел за управление на система за отваряне на гаражни врати "E284". Използвана автоматика за гаражни врати "J530" | 15 |
| 4 | Предпазител 4 в кутията с предпазители. С "SC4" | 10А | Използван асистент за лентата "J759" | 15 |
| 5 | Предпазител 5 в кутията с предпазители. С "SC5" | 5А | Сензор за замърсяване на въздуха "G238" | 15 |
| 6 | Предпазител 6 в кутията с предпазители. С "SC6" | 5А | Регулатор коректор за фарове "E102". Използван коректор за фарове "J431". Захранващ модул за десен фар "J668". Използвани системи за адаптивно осветление и коректор на фаровете "J745". Изпълнител Ел.двигател коректор на ляв фар "V48". Изпълнител Моторче за коректор на десен фар "V49" | 15 |
| 7 | Предпазител 7 в кутията с предпазители. С "SC7" | 5А | Захранващ модул за ляв фар "J667" | 15 |
| 8 | Предпазител 8 в кутията с предпазители. С "SC8" | 5А | Използвана бордова мрежа "J519" | 15 |
| 9 | Предпазител 9 в кутията с предпазители. С "SC9" | 5А | Електрохромно вътрешно огледало за обратно виждане "Y7" | 15 |
| 10 | Предпазител 10 в кутията с предпазители. С "SC10" | 5А | Използвани селекторни датчици "J587". Соленоид за заключване на селектора "N110" | 15 |
| 11 | Предпазител 11 в кутията с предпазители. С "SC11" | 5А | Подгряващ резистор на лява шайба "Z20". Нагревателен резистор на дясната дюза за миене "Z21" | 15 |
| 12 | Предпазител 12 в кутията с предпазители. С "SC12" | 5А | Сензор за налягане и температура на охлаждащата течност "G395" | 15 |
Предпазители в кутията с предпазители. ST2 в блока с предпазители. С "SC" (кафяво)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. С "SC1" | 5А | Реле за циркулационна помпа "J160" | 87 |
| 2 | Предпазител 2 в кутията с предпазители. С "SC2" | 5А | Превключвател на педала на съединителя "F36". Превключвател на педала на съединителя за стартиране на двигател "F194". Датчик за положение на педала на съединителя "G476" | 87 |
| 3 | Предпазител 3 в кутията с предпазители. С "SC3" | 20 A, 25 A | Впръскване на гориво. помпа "G6". Използвано гориво. помпа "J538" | 87 |
| 4 | Предпазител 4 в кутията с предпазители. С "SC4" | 5А | Реле за циркулационна помпа "J160" | 15 |
| 5 | Предпазител 5 в кутията с предпазители. С "SC5" | 30 А | Използвана бордова мрежа "J519" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. С "SC6" | 10А | B/yABS "J104" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. С "SC7" | 25 А | Реле за клаксон "J413" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. С "SC8" | 30 А | Употребявана шофьорска врата "J386". Употребявана задна лява врата "J388" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. С "SC9" | 30 А | Употребявано моторче за чистачки "J400" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. С "SC10" | 25 А | Използван ABS "J104" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. С "SC11" | 15А | Употребявана шофьорска врата "J386". Употребявана задна лява врата "J388" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. С "SC12" | 5А | Сензор за дъжд и светлина "G397" | 30 |
Предпазители в кутията с предпазители. ST3 на блока с предпазители. С "SC" (червено)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. С "SC1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. С "SC2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. С "SC3" | 10А | Превключвател за регулиране на лумбалната опора на седалката на водача "E176". Превключвател за регулиране на лумбалната опора на седалката на предния пътник "E177" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. С "SC4" | 35 А | Употребявани активни кормилни системи "J792" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. LLL с "SC5" | 10А | Нагревателен елемент за поставка за напитки "Z105" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. С "SC6" | 35 А | Използвана бордова мрежа "J519" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. С "SC7" | 20 А | Използвана бордова мрежа "J519" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. С "SC8" | 30 А | Използвана бордова мрежа "J519" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. С "SC9" | 20 А | Употребяван шибедах "J245" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. С "SC10" | 30 А | Използвана бордова мрежа "J519" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. С "SC11" | 20 А | Употребявани люкове "J394" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. С "SC12" | 5А | Алармена сирена "N12". Сензор против кражба "G578" | 30 |
Блок с предпазители От "SC" до 2010 моделна година
Местоположение на инсталацията на блока с предпазители. С "SC" от моделна година 2010: Под тапицерията на таблото от страната на водача.
- ST1. Блок с предпазители 1, предпазители
- ST2. Блок с предпазители 2, предпазители
- ST3. Блок с предпазители 3, предпазители
Предпазители в кутията с предпазители. ST1 на блока с предпазители. С "SC" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. С "SC1" | 5А | Употребявани активни кормилни системи "J792" | 15 |
| 2 | Предпазител 2 в кутията с предпазители. С "SC2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. С "SC3" | 5А | Панел за управление на система за отваряне на гаражни врати "E284". Използвана автоматика за гаражни врати "J530" | 15 |
| 4 | Предпазител 4 в кутията с предпазители. С "SC4" | 10 А | Използван асистент за лентата "J759" | 15 |
| 5 | Предпазител 5 в кутията с предпазители. С "SC5" | 5А | Сензор за замърсяване на въздуха "G238" | 15 |
| 6 | Предпазител 6 в кутията с предпазители. С "SC6" | 5А | Регулатор коректор за фарове "E102". Използван коректор за фарове "J431". Захранващ модул за десен фар "J668". Използвани системи за адаптивно осветление и коректор на фаровете "J745". Ляв фар "MX1". Десен фар "MX2" | 15 |
| 7 | Предпазител 7 в кутията с предпазители. С "SC7" | 5 л | Захранващ модул за ляв фар "J667" | 15 |
| 8 | Предпазител 8 в кутията с предпазители. С "SC8" | 5А | Използвана бордова мрежа "J519" | 15 |
| 9 | Предпазител 9 в кутията с предпазители. С "SC9" | 5А | Употребяван адаптивен круиз контрол "J428" | 15 |
| 10 | Предпазител 10 в кутията с предпазители. С "SC10" | 5А | Датчик за положение на педала на съединителя "G476". Използвани селекторни датчици "J587". Соленоид за заключване на селектора "N110" | 15 |
| 11 | Предпазител 11 в кутията с предпазители. С "SC11" | 5А | Подгряващ резистор на лява шайба "Z20". Нагревателен резистор на дясната дюза за миене "Z21" | 15 |
| 12 | Предпазител 12 в кутията с предпазители. С "SC12" | 5А | Сензор за налягане и температура на охлаждащата течност "G395" | 15 |
| 13 | Предпазител 13 в кутията с предпазители. С "SC13" | 5А | Щепсел конектор, 18-пинов "T18a" | 15 |
| 14 | Предпазител 14 в кутията с предпазители. С "SC14" | 5А | Бутон за аварийна светлина "E229". Използван Airbag "J234". Използвано разпознаване на заета седалка "J706". Аварийно-предупредителна лампа "K6" | 15 |
| 15 | Предпазител 15 в кутията с предпазители. С "SC15" | 25 А | Използван ABS "J104". Блок с предпазители 2 "ST2" на блока с предпазители. С "SC". Блок с предпазители 1 "ST1" на блока с предпазители. D "SD". Блок с предпазители 4 "ST4" на блока с предпазители. F "SF" | 15 |
| 16 | Предпазител 16 в кутията с предпазители. С "SC16" | 40 А | Стартерно реле "J53". Реле 2 стартер "J695". Блок с предпазители 1 "ST1" с предпазител 3 на блока с предпазители. В "SB3". Блок с предпазители 1 "ST1" с предпазител 12 на блока с предпазители. В "SB12" | 15 |
Предпазители в кутията с предпазители. ST2 в блока с предпазители. С "SC" (кафяво)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. С "SC1" | 5А | Електрохромно вътрешно огледало за обратно виждане "Y7" | 15 |
| 2 | Предпазител 2 в кутията с предпазители. С "SC2" | 5А | Превключвател на спирачните светлини "F". Сензор за положение на педала на спирачката "G100". Датчик за положение на педала на съединителя "G476" | 87 |
| 3 | Предпазител 3 в кутията с предпазители. С "SC3" | 20А, 25А, 25А, 25А | Впръскване на гориво. помпа "G6". Използвано гориво. помпа "J538" | 87 |
| 4 | Предпазител 4 в кутията с предпазители. С "SC4" | 10 A, 25 A | Реле за вакуум помпа "J318". Реле за циркулационна помпа "J160". Помпа за добавка "V437" | 15 30 |
| 5 | Предпазител 5 в кутията с предпазители. С "SC5" | 15 A, 30 A | Използвана бордова мрежа "J519" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. С "SC6" | 5А, 10А | Използван ABS "J104" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. С "SC7" | 25 А | Реле за клаксон "J413" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. С "SC8" | 30 А | Леви врати | 30 |
| 9 | Предпазител 9 в кутията с предпазители. С "SC9" | 30 А | Употребявано моторче за чистачки "J400" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. С "SC10" | 25 А | Използван ABS "J104" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. С "SC11" | 15А | Леви врати | 30 |
| 12 | Предпазител 12 в кутията с предпазители. С "SC12" | 5А | Сензор за дъжд и светлина "G397" | 30 |
Предпазители в кутията с предпазители. ST3 на блока с предпазители. С "SC" (червено)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. С "SC1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. С "SC2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. С "SC3" | 10А | Превключвател за регулиране на лумбалната опора на седалката на водача "E176". Превключвател за регулиране на лумбалната опора на седалката на предния пътник "E177" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. С "SC4" | 35 А | Употребявани активни кормилни системи "J792" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. С "SC5" | 10А | Поставка за напитки с нагревател и охладител "Z105" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. С "SC6" | 35 А | Използвана бордова мрежа "J519" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. С "SC7" | 20 А | Използвана бордова мрежа "J519" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. С "SC8" | 30 А | Използвана бордова мрежа "J519" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. С "SC9" | 20 А | Употребяван шибедах "J245" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. С "SC10" | 30 А | Използвана бордова мрежа "J519" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. С "SC11" | 20 А | Употребявани люкове "J394" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. С "SC12" | 5А | Алармена сирена "N12". Сензор против кражба "G578" | 30 |
Блок с предпазители D "SD"
Местоположение на инсталацията на блока с предпазители. D "SD": Под тапицерията на арматурното табло от страната на предния пътник.
- ST1. Блок с предпазители 1, предпазители
- ST2. Блок с предпазители 2, предпазители
- A. Щепсел конектор, 46-пинов, черен, шинен конектор
- CAN преден панел "T46s"
Предпазители в кутията с предпазители. ST1 на блока с предпазители. D "SD" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. D "SD1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. D "SD2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. D "SD3" | не е използван | ||
| 4 | Предпазител 4 в кутията с предпазители. D "SD4" | не е използван | ||
| 5 | Предпазител 5 в кутията с предпазители. D "SD5" | 5А | Използвана кормилна колона "J527" | 15 |
| 6 | Предпазител 6 в кутията с предпазители. D "SD6" | 5А | Ключ за деактивиране на ASR и ESP "E256". Бутон за активиране на паркинг асистент "E266". Бутон за помощ при спускане "E618" | 15 |
| 7 | Предпазител 7 в кутията с предпазители. D "SD7" | 5А | Щепсел конектор, 16-пинов "T16", диагностика. конектор | 15 |
| 8 | Предпазител 8 в кутията с предпазители. D "SD8" | 5А | Диагностичен интерфейс на шини за данни "J533" | 15 |
| 9 | Предпазител 9 в кутията с предпазители. D "SD9" | 5А | Реле за отопление с ниска мощност "J359". Реле 2 нагревателни елементи за отопление на охлаждащата течност "J390". Използвана доп. въздух нагревател "J604" | 15 |
| 10 | Предпазител 10 в кутията с предпазители. D "SD10" | не е използван | ||
| 11 | Предпазител 11 в кутията с предпазители. D "SD11" | не е използван | ||
| 12 | Предпазител 12 в кутията с предпазители. D "SD12" | не е използван |
Предпазители в кутията с предпазители. ST2 на блока с предпазители. D "SD" (кафяво)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. D "SD1" | 5А | CD чейнджър "R41-DVD" чейнджър "R161". Конектор за външни аудио източници "R199" | 30 |
| 2 | Предпазител 2 в кутията с предпазители. D "SD2" | 5А | Превключващ модул за Charisma "E592" | 30 |
| 3 | Предпазител 3 в кутията с предпазители. D "SD3" | 5А, 5А, 20А, 20А | Използван преден контролен панел, панел за индикация и информационен дисплей "J685". Използвана информационна електронна система 1 "3794" Радио "Р" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. D "SD4" | 5А | Използвано табло "J285" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. D "SD5" | 5А | Диагностичен интерфейс на шини за данни "J533" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. D "SD6" | 5А | Превключвател за достъп и стартиране на двигателя "E415" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. D "SD7" | 5А | Ключ за осветление "Е1" | |
| 8 | Предпазител 8 в кутията с предпазители. D "SD8" | 40 А | Употребяван вентилатор за подаване на въздух "L 26" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. D "SD9" | 5А | Използвана система за електронно заключване на кормилната колона "J764" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. D "SD10" | 10А | Употребяван климатроник "J255" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. D "SD11" | 10А | Щепсел конектор, 16-пинов "T16", диагностика. конектор | 30 |
| 12 | Предпазител 12 в кутията с предпазители. D "SD12" | 5А | Използвана кормилна колона "J527" | 30 |

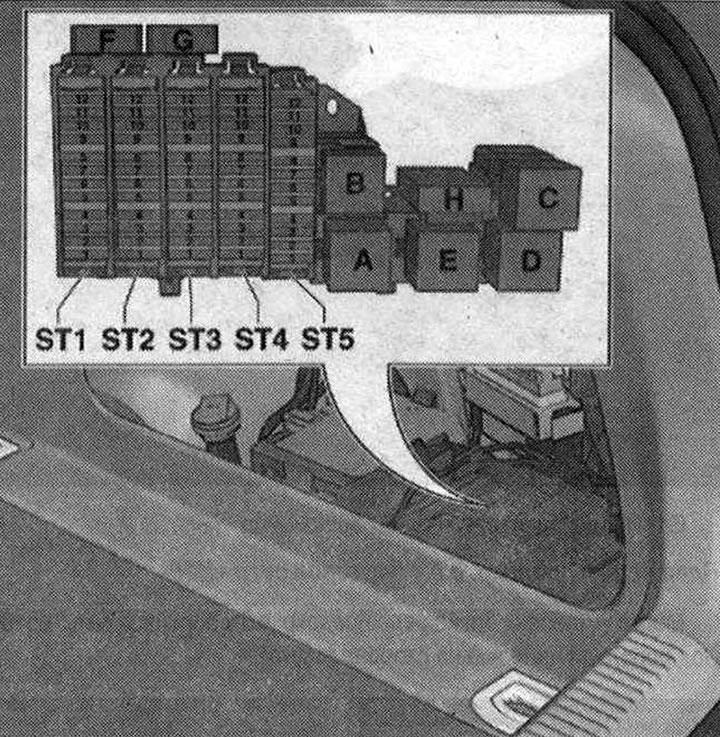

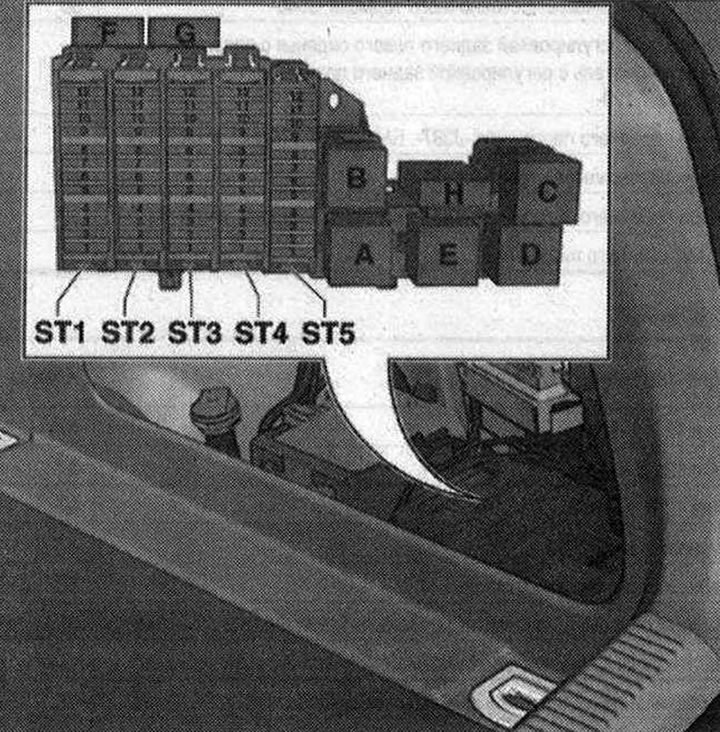

Блок реле/предпазител F "SF" до 2009 моделна година

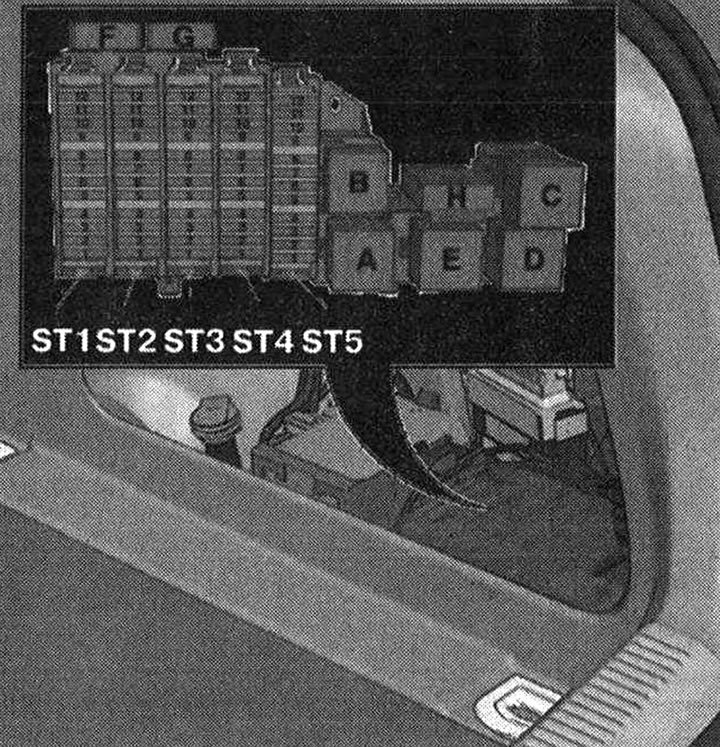

Място за монтаж на реле/предпазител F "SF" до 2009 моделна година; В багажника зад дясната странична тапицерия.
- ST1. Блок с предпазители 1, предпазители
- ST2. Блок с предпазители 2, предпазители
- ST3. Блок с предпазители 3, предпазители
- ST4. Блок с предпазители 4, предпазители
- ST5. Блок с предпазители 5, предпазители
- H. Предпазител за отопление на задното стъкло "S41"
Предпазители в кутията с предпазители ST1 на кутията с предпазители. F "SF" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | 30 А | Използвани 2 капака за багажник "J756" | 30 |
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 30 А | Багажник втора употреба "J605" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 5А | Щепсел конектор, 2-пинов, лилаво-син "T2ba". Щепсел конектор, 2-пинов, лилаво-син "T2db" | 87 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | не е използван | ||
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | не е използван | ||
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | не е използван | ||
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | не е използван | ||
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | не е използван | ||
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | не е използван | ||
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | не е използван | ||
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | не е използван |
Предпазители в кутията с предпазители ST2 на кутията с предпазители. F "SF" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | 5А | Използвана система за следене на налягането в гумите "J502" | 30 |
| 2 | Предпазител 2 в кутията с предпазители. F "SF2". | 15А | Употребявано разпознаване на ремарке "J345" | 30 |
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 20 А | Употребявано разпознаване на ремарке "J345" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 20 А | Употребявано разпознаване на ремарке "J345" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 5А | Бутон за електромеханична ръчна спирачка "E538" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 15А | Употребявана електронна система за регулиране на амортисьори "J250" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 30 А | Използвана електромеханична ръчна спирачка "J540" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 30 А | Централен блок за управление на комфортни системи "J393" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 35 А | Използвани системи за задвижване на всички колела "J492" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 30 А | Централен блок за управление на комфортни системи "J393" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 20 А | Централен блок за управление на комфортни системи "J393" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | 5А | Използвани интерфейси на системата за локализиране на превозни средства "J843" | 30 |
Предпазители в кутията с предпазители. ST3 на блока с предпазители. F "SF" (кафяво)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | 15А | Използвана вентилация на предна дясна седалка "J799" | 30 |
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 7,5 А | Радио "Р". Приемо-предавателно устройство на телефон "R36". ТВ тунер "N78" Усилвател мобилен. телефон "R86". Стойка за телефон "R126". Щепсел конектор, 18-пинов, черен "T18a" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 30 А | Употребявана цифрова аудио система "J525". Радио "Р" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 7,5 А | Употребявана електронна информационна система 1 "J794" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 30 А | Използвана доп. нагревател "J364" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 30 А | Използвана електромеханична ръчна спирачка "J540" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 30 А | Превключвател с регулиране на задна лява седалка с подгрев "E128". Превключвател с регулиране на задна дясна седалка с подгрев "E129" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 30 А | Употребявана предна пътническа врата "J387". Употребявана задна дясна врата "J389" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 5А | Приемник на автономен нагревател "R64" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 15А | Употребявана предна пътническа врата "J387". Употребявана задна дясна врата "J389" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | 5А | Използвани камери за задно виждане "J772" | 30 |
Предпазители в кутията с предпазители. ST4 на блока с предпазители. F "SF" (червен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | 15А | Цокъл 12V 2 "U18" | 87 |
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | 15А | Цокъл 12L B "U5" | 87 |
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 15А | Цокъл 12 B3 "U18" | 87 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 15А | Запалка "U1" | 87 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 5А | Използван паркинг автопилот "J791" | 15 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 5А | Щепсел конектор, 18-пинов, черен "T18a" | 15 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 5А | Употребяван адаптивен круиз контрол "J428" | 15 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 15А | Мотор за чистачки на задното стъкло "V12" | 15 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 5А | Бутон AUTO HOLD "E540" | 15 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 5А | Употребявани 2 асистента за смяна на лентата "J770" | J5 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 5А | Превключвател с регулиране на задна лява седалка с подгрев "E128". Превключвател с регулиране на задна дясна седалка с подгрев "E129" | 15 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | 5А | Превключвател за авариен сигнал "EZ". Използван Airbag "J234". Използвана система за разпознаване на заета седалка "L06" Индикаторна лампа за деактивиране на въздушна възглавница на предния пътник "K145" | 15 |
Предпазители в кутията с предпазители ST5 на кутията с предпазители. F "SF" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 15 A, 25 A | Употребявани алармени системи "J616" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 15А | Употребявани алармени системи "J616" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 5А, 15А | Табло за специални сигнали "E507". Употребявани алармени системи "J616" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 10А | Табло за специални сигнали "E507". Употребявани алармени системи "J616". Употребяван тахограф "J621". Щепсел конектор, 3-пинов "T36". Памет за злополука | 15 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 20 А | Използва се за специални автомобили "J608" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 10 А | Памет за злополука | 30 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 10А | Цокъл 12V 4 "1120" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 10А | Радиоизолиращо реле, радио реле "J84" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 10А | Радиоизолиращо реле, радио реле "J84" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | не е използван |
Отделни предпазители на кутията с предпазители. F "SF"
| Поз. | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| H | Предпазител за отопление на задното стъкло "S41" | 40 А | Реле за отопление на задното стъкло "J9" | 30 |
Блок реле/предпазител F "SF" от 2010 моделна година
Място за монтаж на реле/предпазител F "SF" от 2010 моделна година: В багажника зад дясната странична тапицерия.
- ST1. Блок с предпазители 1
- ST2. Блок с предпазители 2
- ST3. Блок с предпазители 3
- ST4. Блок с предпазители 4
- ST5. Блок с предпазители 5
- H. Предпазител за отопление на задното стъкло "S41"
Предпазители в кутията с предпазители ST1 на кутията с предпазители. F "SF" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 15 A, 25 A | Употребявани алармени системи "J616" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 15А | Употребявани алармени системи "J616" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 5А, 15А | Табло за специални сигнали "E507". Употребявани алармени системи "J616" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | ЗА | Табло за специални сигнали "E507". Употребявани алармени системи "J616". Употребяван тахограф "J621". Щепсел конектор, 3-пинов "T3d". Памет за злополука. | 15 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 20 А | Използва се за специални автомобили "J608" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 10А | Памет за злополука | 30 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 10- | Цокъл 12V 4 "U20" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 10А | Радиоизолиращо реле, радио реле "J84" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 10А | Радиоизолиращо реле, радио реле "J84" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | не е използван |
Предпазители в кутията с предпазители ST2 на кутията с предпазители. F "SF" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | 30 А | Използвани 2 капака за багажник "J756" | 30 |
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | 15А | Употребявано разпознаване на ремарке "J345" | 30 |
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 20 А | Употребявано разпознаване на ремарке "J345" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 20 А | Употребявано разпознаване на ремарке "J345" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 5А | Бутон AUTO HOLD "E540" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 15А | Употребявана електронна система за регулиране на амортисьори "J250" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 30 А | Използвана електромеханична ръчна спирачка "J540" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 30 А | Централен блок за управление на комфортни системи "J393" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 5А, 35А | Използвана система за задвижване на всички колела "J492". Използвана система за следене на налягането в гумите "J502" | 30 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 30 А | Централен блок за управление на комфортни системи "J393" | 30 |
| 11 | Предпазител 11 в кутията с предпазители.: "SF11" | 20 А | Централен блок за управление на комфортни системи "J393" | 30 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | 5А | Използвани интерфейси на системата за локализиране на превозни средства "J843". Използвани системи. диагностика на течове на гориво танк "J909". Диагностична горивна помпа. системи "V144" | 30 |
Предпазители в кутията с предпазители. ST3 на блока с предпазители. F "SF" (кафяво)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | 30 А | Багажник втора употреба "J605" | 30 |
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | 15А | Използвана вентилация на предна дясна седалка "J799" | 30 |
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 15 A, 40 A | Стабилизатор на напрежението "J532" 5/y система за регулиране на батерията "J840" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 40 А | Стабилизатор на напрежението "J532". Реле за освобождаване на вентилатора "J937" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | не е използван | ||
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 30 А | Използвана доп. нагревател "J364" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 30 А | Използвана електромеханична ръчна спирачка "J540" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 30 А | Превключвател с регулиране на задна лява седалка с подгрев "E128". Превключвател с регулиране на задна дясна седалка с подгрев "E129" | 30 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 30 А | Десни врати | 30 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 5А | Приемник на автономен нагревател "R64" | 30 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 15А | Десни врати | 30 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | 30 А | Използвани системи за дозиране на добавки "J880" | 30 |
Предпазители в кутията с предпазители. ST4 на блока с предпазители. F "SF" (червен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | 15А | Цокъл 12V 2 "U18" | 87 |
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | 15А | Цокъл 12L B "U5". Инвертор с контакт, 12 V - 230 V "U13". Поставка за напитки с нагревател и охладител -Z105: | 87 |
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 15А | Цокъл 12B3 "U18" | 87 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 15А | Запалка "U1" | 87 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | не е използван | ||
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 5А | Щепсел, 2-пинов, в задната част на шофьорската седалка "T2dy". Щепсел, 2-пинов, в задната част на шофьорската седалка "T2dz" | 87 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 7,5 А | Използван паркинг автопилот "J791" | 15 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 15А | Мотор за чистачки на задното стъкло "V12" | 15 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | 5А | Бутон AUTO HOLD "E540" | 15 |
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | 5А | Употребявани 2 асистента за смяна на лентата "J770" | 15 |
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | 5А | Превключвател с регулиране на задна лява седалка с подгрев "E128" | 15 |
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | 5А | Употребявана електронна система за регулиране на амортисьори "J250". Употребявано разпознаване на ремарке "J345". Използвана система за задвижване на всички колела "J492". Стабилизатор на напрежението "J532". Използвана електромеханична ръчна спирачка "J540" | 15 |
Предпазители в кутията с предпазители ST5 на кутията с предпазители. F "SF" (черен)
| Номер | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| 1 | Предпазител 1 в кутията с предпазители. F "SF1" | не е използван | ||
| 2 | Предпазител 2 в кутията с предпазители. F "SF2" | не е използван | ||
| 3 | Предпазител 3 в кутията с предпазители. F "SF3" | 20А, 30А | Употребявана цифрова аудио система "J525". Радио "Р" | 30 |
| 4 | Предпазител 4 в кутията с предпазители. F "SF4" | 7,5 А | Употребявана електронна информационна система 1 "J794" | 30 |
| 5 | Предпазител 5 в кутията с предпазители. F "SF5" | 5A, 7.5A | Радио "Р". Приемо-предавателно устройство на телефон "R36". ТВ тунер "R78". Мобилен усилвател. телефон "R86". Стойка за телефон "R126". Щепсел конектор, 18-пинов, черен "T18a" | 30 |
| 6 | Предпазител 6 в кутията с предпазители. F "SF6" | 5А | Използвани камери за задно виждане "J772" | 30 |
| 7 | Предпазител 7 в кутията с предпазители. F "SF7" | 5А | Мобилен усилвател. телефон "R86" | 30 |
| 8 | Предпазител 8 в кутията с предпазители. F "SF8" | 7,5 А | Използвани системи за управление на батерията "J840" | 15 |
| 9 | Предпазител 9 в кутията с предпазители. F "SF9" | не е използван | ||
| 10 | Предпазител 10 в кутията с предпазители. F "SF10" | не е използван | ||
| 11 | Предпазител 11 в кутията с предпазители. F "SF11" | не е използван | ||
| 12 | Предпазител 12 в кутията с предпазители. F "SF12" | не е използван |
Отделни предпазители на кутията с предпазители. F "SF"
| Поз. | Обозначаване на електрическата схема | Номинална стойност | Функция/компонент | Терминал |
| Н | Предпазител за отопление на задното стъкло "S41" | 40 А | Реле за обезпотяване на задното стъкло "J9" | 30 |
3-секционен блок за реле и предпазители.
3-щифтово реле/блок с предпазители Местоположение: Под арматурното табло от страната на водача, върху блока с релето и предпазителите. с използвана бордова мрежа "J519" и резбова връзка.
- A/B.не се използва
- C. Допълнителен предпазител. нагревател "S126"
- D. Предпазител 2 допълнителни. нагревател "S328"
6-пинова съединителна кутия на А-колоната от страната на водача
Място на монтаж на 6-пиновия превключвател на А-колоната от страната на водача: На А-колоната в пространството за краката на водача зад страничната тапицерия.
- F. Термопредпазител 1 Регулиране на седалката на предния пътник "S46", 15 A
- Ж. Термопредпазител 1 за регулиране на шофьорска седалка "S44", 15А
6-пинова съединителна кутия на А-колоната от страната на предния пътник
Място на монтаж на 6-пиновия превключвател на А-колоната от страната на предния пътник: На А-колоната в пространството за краката на предния пътник зад страничната тапицерия.
- G1. Ремарке клема 30 предпазител "S77", 30 A
Блок за реле и предпазители с използвана бордова мрежа "J519"
Място за монтаж на реле/предпазител с използвана бордова мрежа "J519": Под предния панел от страната на водача.
- A. Предпазител 1 използва ABS "S123", 40 A
Реле
- 1. Реле/блок с предпазители F "SF": Възли: "J9", "J84", "J807", "J937"
- 1. Реле за изолация на батерията "J7"; място за монтаж: в нишата на резервното колело, отляво до акумулатора
- 2. Блок за релета и предпазители. с използвана бордова мрежа "J519": Бр "J160", "J318", "J329", "J413", "J601", "J608", "J910"
- 3.3-секционно реле и блок с предпазители: Единици: "J359", "J360"
- 4. Реле/блок с предпазители В "SB": Възли: "J17", "J53", "J151", "J179", "J271", "J299", "J317", "J496", "J510", "J695", "J757", "J832", "J696"
Блок за реле и предпазители с използвана бордова мрежа "J519"
Място за монтаж на реле/предпазител с използвана бордова мрежа "J519": Под предния панел от страната на водача.
- 1. не се използва
- 2. Реле на циркулационна помпа "J160"
- 2. Реле за клаксон "J413"
- 2. Реле на вътрешно огледало за обратно виждане с автоматична функция за затъмняване "J910"
- 2. Реле за вакуумна помпа "J318"
- 3. Силово реле кл. 15. "J329"
- 4. Използвано дистанционно за таксиметрова алармена система "J601"
- 4. Използва се за специални автомобили "J608"
3-секционен блок за реле и предпазители.
3-щифтово реле/блок с предпазители Местоположение: Под арматурното табло от страната на водача, върху блока с релето и предпазителите. с използвана бордова мрежа "J519" и резбова връзка.
- 1. не се използва
- 2. Реле за отопление с ниска мощност "J359"
- 3. Реле за отопление с висока мощност "J360"
Блок реле/предпазител В "СБ"
Място за монтаж на реле/предпазител В "SB": В съединителната кутия на кутията за оттичане на водата от страната на водача.
- A. Използвани автоматични системи за подгревни свещи "J179"
- A. Мощно реле на компонент на двигателя "J757"
- B. Стартерно реле "J53"
- B. Реле 2 стартер "J695"
- C. Реле на помпата за вторичен въздух "J299"
- D. Силово реле кл. 30 "J317"
- D. Реле за захранване на системата Motronic "J271"
- E. Горивно реле. помпа "J17"
- E. Добавяне на реле. гориво помпа "J832"
- E. Реле за рециркулация на охлаждащата течност след изключване на двигателя "J151"
- E. Добавяне на реле. Помпа на охладителната система "J496"
- E. Реле на хидравлична помпа на скоростна кутия "J510"
- E. Реле за охладителната верига на скоростната кутия "J696"
- Е. не се използва
Блок реле/предпазител F "SF"
Място за монтаж на реле/предпазител F "SF" от януари 2011 г.: В багажника зад дясната странична тапицерия.
Забележка: Фигурата показва блока на релето/бушоните. F "SF" превозни средства от януари 2011 г. Фигурата показва блока на реле/бушон. F "SF" коли до 2011г.
- А. не се използва
- B. Реле за отключване на вентилатора "J937"
- C. Радиоизолиращо реле, радио реле "J84"
- D. Реле за отопление на задното стъкло "J9"
- E. Гнездо реле "J807"
Коментари на посетители
