Преглед на местата за монтаж
1. Въздушна възглавница от страната на предния пътник с накрайник на въздушната възглавница на предния пътник 1 -N131- и накрайник на въздушната възглавница на предния пътник 2 -N132-. Заключването и активирането е възможно с помощта на заключващия ключ за изключване на въздушната възглавница на пътника отпред -E224-; 2. Превключвател с ключалка за изключване на въздушната възглавница на пътника отпред -E224-; 3. Контролната лампа за въздушната възглавница на предния пътник е изключена -K145-. Намира се в корпуса заедно с ключа за аварийни светлини -E229-; 4. Странична въздушна възглавница от страната на предния пътник с накрайник на предната въздушна възглавница -N200-; 5. Задна странична въздушна възглавница от страната на пътника; 6. Горна въздушна възглавница от страната на предния пътник с щифт за глава Предна въздушна възглавница за пътника -N252-; 7. Горна въздушна възглавница от страната на водача с щифт за въздушна възглавница за главата на водача -N251-; 8. Разединител на акумулатора -N253-; 9. Задна странична въздушна възглавница от страната на водача; 10. Странична въздушна възглавница на водача с пирона на въздушната възглавница на водача -N199-; 11. Използван Airbag -J234-; 12. Въздушна възглавница от страната на водача с колектор Airbag шофьор 1 -N95- и колектор Airbag водач 2 -N250-; 13. Използвана кормилна колона -J527- с плосък пружинен токопроводящ елемент за Airbag и хлъзгащ пръстен -F138- и датчик за ъгъл на завиване -G85-; 14. Airbag-K75- индикаторна лампа. Разположение: в арматурното табло. Не може да се замени отделно

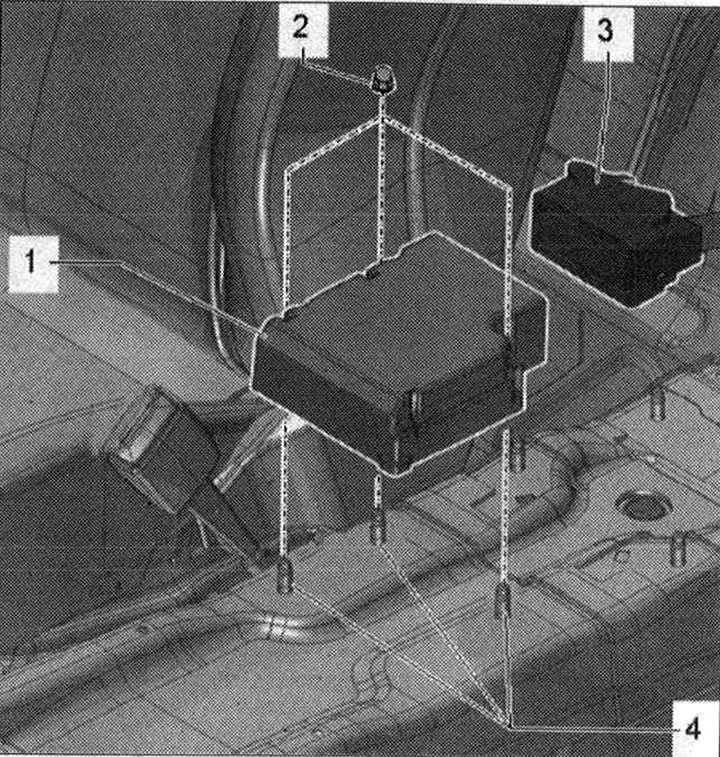

Схема за инсталиране на контролния блок на въздушната възглавница
1. Използван Airbag -J234-; 2. Ядка. 3 бр. 9 Nm; 3. Ел. конектор; 4. Дюбелни щифтове
