При извършване на някаква работа, например за отстраняване на клиновия и зъбния ремък, рамката на радиатора и предната напречна греда трябва да се преместят в така нареченото сервизно положение.
Внимание! Ако определеното специално устройство не е налично, тогава можете да използвате два болта M8x90, върху които се поставят дистанционни шайби с външен диаметър 24 mm и дебелина около 2 mm. Освен това ще ви трябват две втулки с дължина 80 mm и диаметър 17 mm.
Премахване
1. Развийте болтовете, закрепващи въздухозаборника към горната предна напречна греда и откачете въздухозаборника.
2. Отстранете защитния капак на двигателя.
3. Отстранете предната част на предпазителя на двигателя, като развиете трите монтажни болта.
4. Свалете предната броня, вижте съответната глава.
5. Развийте болтовете 5 от дясната и лявата страна на предницата и завийте специалното устройство AUDI-3369 или неговия заместител на мястото на двата болта (вижте илюстрацията).

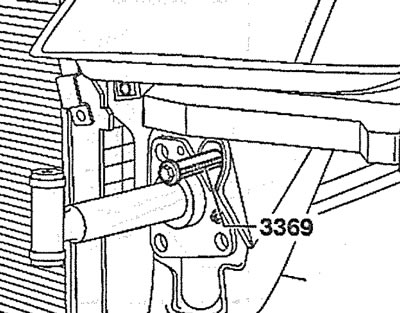

3.5 Завийте специалния инструмент AUDI-3369 или неговия заместител вместо двата болта
6. Развийте болтове 2, 3 и 4 от дясната и лявата страна на горната напречна греда и рамката на радиатора (вижте илюстрация 3.0).
3.0. Рамка на радиатора и горна предна напречна греда:
1 - горна предна напречна греда
2 - болтове за закрепване на горната напречна греда. Момент на затягане 10 Nm
3, 4, 5 - болтове за закрепване на рамката на радиатора. Момент на затягане 50 Nm
3369 - устройство за монтиране на рамката на радиатора в сервизно положение. Устройството е инсталирано вместо болтове 5
7. Преместете напречната греда напред, докато отворът за задния болт на напречната греда се изравни с предния отвор на крилото 1 и в това положение закрепете напречната греда с болтове 2 от дясната и лявата страна (вижте илюстрацията).

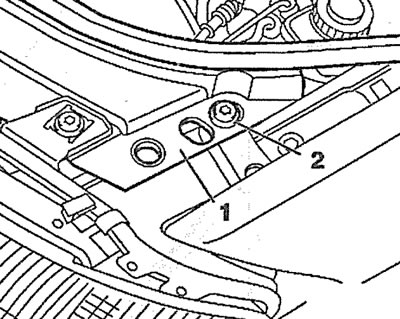

3.7. Преместете напречната греда напред, докато задният отвор за болт 2 на напречната греда съвпадне с предния отвор на крилото 1 и в това положение закрепете напречната греда с болтове от дясната и лявата страна
Монтиране
Монтажът на горната предна напречна греда в монтажно положение се извършва в обратен ред.
