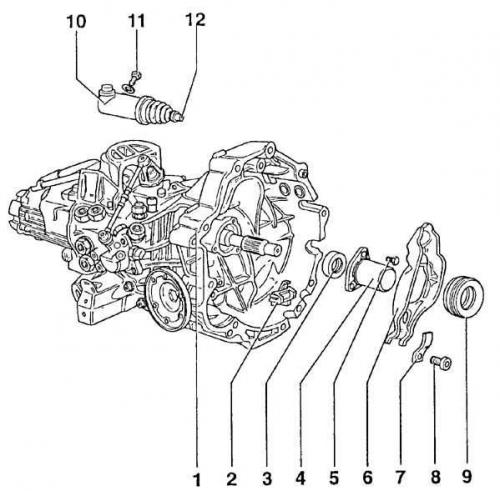

Елементи на механизма за освобождаване на съединителя (скоростна кутия 01E)
- 1. Скоростна кутия
- 2. междинно закрепване
- 3. Маслено уплътнение
- 4. Водеща втулка
- 5. Болт
- 6. Лост за освобождаване на съединителя
- 7. Пролет
- 8. Болт
- 9. Освободителен лагер
Оттегляне
1. Свалете скоростната кутия.

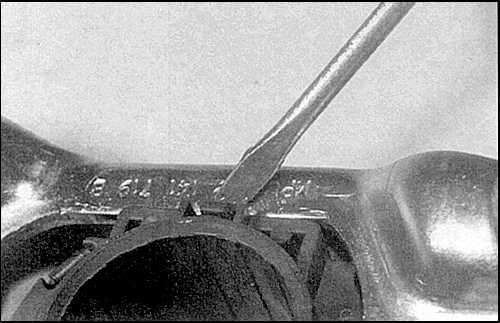

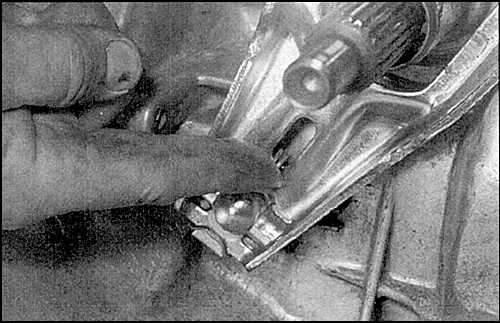

2. Отстранете лоста за освобождаване на съединителя от сферичния шарнир. На скоростна кутия 012 натиснете пружинната скоба и извадете лоста от опората.
3. Свалете лагера от лоста (трансмисия 012).

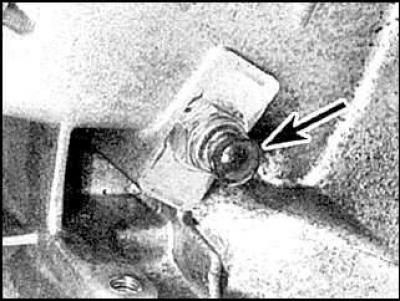

4. При модели с скоростна кутия 01E, развийте монтажния болт и отстранете еластичната пластина. Свалете лагера и лоста.
Проверка
Проверете лекотата на въртене на лагера. Сменете лагера, ако е износен.
Инсталиране

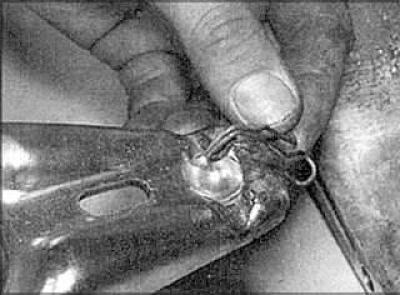

1. Смажете сферичния шарнир и шарнира на лоста за освобождаване на съединителя с медна грес. Смажете освобождаващия лагер.

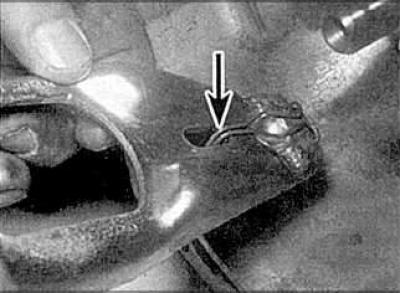

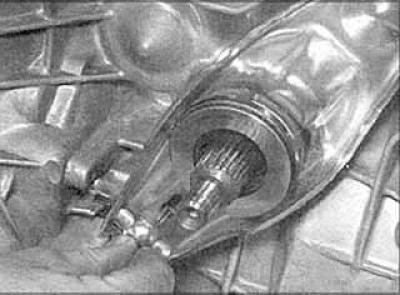

2. На скоростна кутия 012 монтирайте пружината на лоста за освобождаване на съединителя и поставете пружината в отвора.
3. Поставете отново лоста и лагера. Затегнете монтажния болт. Монтирайте лоста върху сферичната става, така че пружинната скоба да фиксира лоста.
4. При моделите със скоростна кутия 01E монтирайте междинната опора на лоста, след което монтирайте лоста и лагера на място. Затегнете монтажния болт.
