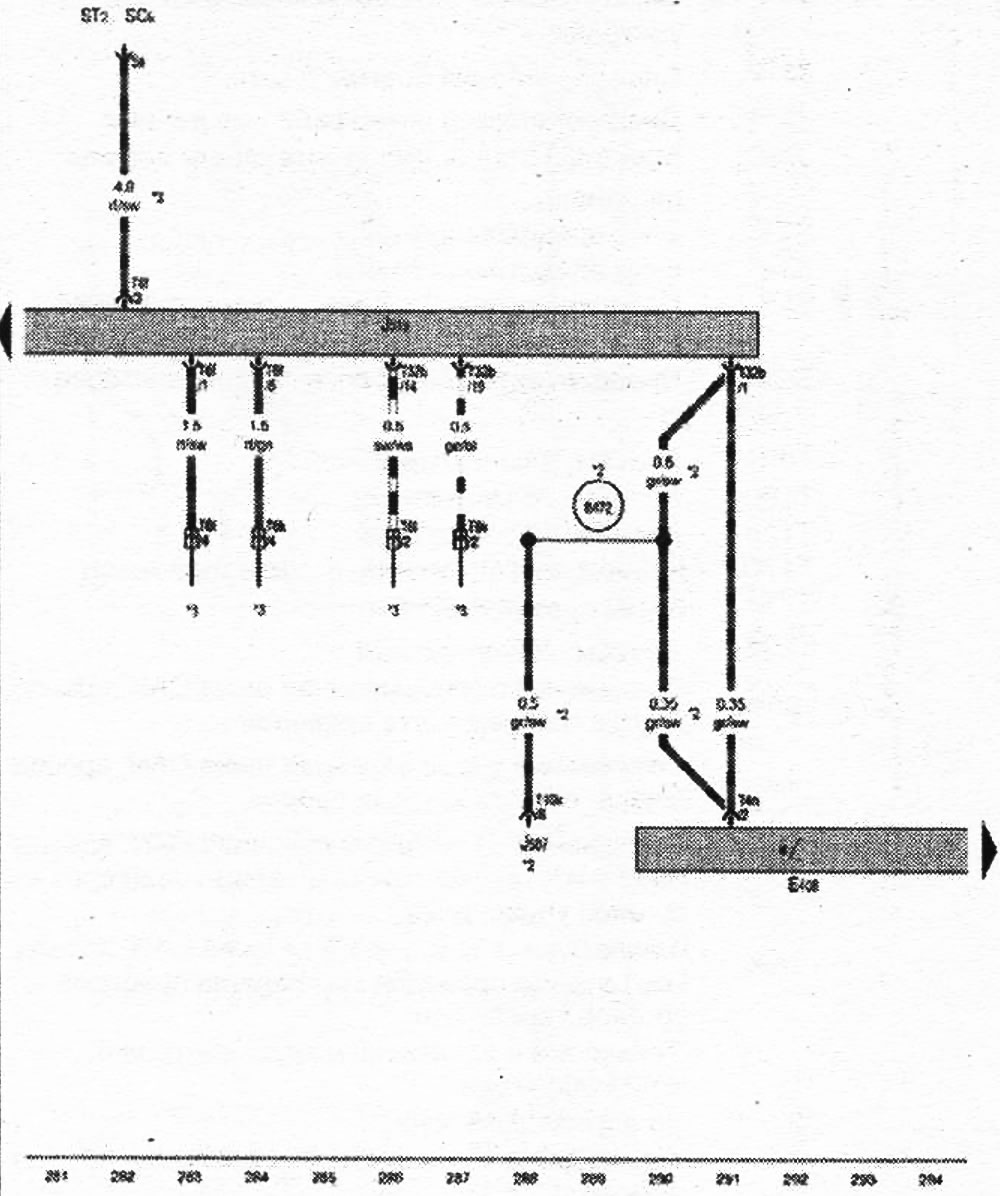

Ключ за системата за достъп и оторизация на стартиране на двигателя
| Е408 | Ключ за системата за достъп и оторизация на стартиране на двигателя |
| U519 | Бордово мрежово управляващо устройство |
| J587 | Блок за управление на сензора за избор |
| ST2 | Кутия с предпазители 2 |
| SC5 | Предпазител 5 в кутия с предпазители C |
| Т4н | 4-пинов конектор |
| T6f | 6-пинов конектор |
| Т6к | 6-пинов конектор, точка на свързване - под предната пътническа седалка |
| T6l | 6-пинов конектор, до шофьорската седалка |
| Т10к | Конектор, 10-пинов |
| Т32б | Конектор, 32-пинов |
| B472 | Връзка 8 в главния кабелен сноп |
* - вижте текущата схема на кутията с предпазители.
*2 - вижте текущата електрическа схема на автоматичната трансмисия.
*3 - вижте актуалната електрическа схема за отопление на седалките.
- ws = бяло
- sw = черно
- ro = червено
- rt = червено
- br = кафяво
- gn = зелено
- bl = синьо
- gr = сиво
- li = лилаво
- vi = лилаво
- ge = жълто
- or = оранжево
- rs = розово
