Основен конектор за дисплей на мултимедиен интерфейс (Audi A4 B8)

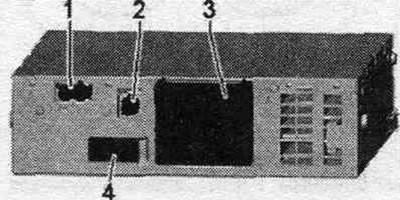

Индикатор на блока за управление на устройството за управление и индикация, отпред "J685"

Многопинов конектор, 10-пинов (T10t)

2. Захранване с променлив ток. използван контролен орган. и индикация "J523".
3. Маса отпред. използван контролен орган. и индикация "J523".
6. Терминал 31 (заземяване).
7. Данни (+) от използвания преден дисплей и модул за управление. информира, система "J523".
8. Данни (-) от използвания преден дисплей и модул за управление. информира, система "J523".
9. Данни (+) към управляващото устройство. на модул за индикация и управление. информира, система "J523".
10. Данни (-) към управляващото устройство. на модул за индикация и управление. информира, система "J523".

Конектор за дисплей на мултимедиен интерфейс (към календарите от седмица 44/08)

Индикатор на блока за управление на устройството за управление и индикация, отпред "J685"

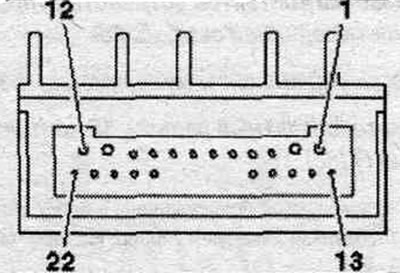

Многоконтактное штекерное съединение, 22-лице за контакт (Т22b)

1. Захранване.
2/4. Маса.
3. Не съм зает/а.
5. Задължително ревю.
6. Rx2 (+).
7. Rx2 (-).
8. FOTO-Fond.
9. Състояние на INV.
10. Показване на СНИМКИ.
11/12. Маса.
13. RxO (+).
14. RxO (-).
15. Маса.
16. Rx1 (-).
17. Rx1 (+).
18. Rxdk (+).
19. Rxdk (-).
20. Диагностичен кабел.
21. Rx3 (-).
22. Rx3 (+).

Конектори за дисплей на мултимедиен интерфейс (от календарна седмица 45/08)

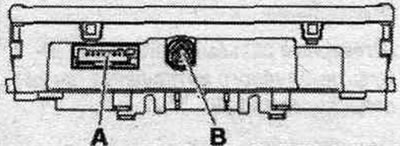

Индикатор на блока за управление на устройството за управление и индикация, отпред "J685"

A. Многопинов конектор, 8-пинов (T8ai).
B. Многопинов конектор, 4-пинов (T4an/T4ao), използван за комуникационна електроника 1 "J794".

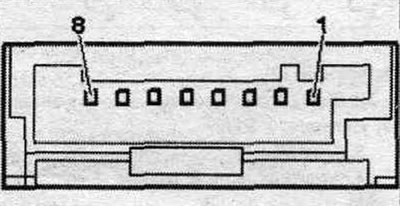

A. Многопинов конектор, 8-пинов (T8ai)

4. Терминал 30.
5. Терминал 31.

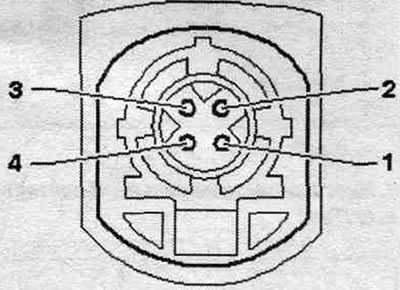

B. Многопинов конектор, 4-пинов (T4an/T4ao)

1. LVDS (-).
2. LIN.
3. LVDS (+).
4. Маса.
